化碳气体灭火系统实训装置,气体灭火实训设备

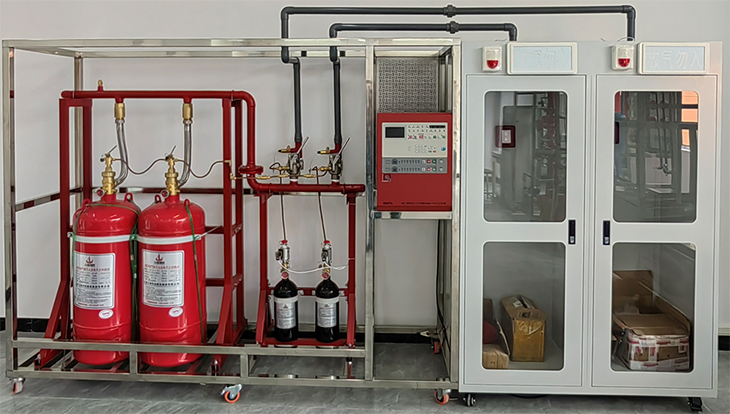

SB-XFQTC化碳气体灭火系统实训装置

一、系统组成概述：

1.基本原理及灭火方式：

根据规范要求系统采用半淹没的单元独立系统和组合分配系统两种组成方式。单元独立系统是由一套灭火剂储存装置对应一套管网系统，保护一个防护区域的形式。组合系统是由一套灭火剂储存装置对应几套管网系统，保护两个上防护区域的构成形式。

参考图

2.当火灾发生时，由火灾探险测器探测到火灾发生，将指令传达室达给控制火灾报警器，火灾报警器进行报警，当没有你的因素制止报警时就装指令发送到灭火系统的控制器，由控制器打开灭火瓶头阀，将储瓶内其它灭火剂及其驱动气体释放，再经管道将灭火剂输送到着火区域，灭火剂由喷嘴喷出，达到灭火效果。

3.系统组成：

管网CO2灭火装置、管网、气体灭火控制器、火灾探测器、声光报警器、放气指示灯、紧急启停按钮、外设电源等组成完整的自动灭火系统。

*4.实验室远程管理系统软件（正版软件、招标现场需提供版权证书核查）

该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。还可以通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

*5. 消防系统监控实训软件（正版软件、招标现场需提供版权证书核查）

系统通过通讯网络将各火灾自动报警系统联网，并对火灾报警情况进行实时监测、对消防设施进行集中管理的消防信息化应用系统。

1、具有导向地图导入功能

2、报警点软件功能

3、报警弹出画面功能

4、报警信息处理功能

5、实时动画功能

6、语音报警等

7、管理员操作密码设置等

二、控制方式：

本系统主要有自动、手动、机械应急手动启动/停止几种控制方式。

（1）自动控制方式：本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。控制器上有控制方式选择锁，当将其置于"自动"位置时，灭火控制器处于自动控制状态。当只有一种探测器发出火灾信号时，控制器即发出火警声光信号，通知有异常情况发生，而不启动灭火装置释放灭火剂。如确需启动灭火装置灭火时，可按下"紧急启动按钮"，即可启动灭火装置释放灭火剂，实施灭火。当两种探测器同时发出火灾信号时，控制器发出火灾声、光信号，通知有火灾发生，有关人员应撤离现场，并发出联动指令，关闭风机、防火阀等联动设备，经过一段时间延时后，即发出灭火指令，打开电磁阀，启动气体打开容器阀，释放灭火剂，实施灭火；如在报警过程中发现不需要启动灭火装置，可按下保护区外的或控制操作面板上的"紧急停止按扭"，即可终止控制灭火指令的发生，不启动灭火装置，释放灭火剂，实施灭火。

（2）手动控制方式：将控制器上的控制方式选择锁置于"手动"位置时，灭火控制器处于手动控制。

状态。这时，当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的"紧急启动按钮"，即可启动灭火装置，释放灭火剂，实施灭火。但报警信号仍存在。

无论装置处于自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂，实施灭火。同时控制器立即进入灭火报警状态。

（3）应急机械启动工作方式：用于控制器失效时，当职守人员判断为火灾时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按以下步骤实施应急机械启动；

①手动关闭联动设备并切断电源。

②打开对应保护区选择阀。

③成组或逐个打开对应保护区储瓶组上的容器阀，即刻实施灭火。

（4）紧急启动/停止工作方式：用于紧急状态。情况一，当职守人员发现火情而时气体灭火控制器未发出声光报警信号时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按下紧急启动/停止按钮，系统立即实施灭火操作；情况二，当气体灭火控制器发出声光报警信号时并正处于延时阶段时，如发现为无报火警时可立即按下紧急启动/停止按钮，系统将停止实施灭火操作避免不必要的损失。

三、系统技术指标：

系统灭火方式：全淹没，最大单区保护面积：20m?；

系统公称工作压力(20℃)：一级为2.5MPa、

系统使用最大工作压力：一级为4.2MPa、

系统使用最小工作压力：一级为2.0MPa、

灭火剂最大充装密度：一级为≤1120kg/m?；（注明采用空瓶）

模拟启动瓶充装压力(20℃)：4.0MPa；（注明采用空瓶）

喷头设计工作压力：一级≥0.6MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。
