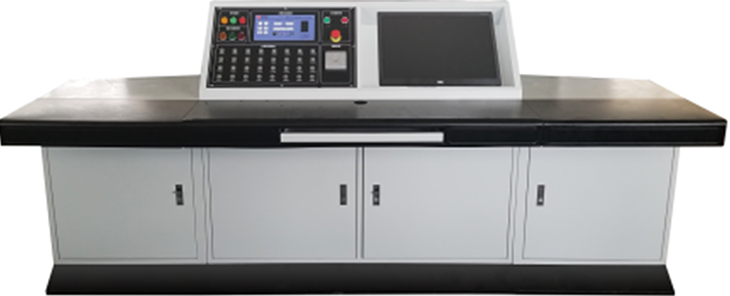

SBKZT-01C一体化智能控制及教师示教主控台
电工电子综合应用实训台、电子电工技术综合实验室设备、电工电子综合实验装置为了更好的培养学生的动手能力和创新能力，学生可以自己选择时间进入实验室进行实验，电子技术综合实验室也制定了相应的开放管理制度及办法，以引导学生进入实验室，从而增加学生的动手机会，培养学生自主能力以及创新能力。
电工电子综合应用实训台、电子电工技术综合实验室设备、电子技术综合实训内容：在实训室开设《电子综合应用》《电子产品安装与调试》《基本电路安装与调试》《单片机》等课程的专业教学。通过教学，培养电子装配和电气安装的后期竞赛人员。同时培养学生设计电路的能力，为今后学生实训、就业打下良好的基础。
（一）产品概述：
电工电子综合应用实训台、一体化智能控制及教师示教主控台该设备是根据实训室教学管理的要求而设计开发的简易型示教电源控制系统。系统采用半圆形设计。配有无线电源控制、老师豪华椅子。
（二）技术参数:
1.工作电源：三相五线 380V±5％ 50Hz
2.安全保护：漏电保护（动作电流≤50mA），过流保护
3.规格尺寸：2400×800×780mm
4.额定功率：<11KW（12台为例）
5.环境温度：－10℃ ～40 ℃
6.相对湿度：<85%
7.设备重量：200Kg
（三）产品结构:
1.桌身部分：钢质喷塑。可放置各种多媒体器材：视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位，设计科学，使用方便。
2.桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计，桌面具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。
3.实训屏部分：采用优质钢板斜面设计精加工，面板采用优质铝板，彩色蚀刻工艺，颜色协调、设计合理。各分组电源、主控器材、控制电源等布局科学操作方便。
（四）基本配置：
|
N0 |
配置名称 |
型号 |
规格(长×宽×高) |
单位 |
数量 |
备注 |
|
|
（一）组合式多媒体示教台配置： |
|||||||
|
1 |
多功能示教台 |
2400×800×780mm |
套 |
1 |
|
||
|
2 |
电脑 |
CPU:英特尔I5 4590/主板：主板B85/内存条：8G内存/硬盘：240G固态硬盘/炫酷机箱/键鼠套装/机箱电源：金河田主机电源/ CPU风扇：纯铝风冷散热风扇/21.5显示器 |
套 |
1 |
|
||
|
3 |
安全用电 |
★实验室智慧用电安全控制系统 |
套 |
1 |
附1 |
||
|
4 |
★智慧课堂教学互动系统（该系统采用一体化设计，要求所有功能集中在一块核心控制器上，不接受采用多种模块拼装，确保使用人员的人身安全及设备安全的性能指标）（投标现场演示功能） |
一）、示波器功能 1) 2路波形测量功能。 2) 测频范围：200MSa/s高速实时采样，50MHz带宽。 二）2路逻辑分析仪功能。 三）1路任意波形信号发生器输出： 200MSa/s高速实时采样，50MHz带宽，波形测量完全满足教学实验要求，波形平滑不失真。 四）万用表功能 1）万用表的电阻测量功能。 2）万用表的直流电压测量功能。 3）万用表的交流电压测量功能。 4）万用表的交流电流测量功能。 五）人机界面功能 1）人机界面显示所测量的波形，并显示相应的量测值。 2）可通过点击界面按钮，将所测量的波形插入实验报告模板中。 3）学生的实验报告结果可通过点击界面按钮，统一上传到指定的教师电脑文件夹下。 六）附加功能 1）环境参数测量：可同时测量显示温湿度、CO2浓度和PM2.5。 2）电气参数测量：可测量控制台电压电流，并计算出功率。 3）过流、过压、欠压（阀值可设置）报警跳闸保护。 4）安全防护：实验室环境安全监控装置（PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常（火警）报警）。 5）节电功能：长期无人实验时，自动关闭总闸开关，实现安全和节电效果。 6）2路PWM脉冲信号发生器：可设置频率、占空比。 |
套 |
1 |
具有软件著作权 |
||
|
5 |
★电子实训创新教学与管理模块-元器件检测模块
|
（1）印刷线路板为单层印刷电路板，印刷线路板厚度为2mm，每块印刷线路板四个角上有4mm镙丝固定孔。 （2）印刷线路板的正面印刷：正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作：印刷线路板线宽3mm，器件装在反面, 正面用镀金接线孔引出。 （3）线路板固定在塑料密封盒口上，塑料密封盒底内贴一个写有编号内容的无线射频卡，手持式RFID读卡器，除了要能读写无件盒的编号，还要能显示出该元件盒的标准答案。 （4）元器件检测元件为三极管、电解电容、二极管，晶闸管、单结晶体管检测内容为器件类型、 管脚名及好坏的判断，每块检测板在内部接线要有所差异，如三极管的E、B、C三个极任意接到编号为1、2、3的三个引出点上。 注：（5）RFID读卡器为整个实验室配置1套。 |
套 |
1 |
|
||
|
6 |
电源总控制台 |
控制所有学生实训设备电源。电源控制系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；主控台具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过主控台允许后，才能上电成功 |
套 |
1 |
|
||
|
7 |
★通信板：
|
1）实验台地址范围0-255。 2）具有WIFI、RJ45、RS485上位机通信接口。 3）上位机与各学生实验台智能测量仪表数据交换，接口转换功能。 4）工作温度范围-20℃～+50℃。 |
套 |
1 |
|
||
|
8 |
★实验台管理系统（上位机软件）：
|
1）添加、删除、配置各实验台模块。 2）实时监测各学生实验台各项模块实时参数。 3）远程控制各实验台模块功能开关，按键锁定。 4）软件用户登录管理功能。 |
套 |
1 |
具有软件著作权 |
||
|
9 |
高级五轮转椅 |
1、靠背：原生PP材质+透气网布； |
张 |
1 |
|
||
|
★(二)在线教育课程开放平台（具有软件著作权，配1个登录帐号）: 1）本系统是互通教学多元化管理平台，将传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！ 2）课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。 3）为了教学的统一性要求在线教育平台与实训装置是同一个生产商！ 4）配套微课内容不少于100课时 |
|||||||
|
（三）仿真培训考核软件及电子元件识别综合学习演示套件 |
|||||||
|
1 |
仿真培训考核软件 |
网络版、具有软件著作权 |
套 |
1 |
附2 |
||
|
（四）多媒体设备配置 |
|||||||
|
1 |
多媒体设备 |
投影等多媒体设备 |
套 |
1 |
自备 |
||
| ★（五）电子产品训练与毕业设计演示装置 | |||||||
|
1 |
装置总体要求 |
|
1 |
套 |
附3 |
||
|
2 |
电子产品毕业设计透明模块 |
|
1 |
套 |
|
||
|
3 |
仿真器与编程器配置 |
51仿真器 |
1 |
套 |
|
||
|
51编程器 |
|||||||
|
AVR仿真器编程器 |
|||||||
|
JLINK仿真器编程器 |
|||||||
|
FPGA/CPLD编程器 |
|||||||
|
4 |
配套软件 |
毕业设计电子产品电路搭建实训项目配套软件 |
1 |
套 |
|
||
|
5 |
连接线 |
|
1 |
套 |
|
||
| （六）安全演示装置 | |||||||
|
1 |
人体复苏模型 |
急救演示 |
1 |
个 |
|
||
|
2 |
灭火器 |
教师灭火演示 |
1 |
只 |
|
||
★附1：实验室智慧用电安全控制系统
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！
2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。
3、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！
4、后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：
①包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间！
②包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。
5、报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。
6、用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。
附件2：仿真培训考核软件及电子元件识别综合学习演示套件
1.无纸化考核平台（基于云平台无纸化理论试题库考试系统）（网络版，具有软件著作权）
1）用户登录；
2）用户注册
3）用户管理
3.1用户查询
3.2添加用户
3.3修改用户
3.4用户删除
4）级别管理
4.1级别查询
4.2添加级别
4.3修改级别
4.4删除级别
5）题库类别管理
5.1 题库类别查询
5.2 添加题库类别
5.3 修改题库类别信息
5.4 删除题库类别信息
6）题库管理
6.1 题库查询
6.2 添加单项选择题
6.3 添加多项选择题
6.4 添加判断题信息
6.5 导入Excel题目信息
6.6 题目信息修改
6.7 删除题目信息
7）试卷管理
7.1 试卷查询
7.2 添加试卷
7.3 自动抽题
7.4手动组卷
7.5 编辑试卷
7.6 删除试卷
7.7 启用试卷
7.8 打印试卷
8）模拟成绩
8.1模拟成绩查询
8.2模拟成绩详细
8.3导出成绩
9）实战成绩
9.1实战成绩查询
9.2导出实战成绩
10）在线考试；
11）历史成绩（历史模拟成绩查看、历史实战成绩查看）
★2.电工作业培训教学软件（网络版、具有软件著作权）
一、产品概述
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制，包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块，15个实训单元，72个实训项目。
软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。
二、实训项目
1．电工初步
|
一级 |
二级 |
三级 |
内容 |
|
电工初步 |
电工基础 |
欧姆定律 |
任务、原理、实验、考考你 |
|
基尔霍夫定律 |
|||
|
电磁感应 |
|||
|
功率因数的提高 |
|||
|
负载星形接法 |
|||
|
负载三角形接法 |
|||
|
电工仪表 |
直流电流表 |
任务、原理、实验、考考你 |
|
|
直流电压表 |
任务、原理、实验、考考你 |
||
|
直流单臂电桥 |
任务、原理、使用、实验、考考你 |
||
|
指针式万用表 |
简介、面板、测电阻、测交流电压、测直流电流、测直流电压、考考你 |
||
|
数字式万用表 |
简介、面板、测电阻、测交流电压、测直流电流、测直流电压、考考你 |
||
|
兆欧表 |
简介、面板、操作、考考你 |
||
|
钳形电流表 |
简介、面板、操作、考考你 |
||
|
|
导线连接 |
导线简介 |
裸线、电磁线、绝缘线、通信电缆、考考你 |
|
命名法 |
电线命名法、射频电缆命名法、考考你 |
||
|
线材选用 |
电路条件、环境条件、导线颜色选用、考考你 |
||
|
导线连接 |
导线连接要求、单股芯线的连接、七股芯线的连接、七股芯线T型连接、线头与接线桩连接、考考你 |
||
|
|
线头绝缘恢复 |
绝缘材料、包缠方法、热缩管、考考你 |
|
|
安全用具 |
基本安全用具 |
低压验电器、绝缘夹钳 |
|
|
辅助安全用具 |
绝缘手套、绝缘鞋（靴）、绝缘垫、脚扣、登板 |
||
|
防护安全用具 |
安全帽、防护眼镜、安全带、携带型接地线 |
||
|
安全标志 |
安全标志类型 |
介绍 |
|
|
安全标志布置 |
介绍 |
2.基本操作
|
一级 |
二级 |
三级 |
内容 |
|
基本操作 |
低压电器 |
接触器 |
简介、结构、原理（组成、通电、断电）、测量 |
|
热继电器 |
简介、结构、原理（组成、工作原理、复位）、测量 |
||
|
时间继电器 |
简介、结构、原理（电路组成、工作原理）、测量 |
||
|
速度继电器 |
简介、结构、原理 |
||
|
断路器 |
简介、原理（组成、过载保护、短路保护、失压保护） |
||
|
组合开关 |
简介、结构 |
||
|
主令电器 |
简介、原理（按钮、行程开关）、测量 |
||
|
熔断器 |
简介、结构、测量 |
||
|
电机与变压器 |
单相异步电动机 |
简介、结构、装配、考考你 |
|
|
三相异步电动机 |
简介、结构、装配、检测、考考你 |
||
|
直流电动机 |
简介、结构、装配、考考你 |
||
|
伺服电动机 |
简介、结构、原理（电路组成、工作原理）、考考你 |
||
|
变压器 |
简介、结构、原理（电路组成、工作原理）、考考你 |
||
|
电流互感器 |
简介、原理（电路组成、工作原理）、使用、考考你 |
||
|
电压互感器 |
简介、原理（电路组成、工作原理）、使用、考考你 |
||
|
照明电路 |
一灯一控线路 |
实训目的、实训器件、实训电路、器件布局、仿真运行、电路连接、通电运行 |
|
|
日光灯线路 |
原理（电路、预热、点亮、点亮后）、接线、仿真 |
||
|
两地控制灯 |
原理（电路、上楼、下楼）、接线、仿真 |
||
|
多功能线路 |
实训目的、实训器件、实训电路、器件布局、仿真运行、电路连接、通电运行 |
||
|
电子技术 |
电阻器电位器 |
标识、识别、小测验、检测 |
|
|
电容器 |
简介、标识、使用、小测验、检测 |
||
|
二极管 |
简介、标识、小测验、检测 |
||
|
三极管 |
简介、标识、小测验、型号判定、管脚判定 |
3.风险排除
|
一级 |
二级 |
三级 |
内容 |
|
风险排除 |
灭火器类型 |
概述 |
概述 |
|
干粉灭火器 |
基本结构、主要用途、技术参数 |
||
|
水型灭火器 |
基本结构、主要用途、技术参数、注意事项 |
||
|
二氧化碳泡沫灭火器 |
基本结构、主要用途、技术参数 |
||
|
泡沫灭火器 |
基本结构、主要用途 |
||
|
七氟丙烷灭火器 |
基本结构、主要用途、技术参数 |
||
|
灭火器使用 |
干粉灭火器 |
外部结构、使用方法 |
|
|
水型灭火器 |
外部结构、使用方法 |
||
|
二氧化碳泡沫灭火器 |
外部结构、使用方法 |
||
|
泡沫灭火器 |
外部结构、使用方法 |
||
|
七氟丙烷灭火器 |
外部结构、使用方法 |
4.触电急救
|
一级 |
二级 |
三级 |
|
触电急救 |
触电方式 |
单相触电、两相触电、跨步电压触电、悬浮电路触电 |
|
防护措施 |
预防直接触电、预防间接触电、个人防护用品使用 |
|
|
接地与接零 |
保护接地、保护接零 |
|
|
心肺复苏 |
单人操作、双人操作、口对口准备、口对口方法、胸外准备、胸外压方法 |
三、适用范围
电工特种作业、维修电工、电工等职业培训与仿真技能鉴定，可用于机电技术应用、电气技术应用、机电一体化、电气自动化、生产过程自动化技术等专业学生的电工实验、电工技能实训教学，是电工电子实训中心的主体虚拟仿真实训软件。
3、模拟电子技术仿真教学软件（网络版、具有软件著作权）
1）软件功能要求（带"*"为必须要求）
服务端支持用户名密码登录。
*服务端实时监控客户端IP登录情况。
服务端实时监控网络版节点占用数量。
*客户端支持实训窗口大小和比例自由调节。
客户端支持实训窗口快速设置分辨率。
*客户端支持实训内容局部放大。
客户端软件在无法连接服务端的情况下自动切换为单机版软件。
2）模拟电子技术仿真实训软件
软件要求：本产品是依据教育部、人力资源和社会保障部有关课程大纲、中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计，内容包括模拟电子技术实验实训常开设的延时电路等共18个实验实训项目（详见实训项目）。每个项目根据实训需要，设置了数量不等的实训任务。例如单管放大项目设计了实训目的、实训器件、实训电路、电路原理、器件布局、通电测试、故障检测等任务，以便操作者循序渐进地得到训练。本软件采用三维动画与二维交互动画编程相结合技术，基于职场环境与工作过程，具有很强的职业性、情景性、过程性、交互性、智能性。
3）技术参数：
包含十八大实训模块：延时电路、稳压电源、整流滤波电路、单管放大、可控硅调光、二极管整流电路、串联稳压电源、延时开关、电流负反馈电路、电压负反馈电路、单项可控硅整流电路、差分放大可调稳压电路、运算放大电路、运算放大器的应用、脉冲式充电电路、整流电路、温度传感器、光敏传感器检测。
4、数字电子技术仿真教学软件（网络版、具有软件著作权）
1）软件功能要求（带"*"为必须要求）
服务端支持用户名密码登录。
*服务端实时监控客户端IP登录情况。
服务端实时监控网络版节点占用数量。
*客户端支持实训窗口大小和比例自由调节。
客户端支持实训窗口快速设置分辨率。
*客户端支持实训内容局部放大。
客户端软件在无法连接服务端的情况下自动切换为单机版软件。
2）、数字电子技术仿真实训软件
软件要求：本产品依据教育部有关课程大纲、中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计，内容包括数字电子技术课程常开设的与非门电路、异步计数器的级联、定时交流开关、多地单键控制、同步计数器、信号比较输出报警检测等共7个实验实训项目，每个项目根据实训需要，设置了数量不等的实训任务，以便操作者循序渐进地得到训练。
本软件采用三维动画与二维交互动画编程相结合技术，基于职场环境与工作过程，具有很强的职业性、情景性、过程性、交互性、智能性。
3）技术参数：
包含七大实训模块：与非门电路、异步计数器的级联、定时交流开关、计数调光开关、多地单键控制、同步计数器、信号比较输出报警检测。
5、电子仪表仪器仿真教学软件（网络版、具有软件著作权）
一、产品概述
本产品依据《电子设备装接工国家职业标准》、教育部有关专业电子技能训练教学大纲与中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计，包含常用电子测量仪器、信号（函数信号、高频信号、彩色电视信号）发生器、电子电压表（毫伏表、数字万用表）、电子计数器、双踪示波器、扫频仪等六类仪器，每类仪器设有仪器简介、面板介绍、使用方法、仿真实训等4个学习任务。具有职业性、情境性、交互性、工艺性、智能性。本产品性能价格比高，是电子技术仿真实训室必备的主体软件。
二、实训项目
|
电子仪表仪器仿真教学软件 |
项目名称 |
实训任务 |
|
项目一：测量基础知识 |
任务一测量概述及数据处理 |
|
|
任务二电子测量 |
||
|
任务三电子测量仪器 |
||
|
项目二： 万用表 |
任务一指针式万用表 |
|
|
任务二数字万用表 |
||
|
项目三： 毫伏表 |
任务一AS2173D型毫伏表 |
|
|
任务二DF1930A数字毫伏表 |
||
|
项目四： 兆欧表 |
任务一兆欧表 |
|
|
项目五： 频率计 |
任务一HC-F1000L频率计 |
|
|
项目六： 信号发生器 |
任务一SG1646A多功能函数信号发生器 |
|
|
任务二GRG-450B高频信号发生器 |
||
|
任务三低频信号发生器 |
||
|
项目七：示波器 |
任务一模拟示波器 |
|
|
任务二数字示波器 |
||
|
项目八： 扫频仪 |
任务一扫频仪 |
6.电力拖动仿真教学软件（网络版、具有软件著作权）
一、产品概述
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计，内容包括三相异步机单向转动控制等30个实训项目，涵盖维修电工初级、中级、高级主要实训项目，每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心，项目为引领、任务为驱动，职场环境为背景，操作步骤为主线，学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。
二、软件功能要求
1．具有教学游历功能
（1）包含的教学内容：要求认识电路、器件；要求认识现场设施设备器材器件。
（2）实现的教学目标：实现对现场环境、设备设施的初步认识；实现对现场作业程序的初步认识；实现对现场安全生产的初步认识；实现对现场生产氛围的初步感受。
（3）实现的教学效果：要求对现场环境产生较深刻的印象，解决专业认识性实习课题；实现对现场设施、设备初步认识，解决岗位认识性实习课题。
三、模块列表
|
一级模块 |
内容 |
|
初级 |
三相异步单向转动控制、三相异步机正反转控制、三相异步机两地控制 |
|
中级 |
手动顺序控制与测量、能耗制动控制与测量、Y/△启动控制与测量、四限位行程控制与测量、自动顺序控制与测量、单向转动控制与测量、双限位控制与测量、两地控制与测量、三相五线供电系统、照明电路及单相电动机控制 |
|
高级 |
正反转能耗制动与无功计量、双速电动机控制、Y/△启动顺序控制、三速电动机控制、直流电动机正反转、调速与制动、直流电动机反接制动控制、点动功能正反转控制、多台电动机联动控制、电动机控制与功计量、顺序启动控制 |
|
综合 |
车床、钻床 |
7.电子元件识别综合学习演示套件
（一） 常用电容学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
分为三个区域，分别为图例标示区、识读要点区及认知检测区。
图例标示区：展示普通电容器（无极性）、电解电容器、可调电容器、双联可调电容器的符号。
识读要点区：展示E12、E24系列的标称值电容。提供色环电容、CBB电容、极性电容的标示及容值识别详解。
列出了常用电容的分类及各类国产电容及代号。
认知检测区：提供色环电容、普通瓷片电容、高压瓷片电容、涤纶电容、CBB电容、云母电容、直插式钽电容、独石电容、电解电容、微调电容、CBB61电机启动电容、CBB20轴向无感聚酯膜电容、安规电容等若干典型通用电容；同时还按照封装提供0603及0805贴片电容、贴片铝电解电容、贴片钽电容等若干贴片电容。
（二）常用电阻学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
分为三个区域，分别为图例标示区、识读要点区及认知检测区。
图例标示区：展示固定电阻、可调电阻、热敏电阻的符号及电阻的标示方法（直标法、文字符号法，数标法，色环法）。
识读要点区：展示色环符号的规定及各色环符号的代表意义，提供四环电阻、五环电阻、贴片电阻的示例详解。提供了常用的排阻符号及实物展示，便于感性认识。
列出了常用电阻的单位符号及进阶关系。
认知检测区：提供碳膜电阻，包括1/4W、1/2W、1W三类小功率共6个实际电阻，全部为E24系列阻值；金属膜电阻1/4W、1/2W、1W三类小功率共6个E96系列阻值实际电阻；贴片电阻类，包括1206、1812、2512三类封装形式共6个实际电阻。所有电阻两端提供可供检测的台阶插座（内孔2MM）。
（三）常用二极管学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
展示普通二极管、整流二极管、开关二极管、稳压二极管、发光二极管、光电二极管、变容二极管的标示方式，列举了普通二极管和发光二极管的极性判别方法。展示了整流二极管、开关二极管、稳压二极管、发光二极管、检波二极管、红外发射接收二极管、光敏二极管、贴片二极管、变容二极管，双向触发二极管的实物及检测接口。
提供二极管、电容、电阻的综合应用电路：单相桥式整流滤波电路-DC5V电源的产生电路，带有熔丝保护及发光二极管指示，通入单相AC220市电即可工作（模块设有单相电源变压器），同时该DC5V电源可为其他模块检测供电之用。
（四）常用晶体管学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
对常用晶体管的分类及管脚判断进行了介绍，展示半导体三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT，单向晶闸管SCR，双向晶闸管TRIAC的图示，列举了常用9013、3DJ6F的识读方法；展示了小功率三极管、塑封大功率三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT，单向晶闸管SCR，双向晶闸管TRIAC等实物，提供检测接口。
展示了常用贴片类三极管如9012,9013,S8050,S8550的实物。
（五）常用数码管显示学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。方便感性认识、检测测试，同时也能防止器件的损伤。
展示共阴及共阳数码管的结构示意图及常用数字的数码显示方法，展示了单位数码管、双位数码管、四位数码管的实物并提供了可供检测的台阶插座（内孔2MM）。
（六）常用集成IC学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
展示常用集成IC封装形式，如圆形金属外壳封装、单列直插式（SIP）、双列直插式（DIP）、表面贴装（SOP）、引线载体（PLCC）、四方扁平（QFP）等等。展示常用芯片引脚顺序标示图。提供了如双列直插芯片、单列直插芯片、贴片芯片、厚膜电路EXB841、音乐芯片等特殊引脚芯片的实例。
附3：电子产品训练与毕业设计演示装置
一、总体要求
电子实训与毕业设计开放式训练系统，要求由电子模块、便携式实验箱和模块储存柜、开发工具等四部分组成：1.电子积木式拼接方式，可进行软连接和硬连接、2.模块接口统一、协议统一、3.功能电路及器件符合工业标准。4便携式实验箱要方便学生携带的，学生可以将自己选做的电子模块存放在便携式实验箱中，模块储存柜按需求数量定制，以存放闲置的电子模块，投标现场提供纸质与电子指导书。
二、硬件配置及指标
（一）、基础硬件配置（透明创新模块）
1.MS51单片机模块；2.STM32单片机模块；3.LCD12864点阵液晶模块；4.LED16X16点阵模块；
5.八位数码管模块；6.独立键盘与矩阵键盘模块；7.RS232通信模块；8.USB接口模块；9.火焰传感器模块；10.烟雾传感器模块；11.超声波传感器模块；12.光敏传感器模块；13.人体热红外传感器模块；14.温湿度传感器模；15.声音传感器模块；16.继电器模块；17.直流电机模块；18.步进电机模块；19.交通灯模块
（二）4G射频收发模块（透明创新模块）
1.Wifi模块；2.GSM/GPRS模块；3.时钟模块；4.语音播放模块；5.功放模块；6.储存器模块；7.接口引脚转接模块
（三）、综合硬件模块（透明创新模块）
1.AVR单片机模块；2.EPM240逻辑模块；3.RS485总线通信模块；4.CAN总线通信模块；5.震动传感器模块；6.三轴加速度/角速度传感器模块；7.颜色传感器模块；8.霍尔传感器模块；9.三轴磁场传感器模块；10.空气质量传感器模块；11.电流传感器模块；12.旋转编码器模块；13.RFID模块；14.高速AD模块；15.高速DA模块
（四）仿真器与编程器
1.*51仿真器
USB接口，DIP40镀金插针。
兼容KEIL C51 UV2/UV3/UV4调试环境，支持单步、断点、随时查看寄存器、变量、内存，支持全速运行时暂停按钮，可仿真各种51指令兼容单片机。内部最大仿真时钟24MHZ，程序存储器64K，仿真的同时已烧好代码，系统可脱机运行。
2.*51编程器
1）支持AT89S51、AT89S52
2）支持：
（1）AT90can128 AT90can32等；
（2）Attiny11 Attiny12 Attiny13等
（3）Atmega128 Atmega32 Atmega64 Atmega8等；（4）USB接口
3.*AVR仿真器编程器
1）.USB接口，带0.5A可恢复保险丝，支持5V/3.3V工作电压；
2）.仿真固件可升级，支持AVRstudio软件。
3）.支持：
ATmega128,ATmega128L,ATmega16,ATmega162,ATmega162V,ATmega165,ATmega165V,ATmega169,ATmega169V, ATmega16L, ATmega32, ATmega323,ATmega323L, ATmega32L, ATmega64, ATmega64L(支持AVR所有带JTAG口的单片机)。
4.*JLINK仿真器编程器（用于STM32）
1）.USB2.0接口、2）；支持 ARM7/9/11 (including thumb mode),Cortex-M0/M1/M3/M4内核；3）.支持Serial Wire Debug (SWD）；4）.支持Serial Wire Viewer (SWV)；5）.可与 IAR Workbench、Keill，ADS，RVDS无缝集成；6）.支持1.2V-5V目标板电压；20pin与SWD接口转接板；7）.支持WIN2000/XP/VISTA/7等
5.*FPGA/CPLD编程器USB-Blaster
1）.USB接口；2）.稳定支持SignalTap II 嵌入式逻辑分析仪功能；3）.支持ALTERA 公司全系列器件；4）.支持三种下载模式：AS、PS和JTAG；
三、实用课题训练题目（只列出部分，其它可由学生自己发挥）
1.简易交通灯控制系统
2.键盘拨号显示器
3.秒表计时器
4.简易计算器
5.RS232计算机串口通信控制小灯开关系统
6.综合报警系统
7.基于超声波的倒车雷达测试显示系统
8.基于超声波的水位测试显示系统
9.步进电机调速显示系统设计
10.直流电机测速显示系统设计
11.有人光控智能小灯控制系统
12.基于DS18B20的温度数码管显示器
13.基于DHT11的温湿度度数码管显示器
14.环境测试仪段码管显示
15.LED点阵屏字幕显示设计
16.LED点阵屏公交站名显示设计
17.LCD12864液晶显示器设计
18.三级菜单键盘设计
19.环境测试仪LCD12864液晶显示
20.数字电子日历系统设计
21.带上下限报警的温湿度系统设计
22.出租车计价器
23.基于CPLD的矩阵键盘扫描程序设计
24.基于CPLD的数码管动态扫描
25.基于CPLD实现多路模拟串口通信
26.基于CPLD的线路编码及光通信系统设计
27.基于RS485总线分布式温湿度采集系统设计
28.基于CAN总线分布式温湿度采集系统设计
29.基于NRF24L01模块的无线遥控器设计
30.基于NRF24L01模块的无线手持信号采集笔设计
31.基于NRF24L01无线传输分布式温湿度采集系统设计
32.基于ZIGBEE传输分布式温湿度采集系统设计
33.基于GSM模块的基站定位技术研究
34.基于GSM的远程家电遥控设计
35.基于GSM的远程分布式温湿度采集系统设计
36.基于GPRS的远程分布式温湿度采集系统设计
37.基于RC522的实现IC卡的权限验证、扣费、卡内信息显示等
38.基于WIFI无线传输分布式温湿度采集系统设计
39.手机接打电话系统设计
40.两路用户的电话时分交换机系统设计（选配）

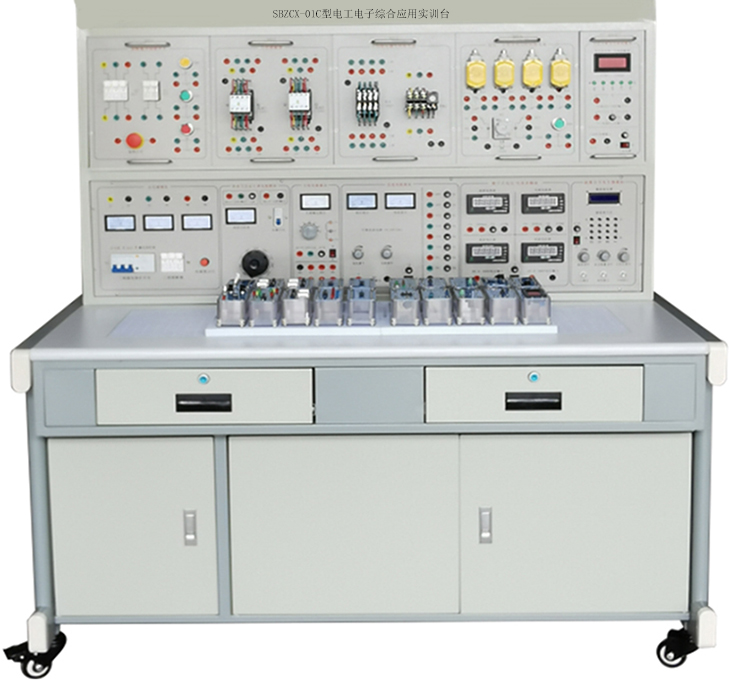

SBZCX-01C型电工电子综合应用实训台
一、产品描述
电工电子综合应用实训台、电工电子及电力拖动综合应用创新实训装置配备各种交直流电源、信号源、仪表、电工电子实训模块、电力拖动电路实训模块等。各模块的接口均已引至板上的专用插座，学生可自主搭接各种电工电子实训线路，电力拖动电机控制实训电路。
电工电子及电力拖动综合应用创新实训台适用于高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>等课程要求，也可完成<电工基础>、<电工原理>、<电路与磁路>、<电工学>、<电力电子技术>、<电力拖动控制>及<电气控制技术>等多门课程的综合应用、创新实训要求，并可进行相关课程的课程设计，毕业设计以及电工、电子产品研制等。
它由透明有机塑料盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。
（实训台外形结构参考图，具体以实物为准，可按客户要求定做）
（电工电子透明元件盒实例图）
二、技术指标
1. 工作电源：三相五线 AC 380V±10% 50Hz
2. 温度：－10～40℃；环境湿度：≤90%（25℃）
3. 外形尺寸：长×宽×高=1600×700×1600㎜
4. 整机功耗：≤2KW
5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线，电源采用安全隔离变压器输出。
三、电工电子及电力拖动综合应用创新实训设备功能特点
1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。
2、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。
3、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。
四、电工电子及电力拖动综合应用创新实训设备基本配置及功能
本实训装置主要由电源控制屏、实训桌、电工电子透明实训模块、实训连接线等组成。
电源控制屏
（一）总电源电路
（1）提供三相漏电保护电源总开关1只，3相熔断器1只，220V红色电源指示灯1只。
（2）提供三相AC220V（单相127V，采用安全隔离变压器输出）交流电源一组，电源输出处设有3只交流0-250V指针式电压表，用于监测输出电源，电压的输出通过6只安全护套插座输出。
（二）交直流可调电源与低压交流电源
（1）提供单相交流调压器（0.5KVA）1只,设有空气开关用于控制电源的通断，0-250V可调交流电源输出处带有短路保护措施。
（2）提供0-220V直流可调电源一组，同时提供直流0-250V指针式电压表1只。
（3）低压交流电源：分3V、6V、9V、12V、15V、18V、24V七档可调，输出端具有短路保护功能，同时还提供带中心抽头双17V交流电源1组。
（三）直流电源
（1）提供1路输出电压为0～24V直流可调电源，由多圈电位器连续调节，具有预设式过流过载保护功能，输出最大电流为2A，电源输出处有指针式2A电流表、指针式30V电压表输出指示。
（2）固定直流电源包括±24V、±15V、±12V及±5V等八档电源，带有短路保护措施。
（四）多量程智能数字电压/电流表
(1)多量程智能型真有效值交流数字电压表1只
采用智能型工业级一体式48*96系列仪表，故障率低，能对交流电压信号进行真有效值测量，测量范围为0～1000V，精度0.5级。
(2)多量程智能型真有效值交流数字电流表1只
采用智能型工业级一体式48*96系列仪表，故障率低，能对交流电流信号进行真有效值测量，测量范围为0～5A，精度0.5级。
(3)多量程智能型直流数字电压表1只
采用智能型工业级一体式48*96系列仪表，故障率低，能对直流电压信号进行测量，测量范围为0～1000V，精度0.5级。
(4)多量程智能型直流数字电流表1只
采用智能型工业级一体式48*96系列仪表，故障率低，能对直流电流信号进行测量，测量范围为0～5A，精度0.5级。
（五）功率函数信号发生器及频率计
（1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
（2）频率范围: 0.1HZ~2MHz。
（4）正弦波输出具有20db衰减。
（5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
（6）频率计最高测量范围50MHz。
（六）智能型功率、功率因数表1个：24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。
（七）精密可调电阻单元1个
提供0-900欧姆/0.3A可调电阻1组，带有波段开关1个。
提供0-90欧姆/1A可调电阻1组，带有波段开关1个。
提供0-9欧姆/2A可调电阻1组，带有波段开关1个。
提供0-0.9欧姆/2A可调电阻1组，带有波段开关1个。
（八）继电接触器控制单元
1.DT-1 熔断器与按钮开关模块
提供3P熔断器1只，2P熔断器1只，按钮开关黄绿红各1个。
2.DT-2 交流接触器模块
提供220V线圈电压交流接触器2只；带有2组常开，2组常闭辅助触头。
3.DT-3 交流接触器模块
提供220V线圈电压交流接触器（带有2组常开，2组常闭辅助触头）1只，热继电器模块1只。
4.DT-4 按钮、行程开关与时间继电器模块
提供行程开关4只，时间继电器1只（线圈电压220V，通电延时），绿色按钮开关1只。
5.DT-5中间继电器与热继电器模块
提供中间继电器1只，热继电器1只。
6.三相异步交流电机2台（功率180W，电压380V- Y接法 ，220V- △接法）
（九） 提供模拟万用表MY47一只，数字万用表VC890D一只。
（十） 透明电工电子实训模块 (具体可见表二)
提供电工电子透明实训模块，可以完成直流电路、模拟电子技术、数字电子技术和电子综合应用实训项目。实训模块面板采用PCB板制作而成，器件和信号接口均已引至板上的专用插座，实训模块有四个弹性插脚，与专用实训孔板配套使用。
实训模块由透明元件盒及PCB板构成，元件盒是组合式透明元件盒，元件盒单元组采用多元件、典型实训单元电路、典型传感器、通用集成电路插座等制成，可根据实训需要方便地组合成不同的电工电子实训线路；使实训具有开放性和创新性，元件盒体由透明有机工程塑料注塑而成，具有示教功能，使使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准，具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要，方便的任意组合实训线路，以完成不同的实训项目等。
（十一）实训桌：训桌为铁质双层亚光密纹喷塑结构，桌面为防水、耐磨高密度板,结构坚固，桌面面板上嵌有多孔塑料板，可用于插入固定透明元件盒。实训桌形状似长方体封闭式结构，造形美观大方；柜门采用3开门结构，内部设有多层插槽可放置元件盒插板，设有两个大抽屉、用于放置工具及资料等。实验台下面装有万向轮，方便实训台移动。
（十二）实验导线：电工类4mm绝缘护套导线1套，电子类2mm细导线1套。
五、电工电子及电力拖动综合应用创新实训设备可以完成的实训项目
（一）电工基础实训项目
1.电气测量概述
2.直流电路
（1）电气仪表的使用和测量误差的计算
（2）电路元件伏安特性的测绘
（3）未知电阻的测量―非线性电路的研究、白炽灯灯丝温度的测定及单臂电桥电路的应用（综合应用项目）
（4）电位、电压的测定及电路电位图的绘制
（5）基尔霍夫定律的验证与应用
（6）常用供电电路特点和电子电路最大功率输出条件的研究
（7）实际直流稳压电源和直流稳流电源的研究（综合应用项目）
（8）叠加定理的验证与应用―多信号叠加控制电路的研究（综合应用项目）
（9）戴维南定理和电桥电路的应用（综合应用项目）
3.交流电路
（1）电阻电感串联电路（日光灯电路）的分析与研究
（2）阻容移相电路的应用―调光台灯电路的研究（综合应用项目）
（3）交流电路的功率及功率因数的测量及提高线路功率因数的方法及其意义的研究
（4）R、L、C元件在交流电路中的阻抗与频率特性的研究与应用―整流滤波电路的研究
（5）R、L、C串联谐振电路的
（6）三相四线制负载电压，电流的测量
（7）三相三线制对称负载星形及三角形接法时负载电压与电流的测定
4.磁路自感、互感与变压器
（1）自感系数的测定、电路断电时电感尖峰电压的测量及抑制的方法
（2）互感电路的研究
（3）单相变压器特性的研究
（4）单相变压器并联运行特点的研究
5.电路暂态过程
（1）一阶电路暂态过程的研究
（2）微分电路和积分电路及其应用（综合应用项目）
6.电气控制实训项目
(1)三相异步电动机正反转控制线路（综合应用项目）
(2)工作台自动往返循环控制电路（综合应用项目）
(3)三相异步电动机顺序控制线路（综合应用项目）
(4)三相异步电动机的Y-△起控制线路（综合应用项目）
(5)三相异步电动机能耗制动线路（综合应用项目）
（二）模拟电子技术综合应用、创新实训项目
（1）常用二极管的性能测试及应用
（2）双极晶体管及场效管输出特性的测定
（3）单管放大电路的研究
（4）两极放大电路及负反馈放大电路的研究
（5）助听器电路的调试（电子产品线路）（综合应用）
（6）恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
（7）三极管放大电路故障排除
（8）整流、滤波及稳压电路的研究
（9）直流稳压正、负电源电路的研究
（10）典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
（11）OTL功率放大电路的故障排除
（12）LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
（13）运算放大器基本运算电路
（14）对由运放器组成的积分运算电路、微分运算电路
（15）对由运放器组成的电压比较器传输特性的研究
（16）气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
（17）方波、三角波和锯齿波发生器电路的研究与测试
（18）三角波、方波及正弦波发生器的制作竞赛
（19）RC（文式桥式）正弦波振荡器和制作与调试
（20）电容三点式LC正弦波发生器
（21）有源滤波电路研究
（22）直流-直流（DC-DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
（23）恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
（三）数字电子技术综合应用、创新实训项目目录
1. 基础实训项目
（1）基本逻辑门电路功能测试
（2）优先编码器功能测试
（3）二进制译码器和数据选择器功能测试
（4）全加器和超前进位全加器功能测试
（5）数值比较器功能测试
（6）七段码锁存/译码/驱动器功能测试
（7）各类触发器功能测试
（8）双向移位寄存器功能测试
（9）二一五一十进制计数器功能测试
（10）二位十进制计数/译码/驱动/显示电路
（11）可逆十进制计数电路功能测试
（12）N进制计数电路功能测试
（13）555定时器基本应用电路
（14）微分型单稳态触发器
（15）集成单稳态触发器及其应用
（16）集成施密特触发器及其应用
2. 综合应用实训项目
（1）声光控制节能路灯电路（电子产品线路）（综合应用）
（2）8线数据传输电路（电子产品线路）（综合应用）
（3）4位环形计数节拍发生器（电子产品线路）（综合应用）
（4）秒脉冲信号发生器（电子产品线路）（综合应用）
（5）救护车/消防车声响报警电路（电子产品线路）（综合应用）
（6）D/A转换器将数码转换成单极性、双极性模拟电压
（7）数控变频三角波-方波发生器
（8）移位寄存器彩灯显示电路（电子产品线路）（综合应用）
（9）8位优先编码器抢答电路（电子产品线路）（综合应用）
（10）触摸式密码电子锁电路（电子产品线路）（综合应用）
（11）数字钟电路（电子产品线路）（综合应用）
（12）二位十进制计数符合电路（电子产品线路）（综合应用）
（13）交通灯控制电路（电子产品线路）（综合应用）
（14）升/降阶梯波发生器（电子产品线路）（综合应用）
（15）光电转换加/减计数电路（电子产品线路）（综合应用）
（四）电力电子技术及应用、创新实训项目
（1）晶闸管的控制特性及它作为固体开关的应用（电子产品）（综合应用项目）
（2）单结晶体管触发电路（电子产品）（综合应用项目）
（3）晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
（4）晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
（5）IGBT管直流斩波电路的调试与分析
（6）双向晶闸管单相交流调（调光台灯）电路的制作与调试（电子产品）（综合应用项目）
（7）双极晶体管（BJT）PWM控制直流电动机可逆调速电路（电子产品）（综合应用项目）六、表一 、电工电子及
六、电力拖动综合应用创新实训设备配置清单
|
序号 |
产品名称 |
型号规格 |
数量 |
单位 |
备注 |
|
1 |
电工电子综合应用实训台（桌） |
实训台采用钢质双层亚光密纹喷塑，采用3开门结构，内部设有多层插槽可放置元件盒插板，实验台下面装有万向轮，方便实训台移动。 桌面采用高强度防水耐磨绝缘密度板，桌面面板上嵌有多孔塑料板，可用于插入固定透明元件盒。 |
张 |
1 |
尺寸 1600*700*700mm |
|
2 |
电源控制屏 |
三相隔离变压器输出交流电源（0-220V）2A；直流可调稳压电源（0-24V、2A），各档直流电源，包括±24V，±15V，±12V，±5V等电源；AC3V-24V低压可调交流电源，智能型多量程交直流电压电流表，四位半数字显示，测量范围：0-500V，0-5A，四档可调，测量精度达到0.5级。 |
台 |
1 |
尺寸1300*700*900mm |
|
3 |
函数信号发生器模块/频率计 |
（1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。 （2）频率范围: 0.1HZ~2MHz。 （3）频率计最高测量范围50MHz0。 |
块 |
1 |
带频率计，可内测和外侧 |
|
4 |
交流功率及功率因数表模块 |
可以测量功率及功率因数，四位半数字显示，测量精度0.5级，电压、电流量程分别为 450V、5A。 |
块 |
1 |
|
|
5 |
DT-1熔断器与按钮开关模块
|
提供3P熔断器1只，2P熔断器1只，按钮开关黄绿红各1个 |
件 |
1 |
|
|
6 |
DT-2交流接触器模块 |
提供220V线圈电压交流接触器2只；带有2组常开，2组常闭辅助触头。 |
件 |
1 |
|
|
7 |
DT-3交流接触器模块 |
提供220V线圈电压交流接触器（带有2组常开，2组常闭辅助触头）1只，热继电器模块1只。 |
件 |
1 |
|
|
8 |
DT-4按钮、行程开关与时间继电器模块 |
提供行程开关4只，时间继电器1只（线圈电压220V，通电延时），绿色按钮开关1只。 |
件 |
1 |
|
|
9 |
DT-5中间继电器与热继电器模块 |
提供中间继电器1只，热继电器1只； |
件 |
1 |
|
|
10 |
三相异步交流电机 |
功率180W，电压380V- Y接法 ，220V- △接法） |
台 |
2 |
|
|
11 |
可调精密电阻箱 |
提供0-900Ω/0.3A，0-90Ω/1A，0-9Ω/2A，0-0.9Ω/2A可调电阻各1组，带有波段开 4个。 |
件 |
1 |
|
|
12 |
电工电子创新实训模块（11块板） |
采用透明有机塑料封闭结构，尺寸为58mm*58mm，58mm*124mm两种，面板采用蓝色PCB板，白色文字，清爽美观，多模块组合可完成电工电子相关的实训项目。 |
套 |
1 |
提供156个模块，11个模块放置板，156个透明元件整齐排列 |
|
13 |
万用表 |
数字万用表VC890D一块，模拟万用表MF47一块。 |
块 |
1 |
|
|
14 |
实验导线 |
提供2号线，4号线，屏蔽线若干 |
套 |
1 |
叠插式 |
|
15 |
凳子 |
钢木结构方凳 |
个 |
2 |
|
|
16 |
配套教学软件资源 |
1.电子仪表仪器仿真教学实训软件 2.电工作业培训教学软件 3.模拟电子技术仿真教学软件 4.数字电子技术仿真教学软件 5.电子技能虚拟实训室教学系统 6.电力拖动仿真教学软件 |
套 |
1 |
（正版软件)
|
表二 、工电子透明元件盒清单
|
序号 |
产品名称 |
型号规格 |
产品代号 |
单位 |
|
1 |
RJ水泥电阻(5W) |
51Ω |
R01 |
1块 |
|
RX线绕电阻(5W) |
200Ω |
|||
|
100Ω |
||||
|
2 |
RJ金属膜电阻(2W) |
330Ω |
R02 |
1块 |
|
470Ω |
||||
|
510Ω |
||||
|
3 |
RJ金属膜电阻(2W) |
330Ω |
R03 |
1块 |
|
510Ω |
||||
|
680Ω |
||||
|
4 |
RJ金属膜电阻(2W) |
1K |
R04 |
1块 |
|
2K |
||||
|
3.3K |
||||
|
5 |
RJ金属膜电阻(2W) |
3.3K |
R05 |
1块 |
|
4.7K |
||||
|
6.8K |
||||
|
6 |
RJ金属膜电阻(2W) |
10K |
R06 |
3块 |
|
22K |
||||
|
47K |
||||
|
7 |
锰铜丝电阻(3A) |
0.1Ω |
R07 |
1块 |
|
0.2Ω |
||||
|
0.4Ω |
||||
|
8 |
RT碳膜电阻(1W) |
1Ω |
R08 |
1块 |
|
4.7Ω |
||||
|
10Ω |
||||
|
27Ω |
||||
|
9 |
RT碳膜电阻(1W) |
39Ω |
R09 |
1块 |
|
47Ω |
||||
|
56Ω |
||||
|
68Ω |
||||
|
10 |
RJ金属膜电阻(1W) |
100Ω |
R10 |
1块 |
|
150Ω |
||||
|
200Ω |
||||
|
300Ω |
||||
|
11 |
RJ金属膜电阻(1W) |
390Ω |
R11 |
1块 |
|
470Ω |
||||
|
560Ω |
||||
|
680Ω |
||||
|
12 |
RJ金属膜电阻(1/2 W) |
560Ω |
R12 |
1块 |
|
820Ω |
||||
|
1K |
||||
|
1K |
||||
|
13 |
RJ金属膜电阻( 1/2 W) |
1.2K |
R13 |
1块 |
|
2K |
||||
|
2.7K |
||||
|
3K |
||||
|
14 |
RJ金属膜电阻( 1/2W) |
4.7K |
R14 |
1块 |
|
5.1K |
||||
|
6.8K |
||||
|
8.2K |
||||
|
15 |
RJ金属膜电阻( 1/2W) |
10K |
R15 |
1块 |
|
15K |
||||
|
27K |
||||
|
33K |
||||
|
16 |
RJ金属膜电阻( 1/2W) |
51K |
R16 |
4块 |
|
56K |
||||
|
62K |
||||
|
68K |
||||
|
17 |
RJ金属膜电阻( 1/2W) |
100K |
R17 |
4块 |
|
270K |
||||
|
390K |
||||
|
470K |
||||
|
18 |
RJ金属膜电阻( 1/2W) |
820K |
R18 |
1块 |
|
1M |
||||
|
2.2M |
||||
|
10M |
||||
|
19 |
RJ金属膜电阻(1/2W) |
120Ω |
R19 |
1块 |
|
180Ω |
||||
|
220Ω |
||||
|
620Ω |
||||
|
20 |
RJ金属膜电阻( 1/2W) |
1.5K |
R20 |
1块 |
|
2.2K |
||||
|
2.7K |
||||
|
3.9K |
||||
|
21 |
RJ金属膜电阻( 1/2 W) |
6.2K |
R21 |
1块 |
|
20K |
||||
|
24K |
||||
|
47K |
||||
|
22 |
RJ金属膜电阻( 1/2W) |
51K |
R22 |
1块 |
|
150K |
||||
|
220K |
||||
|
3M |
||||
|
23 |
RJ金属膜电阻( 1/2W) |
510K |
R23 |
2块 |
|
1.1M |
||||
|
2M |
||||
|
2M |
||||
|
24 |
CL聚脂膜电容 |
1000pF |
C01 |
2块 |
|
2200 pF |
||||
|
CBB聚丙烯膜电容 |
3300 pF |
|||
|
25 |
CBB聚丙烯膜电容 |
4700 pF |
C02 |
2块 |
|
0.01μF |
||||
|
0.022μF |
||||
|
26 |
CBB聚丙烯膜电容 |
0.033μF |
C03 |
4块 |
|
0.047μF |
||||
|
0.1μF |
||||
|
27 |
CBB聚丙烯膜电容 |
0.22μF |
C04 |
1块 |
|
0.47μF |
||||
|
1μF |
||||
|
28 |
CBB聚丙烯膜电容 |
0.47μF |
C05 |
1块 |
|
1μF |
||||
|
0.33μF |
||||
|
29 |
CD铝电解电容(50V DC) |
3.3μF |
C06 |
2块 |
|
4.7μF |
||||
|
10μF |
||||
|
30 |
CD铝电解电容(50V DC) |
100μF |
C07 |
1块 |
|
220μF |
||||
|
470μF |
||||
|
31 |
CBB聚丙烯膜电容 |
0.5μF（450V AC） |
C08 |
1块 |
|
1.0μF（450V AC） |
||||
|
32 |
CBB聚丙烯膜电容 |
2.0μF(450V AC) |
C09 |
1块 |
|
4.0μF(450V AC) |
||||
|
33 |
CC瓷片电容 |
20 pF |
C10 |
1块 |
|
1500 pF |
||||
|
CBB聚丙烯膜电容 |
2200 pF |
|||
|
34 |
CC瓷片电容 |
20 pF |
C11 |
1块 |
|
CBB聚丙烯膜电容 |
33 pF |
|||
|
100 pF |
||||
|
35 |
可调电容 |
10～60 pF |
C12 |
1块 |
|
220 pF |
||||
|
20～120 pF |
||||
|
36 |
CC瓷片电容 |
20 pF |
C13 |
1块 |
|
CL聚脂膜电容 |
2200 pF |
|||
|
5600 pF |
||||
|
37 |
CBB聚丙烯膜电容 |
0.047μF |
C14 |
1块 |
|
0.01μF |
||||
|
0.1μF |
||||
|
38 |
CD铝电解电容(50V DC) |
2.2μF |
C15 |
2块 |
|
33μF |
||||
|
47μF |
||||
|
39 |
WX线绕电位器（WX050） |
100(5W)(去盖) |
RP1 |
1块 |
|
40 |
WH碳膜电位器（WH118） |
470(2W)(去盖) |
RP2 |
1块 |
|
41 |
WH碳膜电位器(WH118) |
1K (2W) |
RP3 |
1块 |
|
42 |
WX线绕电位器(WX14-12) |
4.7K(1W)(去盖) |
RP5 |
1块 |
|
43 |
WH碳膜电位器(WH5) |
10K (1/2W)(去盖) |
RP6 |
1块 |
|
44 |
WH碳膜电位器(WH5) |
22K(1/2W) |
RP7 |
1块 |
|
45 |
WH碳膜电位器(WH5) |
33K(1/2W) |
RP8 |
1块 |
|
46 |
WH碳膜电位器(WH118) |
47K (2W) |
RP9 |
1块 |
|
47 |
WH碳膜电位器(WH118) |
100K (2W) |
RP10 |
1块 |
|
48 |
WH碳膜电位器(WH118) |
470K (2W) |
RP11 |
1块 |
|
49 |
WH碳膜电位器(WH118) |
1M (2W) |
RP12 |
1块 |
|
50 |
绕线式电位器（WXD3-12） |
1K (2W) |
RP13 |
1块 |
|
51 |
线绕电感 |
电感L=30mH |
L01 |
1块 |
|
52 |
线绕电感 |
电感L=100mH |
L02 |
1块 |
|
53 |
色码电感 |
22μH |
L03 |
1块 |
|
82μH |
||||
|
180μH |
||||
|
54 |
荧光灯整流器 |
8W |
L04 |
1块 |
|
55 |
色码电感 |
330μH |
L05 |
1块 |
|
柱形电感 |
47μH |
|||
|
色码电感 |
100μH |
|||
|
56 |
脉冲变压器（单双脉冲） |
KMB-0021 |
T05 |
1块 |
|
57 |
集成底座 |
8P |
IC1 |
2块 |
|
58 |
集成底座 |
14P |
IC2 |
5块 |
|
59 |
集成底座 |
16P |
IC3 |
4块 |
|
60 |
集成底座 |
18P |
IC4 |
2块 |
|
61 |
集成底座 |
20P |
IC5 |
1块 |
|
62 |
集成底座 |
28P |
IC7 |
1块 |
|
63
|
单向击穿二极管(稳压管) |
1N4728A(3.3V 1W) |
VS1 |
1块 |
|
1N4733A (5V 1W) |
||||
|
1N4735A(6.2V 1W) |
||||
|
64 |
单向击穿二极管(稳压管) |
1N4738A(8.2V 1W) |
VS2 |
1块 |
|
1N4740A(10V 1W) |
||||
|
1N4742A(12V 1W) |
||||
|
65
|
双向稳压管 (1W) |
5V |
VS3 |
1块 |
|
8.2V |
||||
|
10V |
||||
|
12V |
||||
|
66 |
整流二极管 |
1N4007×4 |
VD1 |
1块 |
|
67 |
开关二极管 |
1N4148×2 |
VD2 |
1块 |
|
肖特基二极管 |
1N5818 |
|||
|
1N5819 |
||||
|
68 |
三极管 |
TIP42C |
VT1 |
1块 |
|
BU406 |
||||
|
散热器 |
ST25×2 |
|||
|
69 |
三极管 |
9012 |
VT2 |
1块 |
|
TIP41C |
||||
|
散热器 |
ST25×1 |
|||
|
70 |
三极管 |
9013 |
VT3 |
1块 |
|
TIP41C |
||||
|
散热器 |
ST25×1 |
|||
|
71 |
晶闸管 |
BT151 |
VT4 |
1块 |
|
场效应管 |
3DJ7 |
|||
|
散热器 |
ST25×1 |
|||
|
72 |
增强型场效应管 |
IRF630 (N沟道) |
VT5 |
1块 |
|
IRF9620(P沟道) |
||||
|
散热器 |
ST25×2 |
|||
|
73 |
IGBT管 |
10N60×2 |
VT6 |
1块 |
|
1N4148×2 |
||||
|
散热器 |
ST25×2 |
|||
|
74 |
晶闸管电路 |
（51Ω、0.1μF、BT151、FU）×3 |
VT7 |
1块 |
|
散热器 |
ST25×3 |
|||
|
75 |
双向触发二极管 |
BD3 |
VT8 |
1块 |
|
双向晶闸管 |
BT135 |
|||
|
散热器 |
ST25×1 |
|||
|
76 |
仪表开关 |
KN32B |
S1 |
1块 |
|
77 |
按钮开关 |
AN4 |
S2 |
1块 |
|
78 |
钮子开关 |
KNX1×2 |
S3 |
1块 |
|
79 |
白炽灯座 |
|
HL1 |
3块 |
|
80 |
荧光灯底座 |
|
HL2 |
2块 |
|
81 |
启辉器 |
|
HL3 |
1块 |
|
82 |
指示灯 |
6.3V |
HL4 |
1块 |
|
83 |
熔断丝 |
|
FU |
1块 |
|
84 |
电流表插座 |
|
SW |
3块 |
|
85 86 |
共阴数码管 |
0.5吋 |
BX01 |
1块 |
|
电阻 |
300Ω×8个 |
|||
|
87
|
稳压集成 |
LM337 |
BX04 |
1块 |
|
LM317 |
||||
|
散热器 |
ST25×2 |
|||
|
88 |
MIC声电传感器 |
CZN-15EN |
BX05 |
1块 |
|
石英晶体振荡器 |
32.768石英晶体 |
|||
|
10MΩ电阻 |
||||
|
33 pF电容器×2 |
||||
|
89 |
扬声器 |
8Ω |
BX06 |
1块 |
|
90 |
蜂鸣器 |
TMB12A12 |
BX07 |
1块 |
|
LED |
5个大（红） |
|||
|
电阻 |
100Ω/0.25W |
|||
|
91 |
气敏元件 |
QM-J3 |
BX08 |
1块 |
|
92 |
三极管插座 |
127-3T |
BX09 |
1块 |
|
元件插座 |
||||
|
93 |
元件插座 |
127-2T×4 |
BX10 |
1块 |
|
94 |
音乐芯片 |
JD9300Y |
BX11 |
1块 |
|
纽子开关 |
KNX1 |
|||
|
95
|
保险丝 |
FU |
AX1稳压管稳压电路 |
1块 |
|
二极管 |
1N4007×4 |
|||
|
电容 |
1000μF /50V |
|||
|
100μF /35V |
||||
|
0.1μF |
||||
|
稳压管 |
1N4733 (5.1V) |
|||
|
96
|
电位器 |
4.7K(WH5) ×2 |
AX2信号叠加控制单元 |
1块 |
|
电阻 |
6.8K/0.25W |
|||
|
2.7K/0.25W |
||||
|
3.3K/0.25W |
||||
|
10K/0.25W |
||||
|
三极管 |
9013 |
|||
|
97
|
电阻 |
100Ω/0.25W×2 |
AX3铜电阻温度计电路 |
1块 |
|
39Ω/0.25W |
||||
|
33Ω/0.25W |
||||
|
温度传感器 |
LM35 |
|||
|
珐琅电阻 |
RX20-10W 20Ω |
|||
|
纽子开关 |
KNX1×2 |
|||
|
电位器 |
470Ω(WH5) |
|||
|
铜电阻 |
Cu-50 |
|||
|
98 |
直流数字毫伏表 |
0～2000mV |
AX4直流数字毫伏表 |
1块 |
|
99
|
保险丝 |
FU |
AX5直流恒压源 |
1块 |
|
二极管 |
1N4007×4 |
|||
|
电容 |
470μF /50V |
|||
|
100μF /25V |
||||
|
0.01μF |
||||
|
集成 |
LM7812 |
|||
|
散热器 |
ST25×1 |
|||
|
100
|
稳压管 |
1N4733A×2 |
AX6直流恒流源 |
1块 |
|
电阻 |
100Ω/0.25W |
|||
|
27Ω/0.25W |
||||
|
510Ω/0.25W |
||||
|
电位器 |
4K7(WH5) |
|||
|
三极管 |
TIP42C |
|||
|
散热器 |
ST25×1 |
|||
|
101
|
电位器 |
10K（WH5）×2 |
AX9运放电路 |
1块 |
|
二极管 |
1N4148×2 |
|||
|
电容 |
10μF /35V |
|||
|
集成 |
OP07 |
|||
|
集成底座 |
8P |
|||
|
102
|
集成运放 |
LM358 |
AX10双运放电路 |
1块 |
|
集成底座 |
8P |
|||
|
103
|
继电器 |
GZR-2 12V |
AX11继电器驱动电路 |
1块 |
|
三极管 |
9013 |
|||
|
二极管 |
1N4148 |
|||
|
104 |
电容 |
1000μF/50V×2 |
AX1278系列稳压源 |
1块 |
|
0.33μF×2 |
||||
|
插座 |
127-3T |
|||
|
105 |
电容 |
1000μF/50V×2 |
AX1379系列稳压源 |
1块 |
|
0.33μF×2 |
||||
|
插座 |
127-3T |
|||
|
106 |
电位器 |
22K(WH5) |
AX14单结晶体管触发电路 |
1块 |
|
单结晶体管 |
BT33 |
|||
|
电阻 |
2.2K/0.25W |
|||
|
100Ω/0.25W |
||||
|
560Ω/0.25W |
||||
|
三极管 |
9013 |
|||
|
二极管 |
1N4148Ω×2 |
|||
|
107
|
功放 |
LM386 |
AX15功率放大集成电路 |
1块 |
|
电阻 |
10Ω/0.25W×2 |
|||
|
电容 |
47nF×2 |
|||
|
10μF/35V |
||||
|
100nF |
||||
|
100μF/35V |
||||
|
集成底座 |
8P |
|||
|
108
|
集成 |
MC34063A |
AX16集成转换器 |
1块 |
|
集成底座 |
8P |
|||
|
109
|
拨码开关 |
红(5T) 蓝(4T) |
AX17单管放大电路 |
1块 |
|
电阻 |
1K/0.25W×2 |
|||
|
电位器 |
10KΩ(WH5)×2 |
|||
|
插座 |
127-2T×4 |
|||
|
127-3T |
||||
|
110
|
拨码开关 |
红(5T) 蓝(4T) |
AX18单管放大电路 |
1块 |
|
电阻 |
1K/0.25W×2 |
|||
|
电位器 |
10KΩ(WH5)×2 |
|||
|
插座 |
127-2T×4 |
|||
|
127-3T |
||||
|
111
|
光电开关 |
1A05HR×2 |
AX20电动机测速 |
1块 |
|
磁性电机 |
385 |
|||
|
固定支架 |
配套 |
|||
|
112 |
钮子开关 |
KNX1×2 |
AX210-1置数单刀双掷开关 |
1块 |
|
113
|
集成 |
CD4011 |
AX22单脉冲信号 |
1块 |
|
CD1413 |
||||
|
集成底座 |
14P |
|||
|
16P |
||||
|
电阻 |
100Ω/0.25W×4 |
|||
|
51Ω/0.25W×4 |
||||
|
复位开关 |
AN4×2 |
|||
|
LED |
红×2 绿×2 |
|||
|
114
|
电阻 |
100K/0.25W×10 |
AX23触摸式编码开关 |
1块 |
|
钮子开关 |
KNX1 |
|||
|
轻触开关 |
（6×6×4.3） ×10 |
|||
|
115 |
电阻 |
51K/0.25W×10 |
AX248421拨码盘 |
1块 |
|
夹板 |
KAS-3 |
|||
|
8421拨码开关 |
KAS-3×2 |
|||
|
二极管 |
1N4148×8 |
|||
|
116
|
集成 |
555 |
AX25CP时钟脉冲源 |
2块 |
|
集成底座 |
8P |
|||
|
电位器 |
100k(WH5)×2 |
|||
|
电阻 |
10k/0.25W×2 |
|||
|
300Ω/0.25W |
||||
|
二极管 |
1N4007×2 |
|||
|
电容 |
10μF/35V |
|||
|
0.1μF |
||||
|
0.01μF |
||||
|
钮子开关 |
KNX1 |
|||
|
LED |
红（5个大） |
|||
|
117
|
电阻 |
100Ω/0.25W×7 |
AX26发光二极管及驱动 |
1块 |
|
集成 |
62083 |
|||
|
集成底座 |
20P |
|||
|
LED |
红×8 |
|||
|
118
|
集成 |
CD4511 |
AX27共阴数码管 |
3块 |
|
集成底座 |
16P |
|||
|
电阻 |
100Ω/0.25W×14 |
|||
|
共阴数码管 |
0.5寸×2 |
|||
|
119
|
LED |
红×4 绿×4黄×4 |
AX28交通灯电路 |
1块 |
|
电阻 |
51Ω/0.25 W×6 |
|||
|
集成 |
CD1413 |
|||
|
集成底座 |
16P |
|||
|
120 |
直流数字毫安表 |
0～2000mA |
AC-A1直流数字毫安表 |
1块 |
|
121 |
指针微安表 |
100μA |
|
1块 |
