制冷系统电气元件和故障实训考核装置

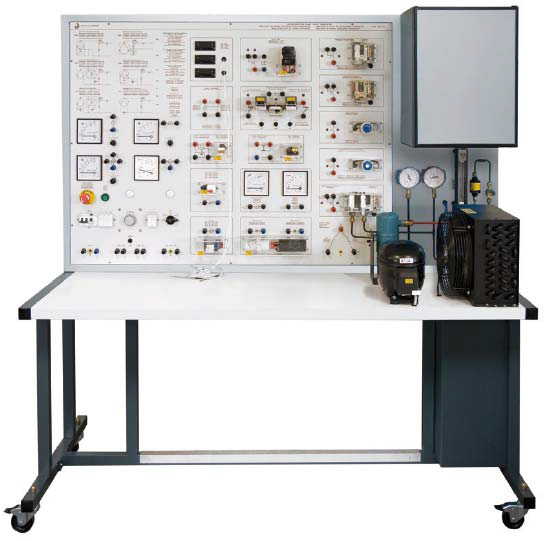

SB-RTE-8D制冷系统电气元件和故障实训考核装置

一.概述

制冷系统电气元件和故障实训考核装置是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级

装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《家用制冷设备原理与维修》

SB-RTE-8D制冷电气实训考核装置直观展示了制冷电气系统结构、组成和工作原理，方便于教学演示讲解及学生对课本知识的理解掌握；可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故，有利于开展技能鉴定、考核工作。

二、系统配置

1.电源控制部分

1)、交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有一只指针式交流电压表，指示输入电网电压值

2）、配置有模拟温度传感器2只，可以模拟温度的变化，从而使系统自动开关机。

3）配套有急停开关，在紧急状态可快速停止工作，防止装置损坏。

2、测量仪表

1）交流电压表2只：测量范围0～250V,精度1.5级，一只用于监测电源电压。一只用于实验连接

2）、交流电流表2只：测量范围0～5A,精度1.5级, 一只用于观测系统启动电流及正常工作电流。一只用于实验连接。

3）、温度表4：采用PT100传感器，可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。

4）、真空压力表2只：测量范围为-0.1～0.9MPa、-0.1～1.5MPa,可显示系统低压侧、高压侧的压力。

5）、手动高压控制器一只，在学生实训时，由于操作压力过高时，保护器动作保护压缩机.

6)、手动低压控制器一只，在学生实训时，由于操作压力过低时，保护器动作保护压缩机.

7）、自动高低压控制器一只，用于学习不同的压力保护实训操作,当操作压力过高、过低时，保护器动作保护压缩机.

7)、电磁阀一只，当压缩机停止工作的瞬时，在制冷电路中保护压缩机不受液击。和压缩机同步

8)、机械式冷藏箱控制温度器，控制压缩机开机，

9）、电子式温度控制器，自动控制压缩机开机，电磁阀的开启，风机的转动。化霜加热。

10)、模拟加热器一只，制冷化霜时给蒸发器加热，

11)手动节流阀：管道系统中设置了一个手动膨胀阀，实验时可模拟制冷系统中的流量开度，观察制冷功率的效果。

3.电气控制考核板

面板彩色喷绘上印有上印有6种电气的控制电气控制原理图，并设有相应测试点，便于学生分析测量。

1)、机械式冷藏箱控制电气流程图

2)、风冷却式冷藏箱控制电气流程图

3)、电子式温度、无霜冷藏箱控制电气流程图

4)、冷库控制电气流程图

4、制冷液体流动系统图

面板彩色喷绘上印有、真实的制冷管道流动系统流程图.

1)、机械式冷藏箱控制管道流程图

2)、风冷却式冷藏箱管道流程图

3)、电子式温度、无霜冷藏箱管道流程图

4)、冷库控制管道流程图

6.风冷制冷机组

1)、包含//2匹封闭制冷压缩机、风冷冷凝器、油分离器、视液镜、储液器、干燥过滤器、1只供液电磁阀、1只热力膨胀阀、止回阀(单相阀)、手阀等构成。

序号	名称	说明	数量	单位
1	压缩机1/2		1	套
2	液视镜		1	套
3	冷凝器		1	套
4	蒸发器	无	1	套
5	低压表	立式	1	套
6	轴流风机	110MM	1	套
7	手动膨胀阀	1/4	1	套
8	过滤器	3/8	1	套
9	储液器	1/4	1	套
10	毛细管，		1	套
11	温度表	I900	1	套
12	有机玻璃箱	两层	1	套
13	电子温控器	电子	1	套
14	高压控制器		1	套
15	低压控制器		1	套
16	高低压控制器		1	套
17	冷风机		1	套
18	机械温控制器		1	套
19	冷却电机	200MM	1	套
