SBLY-FYP 防烟排烟系统控制实训装置

一、系统概述：

防烟排烟系统控制实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。

防烟排烟系统控制实训装置由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成

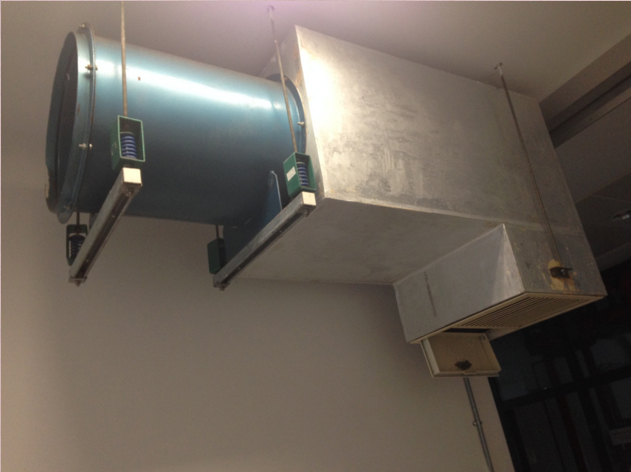

防烟排烟系统控制实训装置

(参考图,以实物为准)

二、技术参数

1、输入电源：单相三线～380V±10% 50Hz

2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m

3、装置容量：＜3.8kVA

4、外形尺寸：3000mm×1000mm×1600mm

5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

6、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m

三、系统特点

1、风系统的完整性、：与实际中的通风系统、控制功能、保护功能、显示功能完全一致。

2、系统与真实的通风排烟系统，风系处理系统原理相同，微型化展示了通风排烟系统的特点，结构、控制方法。

3、装置直观展示了通风系统的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。

4。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。

5、设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。

6、DDC数字量控制模块2个，16路AI输入，6路DO输入，8路DO输出

四、系统配置

1、系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成

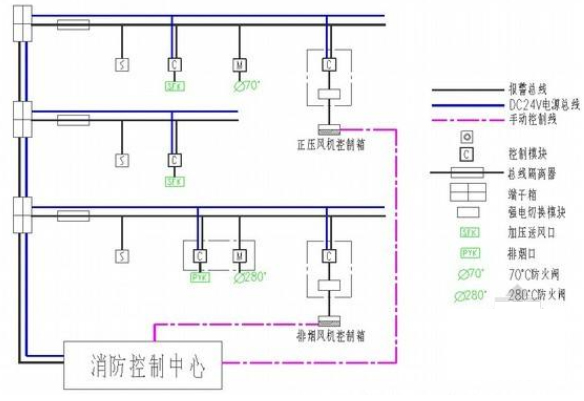

2、模拟排烟系统控制：消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。

3、加压送风机采用多翼式离心风机，

4、加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式，

5，70度排烟防火防由控制执行器、不燃材制作而成。

6、排烟风机采用轴流风机，能在280度条件下作不小于30Min

7、排烟防火阀。安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。

8、排烟口，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态。火灾时需要排烟时手动或电动打开

五、操作实训：

1、消防排烟系统的认识

2、消防防烟系统的认识

3、消防防类系统控制操作

4、消防排烟系统的手动操作

3、消防排烟系统的自动操作

4、消防排烟系统与操联动中心的操作

5、消防排烟系统的联动编程

6、消防防烟系统的联动编程

六、防烟排烟系统控制实训装置配置表
