通用电子实验与电子技能实训考核实验室设备

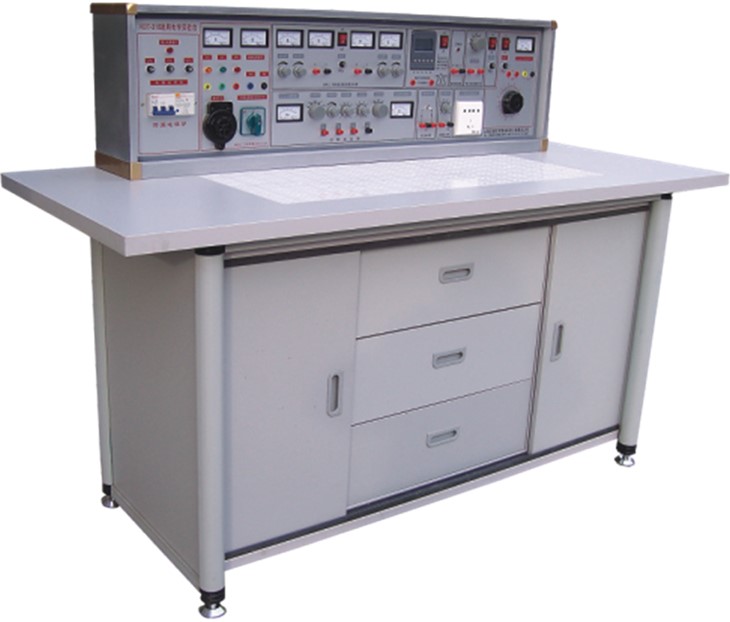

SB-745E通用电子实验与电子技能实训考核实验室设备



电子实验与电子技能实训考核实验室设备本产品是电子实验与电子实训与考核有机的结合,做到资源共享一室多用,减少实验实训指导教师和教室。采用德国职业教育先进的实验方法;利用九孔通用万能实验底板和分立式透明元件盒灵活地组合实验,元器件可重复利用,实验方便,动脑动手能力强。

电子技能实训科目改革传统实验实训教学模式,通过基本操作技能和二十几类实用新型电路的制作、调试,使学生掌握电子产品的制作调试,学会阅读电路原理图和PCB图,熟悉常用电子元器件的选择、测试,掌握焊接和电路组装工艺技能(设备中配置二十几套实训电路板和相应元器件),并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等内容。

一、电子实验与电子技能实训实验台及操作桌结构:

1.电子实验台外壳尺寸:123×35×20cm

2.三相保险座

3.三相电源输入指标

4.总开关:实验台电源总开关,带漏电、过载保护

5.试验按钮:试验漏电开关漏电功能

6.电源输入指示1

7.电源输出指示3(红、绿、黄三色)

8.交流电压表:指示输出线电压

9.电压转换开关:与电压表配合使用,监示输出线电压的大小与对称情况

10.接线座5只:A单元三相四线及地线输出

11.电流表W相电流输出指示

12.四插座:A单元三相四线电源输出

13、接线座2只:B单元交流低压电源输出

14.电表(2A)B单元交流电流指示

15.旋钮:B单元3-24V交流低压选择输出

16.开关:C单元双路直流稳压电源开关

17.旋钮:C单元双路路稳流调节

18.旋钮:C单元双路路稳流调节

19.接线座2只:C单元路直流稳压输出。

20.保险座:C单元双路稳压电源保险

21.电表4只:双路稳压电源电压、电流指示

22.接线座:D单元直流5V稳压输出

23.电表:D单元电流0.5V输出指示

24.开关1:控制各低压交流电、信号源

25.开关2:控制E单元交直流调压电源

26.电表:E单元交流电压输出指示27.接线座4只:E单元交流、直流输出口

28.旋钮:E单元0240V电压调节

29.插座:G单元220V输出插座

30.旋钮:音频功率放大器音量调节

31.接线座2只:音频信号输入

32.按钮:单次脉使能开关

33.接线座3只:单次脉冲输出口

34.电表:函数发生器正弦波输出电压指示

35.旋钮:正弦波输出三级衰减幅度粗调

36.旋钮:正弦波输出口

37.接线座:正弦波输出口

38.旋钮:矩形波输出幅度调节

39.接线座:三角波输出口

40.旋钮:函数信号发生器频率细调

41.接线座:矩形波输出口

42.旋钮:函数信号发生器五级频率粗调

43.电表:函数发生器输出频率指示

44.实验桌面尺寸:160×70cm

45.智能型多功能交流电路测量电表:能同时测量工作电路中电流I、电压U、功率Kw、电能Kwh、工作时间T,八位液晶显示。

46.储存板:放置元件盒

47.左储存柜:放置储存板(带门锁)

48.抽屉:放置常用工具

49.右储存柜:放置储存板(带门锁)

50.通用电路板:规格35×90cm,元件盒在其上任意拼插进行实验。

二、电子实验与电子技能实训实验台主要技术指标:

1、输入工作电源:三相四线

2、输出电源及信号

A单元:三相四线

B单元:交流36912151824V

C单元:双路恒流稳压电源(具有过载及短路保护功能),二路输出电压都为030V,内置式继电器自动换档,由多圈电位器连续调节,使用方便。输出最大电流为2A,具有预设式限流保护功能。

电压稳定度:<10-2 负载稳定度:<10-2纹波电压:<5mv

D单元:直流稳压5V,电流0.5A

E单元:交直流电压0240V连续可调,电流2A

F单元:220V电压输出,供外接仪器使用。

3、单次脉冲源:每次可输出一对正负脉冲

4、函数信号发生器(正弦波、三角波、矩形波)

1.频率范围:5HZ-550KHZ分五个频段

2.频率指示:由HZ表直接读出

3.电压输出范围:

正弦波5HZ-250KHZ>4.5V250KHZ-550KHZ>3.5V

三级衰减:0db20db40db具有连续细调

矩形波:5HZ-250KHZ>4.5V250KHZ-550KHZ>3.5V,幅度连续可调

三角波:5HZ-550KHZ>V

5、音频功率放大器:输入音频电压不低于10mv,输出功率不小于1W,音量可调,内有喇叭,用于放大器电路扩音,也可作信号寻迹仪器使用。

6、智能型多功能交流测量电表:精度1.0级,能同时测量电路电流I、电压U、功率Kw、电能Kwh,工作时间T,八位液晶显示。

7、漏电保护:漏电动作电流 30mA

8、绝缘电阻:>5MΩ

三、结构与配备(以二十四座为例)

(一)实验桌:学生实验桌12张,一桌二座,实验桌外形尺寸为160×70×80cm。桌子中央配置九孔电路插板,电路板注塑而成,表面布有九孔成一组相互联通的插孔,元件盒在其上任意拼插成实验电路。元件盒盒体透明直观,内装电阻、电容、电感、二极管、三极管、场效应管、可控硅等元件来完成原理实验。内装元件一目了然,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修、拆装方便。实训项目由二十几套实训电路板和相应元器件来完成。每张操作桌配有一粒胶皮板,保护通用电路板和桌面(如需要在桌上放置电动机,焊接等) 桌子下部是元器件储存柜,放置实验元件、器材、工具等。

(二)、示教控制台:1台示教台,分别控制、学生实验台的电源,通用电路板演示屏立在实验台上,尺寸:160×70mm。用于讲解、演示。

4、机床电气实训仿真软件(正版软件,投标文件中提供著作权证书和逐条演示一下内容)

以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心,能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。

1)软件包含不少于12种常见机床电路,包含 M7130K平面磨床; M7120型平面磨床;C6140普通车床; C6150普通车床;C650-2 Z35摇臂钻床; Z3040B摇臂钻床;Z3050钻床; X62W万能铣床;T68卧式镗床;M1432万能外圆磨;KH-20/5t 桥式起重机。

2)每个机床电路包含:结构组成器件认识原理介绍接线练习故障检查习题练习书写和清除功能。

3)结构组成菜单为介绍各种机床的结构组成;器件认识介绍各机床电路的执行元件接触器热继电器和机床运动指令元件如按钮,十字开关等元件的作用;原理介绍展示各机床电路原理图,可对机床电路原理图进行控制操作,对线路接通时的状态用不同颜色区别,操作开关等原理图符号相应的执行器件进行动作原理仿真;接线练习可以进行模拟真实机床电路器件进行示教接线、实训接线考核和一键连接所有线路,连接完成可进行机床电路运行仿真;故障检查每种机床设有不同故障,根据不同故障现象用模拟万用表进行故障检查,确定故障点系统会进行提示,鼠标右键恢复故障完成机床电路排故训练;习题练习可进行12种机床电路知识书面考试练习,答题完毕系统自动进行评判;书写和清除功能用于教师示教功能,可在屏幕上进行标注提示,清除功能为清除屏幕标注。

5、动态云故障分析考核系统软件(整个系统配置1套,正版软件,投标现场提供著作权证书原件和逐条演示以下内容)

整个系统软件能完成对设备的单机考核,网络云考核,考场监考,设备监控,信息采集,数据处理。

单机考核,在设备无网络连接时,老师可以通过登录密码输入登录老师界面进行,考核时间、设备信息、考核项目、设置故障点、设备使用权限的设置,完成考核相关信息的设置,返回到学生登陆界面,学生上机,输入学号即可开始考核,考核完成考核结果数据会自动保存在历史数据内,可利用U盘导出考核数据。

网络云考核,在设备与英特网连接好后,监考人员可以通过网络APP或二维码扫描进入控制界面,进行同单机考核的设置,设置完成后,即可通知学生利用手机扫描登陆二维码,输入学号,开始进行考核,考核开始监考人员可以通过声像界面对考核人员进行监考。

设备监控,当设备使用过程中出现异常,联网设备会向绑定人员进行微信或邮箱进行报警提示设备异常,远程可实现对设备的电源控制,及时断开设备电源。

1)技能考核模块

本模块将物联网技术运用于实验室考核并将数据上传至云平台,进行海量数据存储,并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据,具有以下功能。

1)数据云系统上传

通过TCP/IP协议,及网络连接界面实现与专业教学设备云后台连接。

2)考核历史数据

通过历史数据窗口,对考核结果的历史查询。实现对不同时间考核的学员的学号、姓名、发题数、答题数、考核设置时间、考核用时的数据信息按制定时间或最近的时间等方式进行查询。也可以清楚存盘的历史数据。可通过U盘实现对数据的导出,导出数据可通过excel打开,编辑。数据的存储方式是通过考核结束进行保存的,避免了数据过多,在后期处理起来非常的简洁。

3)老师登陆界面

通过输入权限密码,进入老师窗口。该窗口可设置,考试时间、设备号、所有故障的清除、设备电源权限、4个考核类型的故障设置窗口(可按实际需求进行设置如高级、中级、初级,或是考核项目1、项目2等)、密码设置、云组态登陆二维码。

4)动态设题界面

目前设置为4个项目窗口(可根据需求扩充),每个窗口可根据需求进行相应设置,如直接在线路原理图上实现故障设置或开关量的设置。开关量设置目前为24路,可按需求进行扩展。故障发布功能,按下故障发布,改项目就会在学生考核界面显示,和出现,达到发题的目的。

5)学生信息登陆

可通过该界面实现对学生学号、姓名的登陆,学号及姓名支持6位数学号及39位学生信息登记,可根据需求进行扩展.

6)实时信息查询

通过点击窗口对应查询信息,可对设备号、考核时间、考核分数进行查询。

7)学生开始界面

考核人员可通过扫码二维码登陆,也可通过点击登陆,输入学号登陆界面进入学生窗口。

8)考核界面

输入学号后进入考核界面,当老师通过单击或者网络设题后,左上角显示目前考核项目名称同时答题窗口显示有答题项目。窗口同时显示,登陆的学号,考核剩余时间,完成答题数量,考核说明。点击考核开始,开始考核,考核剩余时间开始计时,当计时完成也会交卷结束。点击答题窗口进入答题界面。

9)动态答题界面

界面显示线路原理图或故障点,在原理图界面可在对应的线路上点击查明故障,实现考核,答题界面和设题界面原理图相同,当答题数等于设题数时交卷结束考核。考核时可返回考核界面查看考核剩余时间。当原理图过大时可通过点击原理图对应位置实现放大窗口实现清晰线路来答题。

2)云故障考核功能模块

1)学生通过扫码现场二维码实现学号登陆,进入考核界面。

2)教师远程监考功能,考核现场实时图像监控及现场声音播放。

3)信息显示设备连接状态,考核信息查询。

4)控制:设置考核故障点,可以设置24路故障,可根据实际需求添加128路。可设置考核时间,考核项目。

5)设备电源使用权限管理,只有给了权限设备才能上电,或者考核结束设备自行断电。

6)历史数据:显示学号、分数、设备号、考核时间的历史数据,可按时、天、月进行查询历史数据曲线,以及历史数据表格,可表格数据导出处理。

7)数据报表:可根据起止时间、时间间隔、数据类型进行生成数据表格,表格可以导出excel

8)设备报警:通过物联网将报警信号上传到云平台,通过云平台向设置的微信推送报警信号。

9)设有考核完成指示,及故障清除功能。

(三)、电子实验与电子技能实训实验台,学生实验桌和示教台上各配备1台。

(四)、器材配备:

MF-500万用表13只,数字万用表13只,台钻1台,电烙铁及烙铁架25套,微型手枪钻1台,放置台钻桌1张,13套尖嘴钳,斜口钳,螺丝刀,扳手,镊子等工具,敷铜板13片,初步焊接通用线路板及组件13套,13×22套电子技能实训考核组件(包括特制线路板及相应元器件),双门立柜2个,13套实验所需的电阻,电位器,二极管,三极管,场效应管,集成,可控硅,传感器,逻辑电平开关,通用集成座等,学生凳25张。

四、实验与实训项目:

1)电子部分实验项目:

晶体二极管的特性及检测

晶体三极管输入输出特性

低频小信号电压放大器

直接耦合两级放大器

5·RC耦合两级放大器

负反馈对放大器性能的影响

变压器耦合推挽功率放大器

互补对称推挽功率放大器(OTL)

单相半波整流

10·单相全波整流

11·单相桥式整流

12·单相桥式整流滤波

13·单结晶体管特性

14·单结晶体管触发电路

15·晶闸管简单测试及可控整流电路

16·场效应管测试

17·串联型稳压电压

18·差动放大电路的研究

19·集成运放参数的测试

20·集成运放减法电路

21·集成运放加法电路

22·集成运放积分电路

23·集成运放微分电路

24·集成运放文氏正弦波振荡器

25·电容三点式振荡器

26·电感三点式振荡器

27·集成稳压电路

28·无稳态电路(多谐振荡器)

29·施密特触发器

3 0·集成与门逻辑功能测试

31·集成非门电路逻辑功能测试

32·集成或门电路逻辑功能测试

33·集成与非门逻揖功能测试

34·CMOS门电路的测试

35·基本RS触发器

36·JK触发器

37·D触发器

38·555时基电路的应用(方波发生器

39·二一十进制计数器

40·二一十进制8421译码器

41·加法器

42·减法器

43·用集成与非门构成单稳态触发器

44·组合逻辑电路

利用上述44项实验元器件也可完成面实验

45·P-N结单向导电特性

46·三权管ICBO的测量电路

47·三极管ICEO的测量电路

48·三极管电流放大

49·三极管的VA特性

50·带负载的单级小信号电压放大

51·电压负反馈偏置电路

52·分压式电流负反馈偏置电路

53·用热敏电阻稳定工作点

54·用二极管稳定工作点

55·分析Ce对低频特性的影响

56·共基极放大实验电路

57·共集电极放大实验电路

58·共源极基本放大电路

59·场效应管自给偏压放大电路

60·场效应管分压式自偏压电路

61·场效应管共漏极电路

62·场效应管共栅极电路

63·单管阻容放大电路

64·基本直流放大电路

65·用电阻提高后级发射极电位

66·用稳压管提高后级发射极电位

67·变压器耦合放大电路

68·甲类功率放大电路

69·乙类功率放大电路

70·串联电流负反馈

71·串联电压负反馈电路

72·并联电压负反馈电路

73·并联电流负反馈电路

74·两级放大电路中的负反馈

75·射极输出电路

76·自举射极输出电路

77·用电容衰减高频电压

78·用负反馈消除自激振荡

79·电池监视电路

80·场效应管、三极管组成放大电路

81·PNP-NPN直接耦合放大电路

82·共基共射放大电路

83·晶体管开关作用

84·液位光电控制

85·简单的温控电路

86·模拟光控简易路灯自动开关电路

87·RC移相振荡器

88·T选频网络

89·T选频网络组成的振荡器

90·变压器反馈式振荡电路

91·场效应管变压器反馈式振荡电路

92·防盗报警电路

93·串联型晶体振荡电路

94·互补音频振荡讯响器

95·报警讯响器

96·音乐门铃电路

97·电子报警器电路

98·差动放大电路的基本形式

99·电子门铃电路

100·准互补对称电路

101·三管OTL互补对称电路

102·长尾式差动放大电路

103·差动输入单端输出

104·单端输入双端输出

105·单端输入单端输出

106·双电源式长尾差动放大电路

107·差动式放大器实验电路

108·具有恒流源的差动放大电路措施

109·单端输出差动放大电路的温讽分析

110·闪光器电路

l11·运算放大器的基本接法

112·电流差动式运放用作交流比例放大

113·Vos的简易测量方法

114·Aos的简易测量方法

115·Aod的简易测量方法

116·共模抑制比Cmrr的简易测试

117·最大共模输入电UIcm的简易测试

118·Yopp的简易测试

119·SR的测量方法

120·基本同相放大接法

121·运放构成的LC振荡器

122·电热杯调温电路

123·引到反向端输入调零措施

124·引到同向端输入调零指施

125·为使电值不致过大的接法

126·利用三极管的基极电流实现对Ios的温度补偿

127·利用T型网络提高等效反馈电阻

128·使互补管工作在甲乙类扩大输出电流的措施

129·对电容负载进行校正时措施

130·反相输入保护措施

131·同相输入保护措施

132·利用稳压管保护器件

133·电源极性错接的保护

134·电源启动瞬间过压保护

135·二极管检波电路

136·利用PN结的温度系数测量温度的电路原理

137·双二极管限幅器

138·反相运放基本电路

139·可变比例放大

140·同相运放基本电路

141·电压/电流变换电路

142·电流/电压变换电路

143·电压跟随器

144·差动放大基本电路

145·运算放大器的差动输

146·反相输入求和运算

147·同相输入求和运算

148·双端输入求和运算

149·基本积分电路

150·EG考滤泄漏阻对的积分运算电路

151·提高积分时间常数的措施

152·快速积分电路

153·模拟一阶微分方程电路

154·模拟二阶微分方程电路

155·基本微分电路

156·实用微分电路

157·利用间接方法得到近似微分

158·基本对数运算电路

159·利用三极管的对数特性组成对数运算电路

160·反对数放大的基本电路

161·Vo正比于VxVy电路

162·简单的过零此较电路

163·具有滞迥特性的比较电路

164·双限比较电路

165·利用二级管作为上限检测幅度选择电路

166·双限三态比较电路

167·下限检幅选择电路

168·基本采样保护电路

169·RC无源网终的低通滤波电路

170·滤波电路接到组件的同相输入端

171·滤波电路接到组件的反相输入端

172·简单二阶RC滤波电路

173·典型RC有源滤波电路

174·两阶有源滤波电路

175·多路反馈二级有源滤波电路

176·典型二阶高通有源滤波电路

177·基本带通滤波电路

178·典型带通滤波电路

179·用双T网络组成的带阻滤波

180·输出限幅的反相器

181·实用差值运算放大器

182·矩形波振荡电路

183·阻容移相触发电路

184·电热褥调温装置

185·宽度可调的矩形波发生器

186·简单的锯齿波发生器

187·幅频可调的锯齿波发生器

188·单相桥式整流常用画法电路

189·全波整流电路的最大反向峰值电压

190·电容滤波电路

191·电容滤波带电阻负载

192·全波整流电容滤波电路

193·RC滤波电路

194·多段RC滤波电路

195·基本的LC滤波电路

196·T型滤波电路

197·二倍压整流电路

198·三倍压整流电路

199·基本稳压管稳压电路

200·基本调整管稳压电路

201·具有放大环节的稳压电路

202·调整管稳流电路

203·电子滤波器

204·串联稳压电路

205·并联稳压电路

206·电子催眠器

2O7·三端集成稳压电路

208·正电源输出可调的集成稳压电路

209·单相全波可控整流

210·硅稳压管稳压电路

211·单相半波可控整流

212·单相桥式半控整流

213·充电用硅整流器原理

214·感性负载对晶闸管的影响

215·晶闸管触发导通试验

216·反电动势负载晶闸管电路

217·简易电子调压电路

218·测试单结管分压比n

219·单结管振荡电路

220·单结管触发应用电路

221·二极管""门电路

222·三极管""门电路

223·与逻辑形象化

224·或逻辑形象化

225·非逻辑形象化

226·三极管""

227·三极管"与非"

228·三极管"或非"

229·三扳管双稳态电路

330·三极管单稳态电路

231·三极管多谐振荡电路

232·置位触发电路

233·射极耦合双稳态

234·对称式多谐振荡器

235·环形多谐振荡器

236·微分型单稳态电路

237·集成施密特电路

238·矩形波发生器

239·单脉冲电路

240·连续脉冲发生器

2)电子部分实训项目:

1.常用仪器仪表的使用;

2.常用电子元器件的识别与检测;

3.电烙铁拆装与电子锡焊技能训练;

4.印刷线路板的制作;

5.三端集成稳压直流电源的制作;

6.串联型直流稳压电源的制作;

7.低频信号电压放大器的装配与测试;

8.具有负反馈信号放大器电路的制作与测试;

9.文式桥振荡器的焊接与调试;

10.电池电压监视电路的制作与测试;

11.电子催眠器电路的制作;

12.模拟"知了"电子电路的制作实训;

13.实用声控、光控节电照明灯的制作与实训;

14.语音报警喇叭的制作与实训;

15.逻辑测试器的制作与测试;

16.正负脉冲信号的制作与测试;

17.智力竞赛抢答器的制作;

18.水位报警器电路的制作;

19.迷你闪光彩灯的制作;

20.光控音乐门铃;

21.实用模拟自然风控制器的制作;

22.台灯调光电路;

23.实用CMOS触摸锁钥电路;

24.自动充电器的制作;

25.半导体收音机的组装与调试。

通用电子实验与电子技能实训考核实验室元件配置清单(每台)

实验部分:

元 件 名 称









5.1Ω

2

1/2W



51Ω

1

1/2W



100Ω

3

1/8W



150Ω

1

1/8W



200Ω

1

1/8W



300Ω

2

1/8W



470Ω

1

1/8W



510Ω

2

1/8W



820Ω

2

1/8W



1K

3

1/8W



1.5K

1

1/8W



2K

2

1/8W



2.4K

3

1/8W



2.7K

1

1/8W



3.3K

3

1/8W



3.9K

1

1/8W



4.7K

2

1/8W



5.1K

1

1/8W



6.8K

2

1/8W



10K

4

1/8W



13K

1

1/8W



20K

2

1/8W



39K

1

1/8W



51K

1

1/8W



100K

2

1/8W



200K

1

1/8W



1M

1

1/8W



10M

1

1/8W

电 位 器

470Ω

1

1/2W

电 位 器

1K

2

1/2W

电 位 器

10K

2

1/2W

电 位 器

22K

1

1/2W

电 位 器

100K

1

1/2W

电 位 器

470K

1

1/2W

电解电容

1UF

1

16V

电解电容

10UF

3

16V

电解电容

47UF

3

16V

电解电容

220UF

1

35V

电解电容

470UF

1

35V

瓷片电容

300P

1

63V

瓷片电容

1000P

2

63V

瓷片电容

0.01UF

2

63V

瓷片电容

0.1UF

1

63V

瓷片电容

0.47UF

1

63V

音频输入变压器



1



音频输出变压器



1



变 压 器

220/6V.6V

1

8W



1





390UH

1



二 极 管

4007

4



二 极 管

2AP9

1



发光二极管



2



稳压二极管

2CW54

2



稳压二极管

2CW76

1





10M

1



场效应管

3DJ6

1



单 结 管

BT33

1



晶 闸 管

KP1

2



三 极 管

3DG6

2



三 极 管

3DG12

1



三 极 管

3AX31

2



三 极 管

3DA1

1



三端稳压

7805

1



指示灯(信号灯)

6V   0.1A

1







4





8Ω/0.2W

1



继 电 器

6V

1



音乐集成

4V

1



电平开关和逻辑电平指示



1



集 成 座

14

2



集 成 座

16

1



集成运放

UA741

2



定 时 器

NE555

1



TTL与非门

74LS00

1



TTL非 门

74LS04

1



TTL与 门

74LS08

1



TTL与非门

74LS20

1



TTL或 门

74LS32

1





74LS42

1



TTL触发器

74LS74

1



七段译码器

74LS247

1



全 加 器

74LS283

1



CMOS或非门

CD4002

1



共阳数码器

546R

1



直流电表

10MA

1



直流电表

200MA

1



直流电表

1V

1



直流电表

15V

1



直流电表

±100UA

1



实训部分:

元 件 名 称

型 号

数 量

备 注

电 阻

0.5Ω

1

1W

电 阻

1Ω

1

1W

电 阻

36Ω

1

1W

电 阻

220Ω

1

1/2W

电 阻

470Ω

1

1/2W

电 阻

750Ω

1

1/2W

电 阻

1K

1

1/2W

电 阻

1.2K

1

1/2W

电 阻

1.8K

1

1/2W

电 阻

2K

1

1/2W

电 阻

2.7K

1

1/2W

电 阻

3K

1

1/2W

电 阻

5.6K

1

1/2W

电 阻

6.8K

1

1/2W

电 阻

8.2K

1

1/2W

电 阻

24K

1

1/2W

电 阻

47K

1

1/2W

电 阻

39K

1

1/2W

电 阻

100K

1

1/2W

电 阻

150K

1

1/2W

瓷片电容

0.01UF

1

63V

电解电容

220UF

1

63V

二 极 管

2AP9

1



三 极 管

9013

2



三 极 管

9012

6



通用线路板及组件

1

印刷线路板制作配件:敷铜板、毛笔、铅笔、复写纸、油漆

1

三端集成稳压直流电源的制作组件

1

串联型直流稳压电源的制作组件

1

低频信号电压放大器的装配与测试组件

1

具有负反馈信号放大器电路的制作与调试组件

1

文氏桥振荡器的焊接与调试组件

1

电池电压监视电路的制作与调试组件

1

模拟“知了”电子电路的制作与实训组件

1

实用声控、光控节电照明灯的制作与实训组件

1

语音报警喇叭的制作与实训组件

1

逻辑测试器的制作和测试组件

1

正负脉冲信号发生器的制作与测试组件

1

水位报警器电路的制作与测试组件

1

迷你闪光彩灯的制作与测试组件

1

光控音乐门铃的制作与测试组件

1

实用自然风控制器的制作与测试组件

1

台灯调光电路组件

1

Cmos触摸锁钥电路组件

1

自动充电器的制作组件

1

电子催眠电路的制作组件

1

半导体收音机的组装与调试组件

1

灯头(250V/5A、装底座)

1

蜂鸣器(6V、装底座)

1

元 件 名 称









镊 子



1



电烙铁及烙铁架



2



万 用 表

MF47

1



数字万用表

DT890B+

1



斜 口 钳



1



尖 嘴 钳



1



剥 线 钳



1



螺 丝 刀

- +

4



导 线



若干





实 验 台



1



实 验 桌



1



防 腐 皮



1



凳 子



2



智能通用电工、电子、电力拖动实验室设备(适用高校、专科、职业学院、中专、技校、职校 )

电力拖动实训平台

电机拖动及控制实训设备

电机与拖动实验室设备及装置

通用智能型电子实验与技能实训考核台

通用智能型电工实验和电工技能实训考核台

通用智能型电工、电子实验与技能实训考核台

通用智能型电工、电子、电拖实验与技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台维修电工实设备   更多产品>>

电工电子技术实训装置

电工技能实训考核台

电子技能实训考核台

电工、电子技能实训考核台

电工、电子、电力拖动技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台

电气控制实训装置(单面双组型)

电气实验实训室,主要服务机械制造自动化电工维修考核设备 更多产品>>

SB-528立式电工实验台

SB-528立式电工、模电、数电实验台

SB-528立式电工、模电、数电、电气控制实验台

SB-528立式电工、模电、数电、电气控制(带直流电机)实验台

SB-528E立式电工·模电·数电·单片机综合实验装置

立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置

智能型电工电子电拖PLC单片机综合实验装置

高级电工模电数电电力拖动实验设备、电工电子实验室设备、电工电子实验室、电力拖动实验台

电力拖动(工厂电气控制)实验装置

高级电工实验室成套设备(带功率表、功率因数表)

高级模电、数电实验室成套设备

021-61482202 021-61482206
