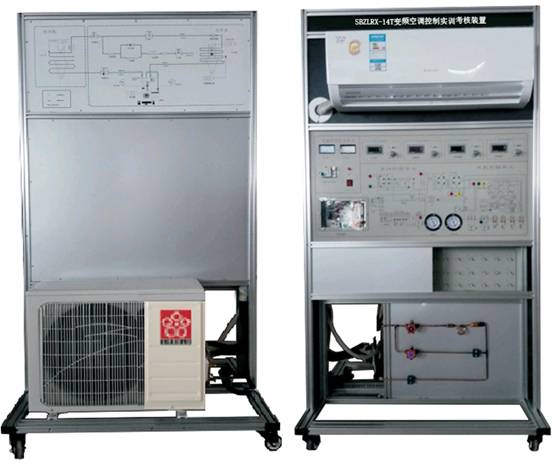

SBZLRX-14T变频空调控制实训考核装置



一、概 述

变频空调控制实训考核装置"是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的,适用于"制冷原理及应用""制冷空调技术""制冷空调设备维修与操作"等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体,布局合理、造型美观大方法。

二、特 点

1.设备由铝合金活动框架、电源台、实验仪器组等构成。前面板上丝印制完整的电气控制原理图,实验室台后印制有制冷管路原理图,变频电路全部移动到时实验台下,有机玻璃可左右移动,方便学生测量和观察。制冷管路上设置有手动阀门,和电磁故障阀门,可同时满足2.人在同一实验台上完成不同的实验内容方便实训考核,装置采用单相电源供电。

2.整个变频空调系统真实完整, 与市场上的变频空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能

3.装置直观展示了变频空调的系统结构和工作原理,便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯,使整个变频空调系统的实时工作状态一目了然;主面板中间印有电气控制系统原理图,并设有相应测试点;,屏背面可观察到整个制冷系统结构原理以及主要部件的实际物体,相应部件均有名称标识;并设有视液镜,可观察制冷剂状态

4..本实训装置设有故障模拟功能,提供室外执行部件的接线区域,开设应用性的实训项目,有较强的实训性。有利于学生将理论应用于实际,并培养学生实际操作动手能力;有利于开展技能鉴定、考核工作

5..设有电流型漏电保护装置;并有热保护器件,对压缩机进行过热、过载保护;实训强电连接导线及插座采用手枪插式全封闭结构,使用方便、可靠、防触电

三、技术参数

1.输入电源:单相三线~220V±10% 50Hz

2.装置容量:<1.5kVA

3.外形尺寸:1060cm×68cm×162cm

4.制冷剂类型:R410(由机型而定)

四、设备配置功能

实训装置由控制屏、实训桌、空调室外机组、空调室内机组、测量仪表、模拟故障检测单元、模拟故障箱等组成

1.实训台:铝合金双层亚光密纹喷塑结构,铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。,。装置背面可观察制冷系统管路的结构,前,用于模拟空调机机电气故障排除和设置。

2.故障设置故障单元,实训台左下方为故障设置单元,老师可在设置单元 内设置几十个故障。

学生故障排除,实训台右下方为故障设置单元,学生可分析故障,检测出故障的发生单元和位置,

4.空调整机单元1套:包括热泵型分体空调所必需的一些部件,如蒸发器、冷凝器、压缩机、四通阀等,管路中还设有控制阀等实训所必需的部件

5.交流电源控制单元:单相三线220V交流电源供电,交流电压表1只, 测量范围0~250V,用于监测电网电压;交流电流表1,测量范围0~5A,用于观测系统启动电流及监测系统正常工作电流,漏电保护器控制控制屏总电源,控制屏的供电由钥匙开关控制

6.制冷系统压力检测单元:提供2只真空压力表,测量范围分别为-0.11.5MPa-0.13.5MPa,可显示系统工作时低压侧和高压侧的压力

7. 温度检测单元:提供4只温度表,,三位半数显,分别测量进风口温度、出风口温度、冷凝器温度和蒸发器温度

8. 模拟故障设置:模拟故障设置多元化,实验台设置有蒸发器脏堵、冷凝器脏堵、电气故障 设置类型有电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等故障点20多个。

9.模拟排除故障:,实验台上设有制冷故障排除,蒸发器脏堵、冷凝器脏堵、电气故障 排除,电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路排除等20多个

★五、空调器运行数据分析系统:

配有变频空调故障测试系统一套:

1,数据测试系统可快速测量空调故障发生的电路部分

2可鉴听空调机有通信收据。

3可模拟个机与空调机内机的空调通信收据,从而来控制内机

4测量机器的运行状态,读出各传感器的实时温度。

5 可测量各个个空调运行数据

6可模拟个机与空调机内机的空调通信收据,从而来控制外机

六、装置的配置清单:

序号

名称

主要技术指标

数量

单位

1

变频热泵式分体空调制冷系统实训考核装置



1

2

变频热泵式分体空调系统流程板



1

3

变频热泵式分体空调智能化考核系统



1

4

温度表

XMZFH)-600数显

4

5

压力表

MF35指针式

2

6

电压表

NF300、数显

1

7

电流表

NF300、数显

1

8

变频热泵式分体空调教学软件

热泵式分体空调制冷状态系统流程动画演示、. 热泵式分体空调制热状态系统流程动画演示、四通换向阀结构及工作原理动画演示、压缩机结构及工作原理动画演示、空调控制电路工作原理动画演示、整流稳压电路工作原理动画演示、涡旋式压缩机工作原理动画演示、制冷系统结构组成及说明动态演示。

1

七、实训项目

1.初级技工基本技能实训

2.制冷系统专用工具的基本操作

3.制冷系统管件焊接

4.制冷系统的检漏

5.制冷系统的抽真空与充注制冷剂R22

6.中级技能实训(设计、安装、调试及检修

7.KFR-23型空调主控板电路原理

8.空调电器元件的测量及系统运行

9.KFR-23型空调器故障与分析

10.空调检测与故障分析

11.变频空调电器元件的测量及系统运行

12.变频空调的故障与分析

13.N2线圈:模拟变压器T的副边N2开路,整机不工作

14.桥式整流桥堆:模拟桥式整流桥环+12V无输出,整机不工作

15.7805稳压块输出:模拟7805稳压块坏+5V无输出,整机不工作

16.红外接收管1脚:模拟红外接收管无电源输入,不能遥控

17.X105温度传感器电阻:模拟室内环境温度很高,可制冷不能制热

18.IC1P13脚:模拟IC1P13无信号输出

IC1P12脚:模拟IC1P12无信号输出

19.继电器RY4线圈:模拟继电器RY4线圈坏,辅助不起作用

20.继电器RY2线圈:模拟继电器RY2线圈坏,室外风机不转

21.继电器RY7线圈:模拟继电器RY7线圈坏,室内风机低速时风机不转

22.继电器RY6线圈:模拟继电器RY6线圈坏,室内风机中速时风机不转

23.继电器RY5线圈:模拟继电器RY5线圈坏,室内风机高速时风机不转.断开24.RY1线圈:模拟继电器RY1线圈坏,压缩机不工作

25.继电器RY3线圈:模拟继电器RY3线圈坏,电磁四通阀不工作

26.继电器工作指示灯:7个继电器的工作电源指示灯不亮
