SBGK-D型过程控制实训平台
一、概述：
过程控制综合实验装置、教学和科研共用和DCS)可切换的过程控制实训平台控制系统(PLC PLC:西门子S7- DCS:中控300PLC部分可为学生提供学习PLC控制的实验/实训场地: SIS部分让学生掌握安全仪表系统的组成、工作原理和维护。过程控制系统的现场实际情况，尤其是对气动薄膜调节阀的学习。 DCS部分可以让学生亲自动手实操DCS下位机组态和上位机显示通讯等软件部分，也可以近距离体 PLC部分可为学生提供学习PLC控制的实验/实训场地:薄膜调节阀的学习。 DCS部分可以让学生亲自动手实操DCS下位机组态和上位机显示通讯等软件部分，也可以近距离体验过程控制系统的现场实际情况，尤其是对气动SIS部分让学生掌握安全仪表系统的组成、工作原理和维护。
过程控制实训平台、过程控制综合实验装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，并提供用户更友好的开发接口。
1、功能：
(1)可满足"自动调节原理"，"过程控制"，"控制仪表"，"自动检测技术与传感器","计算机"及相关课程的教学实验需求；
(2)可作为有关企业技术人员、仪表操作人员、系统运行监控人员的实习、培训实验设备。
2、技术支持：
公司依托浙江大学强大的技术支持，拥有过程控制实验装置的自主开发能力。结合控制领域的新理论、新方法，公司将源源不断研制和创新实验设备，开发各种先进控制算法，以适应高校教学实验改革，满足现代化教育发展的需要，促进向更高层次发展。
公司倡导诚信服务，竭力做好客户服务和技术支持工作。通过直观真实的实验，使学生全面系统地了解过程控制系统的特性，学习掌握控制系统的设计与实现方法。
二、产品结构与特点：

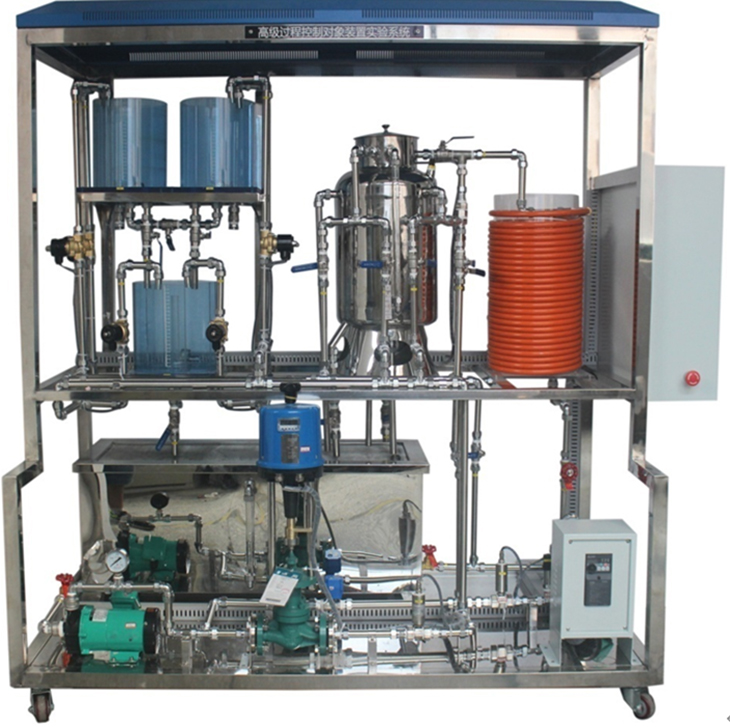

1、外形结构：
2、设备特点：
（1）三水箱配置；双路供水系统。
（2）实验柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
（3）人性化设计，配有储水箱，进排水自控装置，减轻实验人员劳动强度。配有实验专用线的挂线架，取线挂线方便、整洁、美观。为实验文明操作提供条件。
（4）装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
（5）安全度高，系统配有漏电保护，带保护套的专用实验电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。
（6）开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。
（7）锅炉加热程控保护系统
A、锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制系统不能控制可控硅调压器工作。
B、电加热管电源控制开关采用钥匙开关，不实验时，由教师保护放置钥匙，避免无关人员误操作。
（8）电源保护措施
A、加有电流型漏电保护器。
B、三相电源加有保险管，防止断路。
（9）电源启停控制方式；采用启停按钮控制接触器来控制电源的启停。
（10）漏电保护装置及安全性和安全承诺；
A、各种电源及各种仪表的可靠的保护功能
B、各种电源及各种仪表的强电采用开关控制，学生不自行接线，不存在强弱电混插的问题。
C、实验强电接线插头采用封闭式结构，防止触电事故的发生。

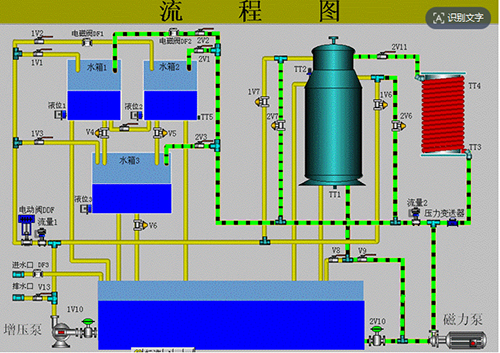

(8)系统水路图
三、技术参数与要求:
1、供电电源：单相交流电源：220VAC±10%、50Hz±5%、16A，系统必需接地良好。
2、实验室应有水源和进排水口。进排水口与设备间距离一般要求小于10米
3、上位计算机组态软件
4、外形尺寸（组合后）：2200mmX1900mmX700mm。
5、重量：实验柜，约重200Kg；实验台+实验架，约重250Kg
四、系统配置
|
执行机构 |
||||
|
名称 |
单位 |
数量 |
备注 |
特点 |
|
气动调节阀（含阀门定位器） |
只 |
1 |
电动调节阀是新一代超小型气动式一体化直行程电动调节阀。采用精小型电动执行器伺服放大器，它以220V交流电源为驱动电源，输入标准的4～20mADC控制信号，经伺服放大器控制，使电机带动减速器运行而产生轴向推力，使阀芯移动，改变阀门的开度，达到对液位，流量等工艺参数的调节，从而实现自动控制的目的。超小型直行程单座电动调节阀。广泛应用于电力、暖通中央空调、冶金、轻工等行业的自动化控制系统，更适用于高校教学和科研设备。 阀体为铸铁材质，阀芯为不锈钢材质，国标法兰安装，DC4～20mA电流信号控制，工称通径DN15。该调节阀为直行程气动控制调节阀，具有精度高、技术先进、体积小、重量轻、推动力大、耗气量少、可靠性高、操作方便等优点。由控制器直接发送模拟信号控制阀门定位器，阀门定位器驱动执行机构动作，使用和校正都非常方便； |
等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大,比普通的电动阀贵 |
|
二相磁力泵 |
台 |
1 |
静音，工作电源：220VAC，50Hz，120W |
声音比较小,有利于实验室保持安静,工作的稳定性非常好 |
|
传感变送器 |
||||
|
扩散硅压力（液位）变送器 |
只 |
3 |
选用美国NovaSensor原装进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）。 |
不锈钢隔离膜片,适用范围广,高精度,高温定性,高可靠性,结构精巧安装方便,零点漂移小,它的价格是普通的传感器的两倍 |
|
压力变送器 |
只 |
1 |
选用美国NovaSensor原装进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）。 |
|
|
Pt100温度传感器及温度变送器 |
套 |
4 |
Pt100：A级；温度变送器：0.5级精度，0-100℃。 |
|
|
涡轮流量计及流量变送器 |
套 |
2 |
（1）量程：选0-800L/h；（2）输出信号：4-20mADC；（3）精度：0.2级。 |
结构小巧精致,安装方便,精度高 |

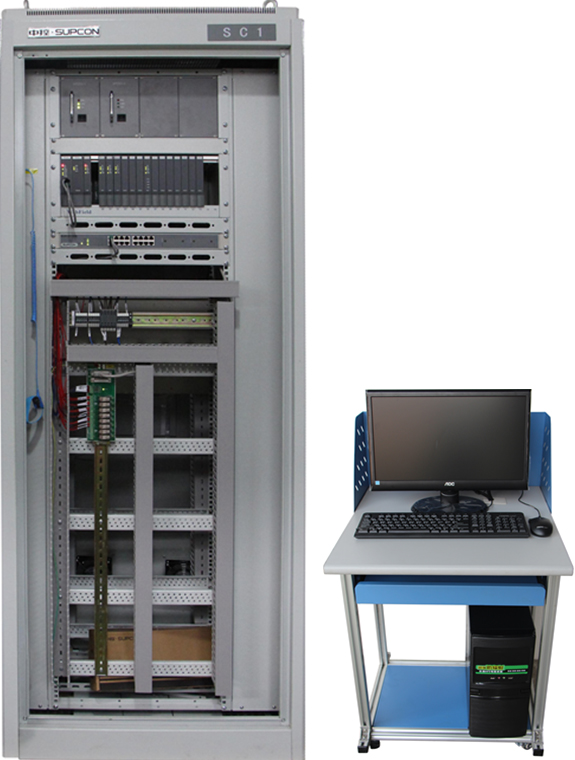

DCS配置清单
|
序号 |
名称 |
卡件号 |
数量 |
单位 |
|
1 |
机柜（2100×800×600) |
XP202X |
1 |
个 |
|
2 |
I/O机笼 |
XP211 |
1 |
个 |
|
3 |
数据转发卡 |
XP233 |
1 |
块 |
|
4 |
主控制卡 |
XP243X |
1 |
块 |
|
5 |
电源 |
PW732 |
1 |
个 |
|
6 |
电源卡 |
XP258-2 |
1 |
个 |
|
7 |
8路电流信号输入卡 |
XP351 |
1 |
块 |
|
8 |
8路模拟量输出卡 |
XP372 |
1 |
块 |
|
9 |
16路数字信号输出卡 |
XP367 |
1 |
块 |
|
10 |
空卡 |
XP000 |
11 |
块 |
|
11 |
不冗余端子板 |
XP520 |
2 |
块 |
|
12 |
16路继电器输出端子板 |
TB367-GPRU |
1 |
块 |
|
13 |
DI/O端子板转接模块 |
XP529 |
1 |
块 |
|
14 |
中控交换机 |
SUP-2218 |
2 |
套 |
|
15 |
外配电源 |
PW732 |
1 |
个 |
|
16 |
空开 |
10A |
6 |
个 |
2、操作站软件
|
序号 |
名称 |
型号 |
数量 |
单位 |
|
1 |
实时监控 |
PRO 111 |
1 |
套 |
|
2 |
工程师组态软件 |
PRO 135 |
1 |
套 |
西门子控制器清单
|
CPU |
块 |
1 |
CPU 315-2 DP/ PN6ES7 315-2EH14-OABO |
德国 |
|
|
CPU电源 |
块 |
1 |
6ES7 307-1BA00-0AA0 |
德国 |
|
|
MMC |
块 |
1 |
存储卡128KB6ES7 953-8LG11-0AA0 |
德国 |
|
|
SM332 |
块 |
1 |
2路模拟量输出 |
|
|
|
SM331 |
块 |
1 |
8路16位AI6ES7 331-7KF02-0AB0 |
德国 |
|
|
DP/PA耦合器（IM157） |
块 |
1 |
为DP子站将PA设备连入PROFIBUS-DP，与现场总线型对象互联时选用 |
德国 |
|
|
Profibus-PA温度总线仪表 |
块 |
1 |
温度测量带PA输出7NG3213-0NN00 |
德国 |
|
|
Profibus-PA液位总线仪表 |
块 |
1 |
液位测量带PA输出7MF4634-1DD2-3AF6 |
德国 |
|
|
导轨 |
块 |
833mm |
DIN专用导6ES7 390-1AJ30-0AA0轨 |
德国 |
|
|
连接器 |
套 |
5 |
20脚前连接器40脚前连接器6ES73921AJ000AA0 |
德国 |
|
|
WinCC7.0 |
套 |
1 |
带权 |
德国 |
|
|
STEP7 v5.4 |
套 |
1 |
编程软件（带权） |
德国 |
|
|
T型头 |
|
3 |
|
德国 |
|
|
终端电阻 |
|
|
6ES7972-0BA41-0XA0 |
德国 |
|
|
DP专用电缆 |
|
5米 |
6XV1830-0EH10 |
德国 |
|
|
其它设备 |
|||||
|
实验用淡蓝色透明有机玻璃水箱 |
只 |
3 |
三个圆型有机玻璃水箱 |
||
|
锈钢温控实验箱 |
只 |
1 |
由加热箱、冷却箱、溢流箱、加热环、Pt100、温度变送器组成，加热箱内无水断电保护装置，也防止温度干烧。 |
||
|
不锈钢储水箱 |
只 |
1 |
内有独特的结构设计和不锈钢过滤网，拆洗方便 |
||
|
储水箱自动进、排水装置 |
套 |
1 |
自动进排水减轻实验老师工作 |
||
|
接触器 |
只 |
4 |
施耐德（德国） |
||
|
继电器 |
只 |
4 |
欧姆龙（日本） |
||
|
电磁阀 |
只 |
4 |
三力信（国产） |
||
|
液面探头 |
只 |
2 |
自制 |
||
|
配有24v直流稳压电源 |
只 |
2 |
朝阳电源 |
||
|
全部不锈钢管及配件，增加设备的使用寿命。 |
套 |
1 |
外加工 |
||
|
实验柜 |
台 |
1 |
2000mm（高）×1200mm（长）×700mm（宽）；采用全开放式设计，美观大方，操作维护方便 |
||
|
实验台及实验架 |
套 |
1 |
外加工2000mm（高）×1200mm（长）×700mm（宽） |
||
|
锅炉保护系统 |
套 |
1 |
锅炉加热防干烧系统 |
||
五、实验目录：
DCS控制实验内容
特性实验
1、水箱单容特性实验
2、水箱双容特性实验
3、上下水箱双容特性实验
4、电动阀流量特性实验
5、变频器流量特性实验
6、温度特性实验
7、压力特性实验
单回路控制实验
1、电动调节阀支路单容液位控制实验
2、变频器支路单容液位控制实验
3、上水箱双容液位控制实验
4、上下水箱双容液位控制实验
5、三容液位控制实验
6、电动调节阀支路流量控制实验
7、变频器支路流量控制实验
8、锅炉内胆温度控制实验
9、锅炉内胆温度位式控制
串级控制实验
1、上水箱双容串级控制实验
2、上水箱液位与电动阀支路流量串级控制实验
3、上水箱液位与变频器支路流量串级控制实验
4、三闭环三容液位串级控制实验
5、温度串级实验
6、温度流量串级控制实验
7、温度与温度的串级控制实验
比值控制实验
1、单闭环比值流量控制实验
2、随动流量比值控制实验
前馈反馈控制实验
1、下水箱液位流量前馈反馈控制实验
2、锅炉内胆温度流量前馈反馈控制实验
解耦控制实验
1、液位温度解耦控制实验
2、上水箱双容液位解耦控制实验
滞后控制实验
1．Smith预估控制实验
