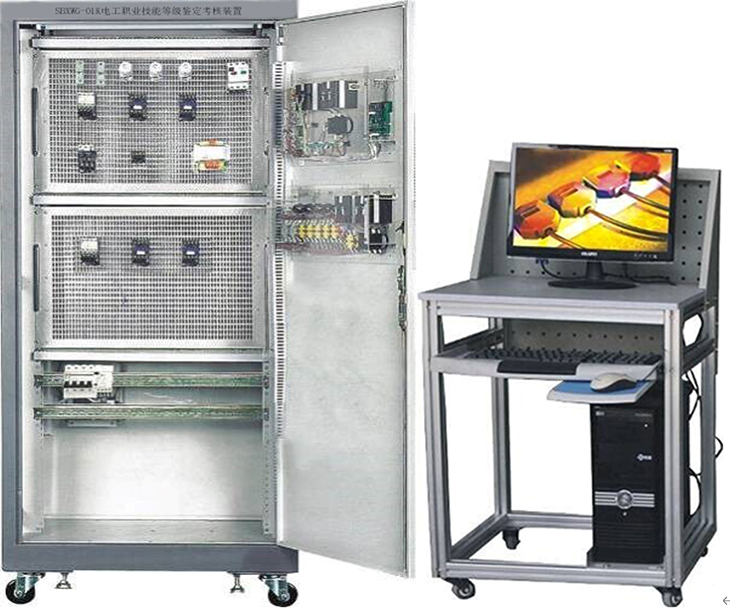

SBXWG-01K电工职业技能等级鉴定考核装置

1.1 产品简介

"电工职业技能考核装置" 是根据劳动和社会保障部与机械工业部联合颁发的《工人技术等级标准》和《职业技能鉴定标准》的要求进行设计，可针对机械工业出版社出版的机械工人职业技能培训教材《高级维修电工技术》中列出的电气控制线路和实用电子线路等进行实际操作训练；同时还参考了部分省市《高级维修电工技能考核试题》的操作考核项目。本实训柜实训内容包括实用电子技术、继电控制电路、机床电路、双速电机控制电路、直流电机控制电路、PLC控制、变频器应用、直流调速器应用、触摸屏应用等，是一套集培训学习、理论验证、实际操作训练、考核鉴定于一体的多功能设备。

1.2 特点

（1）本装置采用双面柜式结构，双开门，并且打开90°后与柜体正面齐平，柜门打开后背部可安装公司通用开模底盒形式的模块，柜体配置可拆卸的网孔板模块，网孔板可根据需求固定各类器件，也可以作为小平台进行散件安装实训。

（2）柜门打开后背部可安装通用开模底盒形式的模块，方便日后产品的升级，可扩展单片机、数电、模电、显示光电子等多种实验模块。

（3）可拆卸网孔板配置各种专业的器件组装成各类模块，可拆卸，配置灵活，安装方便，可以随意更换和组装不同等级的配置，丰富产品的种类和应用范围。

（4）设置电压型及电流型漏电保护、过电流保护及停电保护等安全保护体系，确保操作者的人身安全。

2 性能参数

（1）输入电源：三相五线制 380V±10% 50Hz

（2）输出电源：

单相交流： 220V/10A 50Hz

三相四线： 380V/5A 50Hz

直流电源：电枢电源：0～200V/4A

励磁电源：DC200V/4A

（3）外型尺寸：792mm×650mm×1870mm,展开尺寸：1595mm×650mm×1870mm

（4）整机容量：＜2.0KVA

（5）重量：＜200kg

（6）工作条件：

环境温度： -10℃～+40℃

相对湿度：＜85%（25℃）

（7）运输条件：环境温度 -40℃~+50℃；相对湿度90％

3 产品组成

3.1 柜体单元

机柜材料采用1.2mm厚冷轧优质钢板制作，根据各接口的要求，布置了适当的加强筋和功能条；需求承重量为50kg，实际承重量为100kg；表面采用深灰色喷塑处理。

1、提供带刹车功能的万向轮；

2、提供三相四线插座以及单相九孔插座，用以对外供电；

3、提供照明用日光灯；

4、提供2组护套插座及接线端子排电源接口；

5、提供网孔板模块搭载空间；

6、提供接地柱；

7、提供实训时电机摆放空间；

8、提供储物空间，充分利用柜体背面空间（单面柜）。

3.2 柜门单元

采用1.2mm厚冷轧优质钢板制作，根据各接口的要求，布置了适当的加强筋和功能条；需求承重量为10kg，实际承重量为30kg；采用插入式设计，模块箱放入时方便、稳定，取出时方便；表面采用深灰色同主柜体喷塑处理；尺寸：1560*394*115mm。

1、正反柜门分为双开门，并且打开90°后与柜体正面齐平，柜门打开后背部可安装通用开模底盒形式的模块，包括仪表、信号源、单片机、数电、模电、显示光电子等多种实验模块；

2、提供小型工具和物料的储物空间；

3、提供柜门上锁、定位功能。

3.3 电源控制屏

电源板采用2mm厚板钢板制作，横向两端有2只不锈钢提手；需求承重量为5kg，实际承重量为15kg；采用挂入螺钉固定式设计，电源板放入时方便、稳定，取出时方便；利用接线端子转换盒进行二次供电；表面采用浅灰色喷塑处理；尺寸：728*245*15mm。

1.提供实训用单相220v电源；

2.提供实训用三相380v电源；

3.提供实训用直流励磁电源和可调电枢电源；

4.提供整个实训装置的启停控制，包括照明电路的开关控制；

5.漏电保护、短路保护；

6.提供电源输出的护套插座和接线端子排的转接口；

7.提供三相电源输出的电压显示。

3.4 网孔板挂板单元

网孔板采用.2mm厚不锈钢板制作，镀彩锌，开孔直径为6*20AB孔，横向两端有2只不锈钢提手；需求承重量为10kg，实际承重量为20kg；采用挂入螺钉（4只M5*12）固定式设计，网孔板放入时方便、稳定，取出时方便；尺寸：728*332*15mm。

1、正面可同时安装4个网孔板挂板，提供实训空间。

2、利用网孔板搭建的各类模块可以随意更换，也可以配置散件自行搭建实训线路。

3、网孔板配置各种专业的器件组装成各类模块，可拆卸，配置灵活，安装方便，可以随意更换和组装不同等级的配置，丰富产品的种类和应用范围，主要涉及电气、自动控制等专业的实训内容，配合钣金支架提供无法固定在网孔板上的其他物料。学生实训时，在网孔板根据任务要求安装元器件并规范接线后，固定在平台上即可进行相关实训任务。

3.5 通用模块单元

通用开模模块由模块面板（冷轧钢板或者PCB板）和工业塑料开模底盒组成。放置于柜门反面。

配置相关通用模块能完成电工基础、电子技术、电力电子、测量仪表、低压电源等方面的实训内容。

4 实训内容

一、动力照明电路

任务一日光灯电路实验

任务二两地控制一盏灯电路实验

任务三常用仪表及电流互感器安装电路实验

任务四单相电度表安装电路实验

任务五三相电度表安装电路实验

任务六万能转换开关和电压表测量三相电压实验

任务七单相电机调速实验

任务八白炽灯红外延时开关实验

任务九白炽灯触摸延时开关实验

二、动力控制电路

任务十三相异步电动机点动控制

任务十一三相异步电动机自锁起停控制

任务十二三相异步电动机两地控制

任务十三接触器互锁控制三相异步电动机正反转

任务十四电气和机械双重联锁控制三相异步电动机正反转

任务十五时间继电器控制三相异步电动机延时正反转

任务十六双电机手动顺序启停控制

任务十七双电机自动顺序启动控制

任务十八三相异步电动机延时启停控制

任务十九三相异步电动机Y/△启动手动控制

任务二十三相异步电动机Y/△启动自动控制

任务二十一三相异步电动机能耗制动控制

任务二十二三相异步电动机可逆运行双向能耗制动控制

任务二十三三相异步电动机反接制动控制

任务二十四三相异步电动机自往返控制

任务二十五三相异步电动机带点动正反转控制

任务二十六三相异步电动机串电阻降压启动控制

任务二十七电动机串电阻降压启动反接制动控制

任务二十八万能转换开关控制电机正反转电路

任务二十九电动葫芦电气控制

任务三十 C620型车床控制电路

任务三十一 Z3040型摇臂钻床电气控制电路

任务三十二 X62W型万能铣床电气控制电路

三、自动控制技术

PLC主机配置：PLC可编程控制器： S7-200SMART CPU ST40数字量24 点输入/16 点输出，1 个以太网通信端口,一个RS485串口。
