2022年7月24日

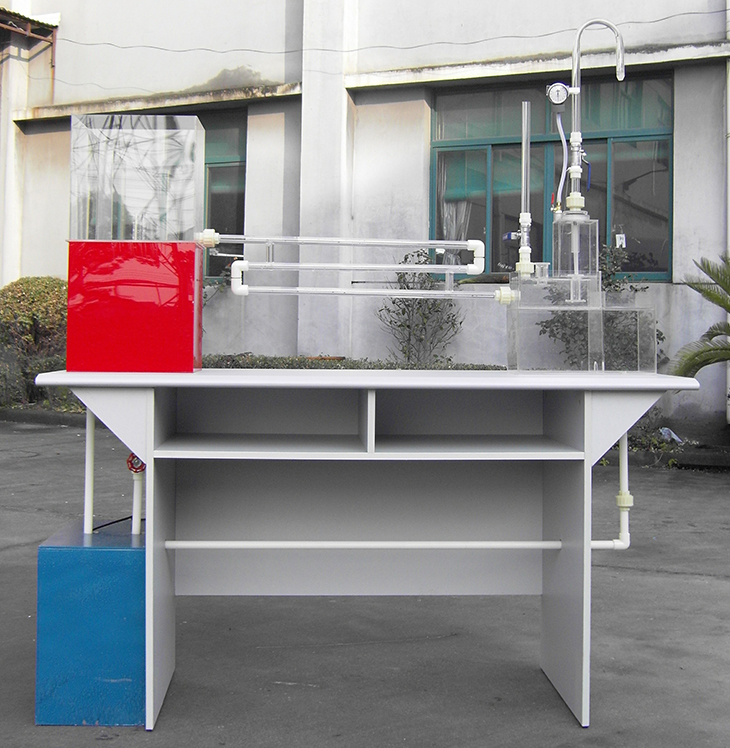

SB-SJ水击演示试验台
1、外形尺寸：1800×500×1500mm
2、工作电压：220V
功率：60W
3、主要用途：观察水击现象，水击压力的大小，水击产生的原因。
4、主要配置：移动式不锈钢实验台、循环水箱、恒压水箱、测压计、水击仪
5、循环水箱：白色PVC
6、恒压水箱：5mm亚克力板制成
7、水泵：
220V 50Hz 60W 扬程2.3米流量2000升/小时；

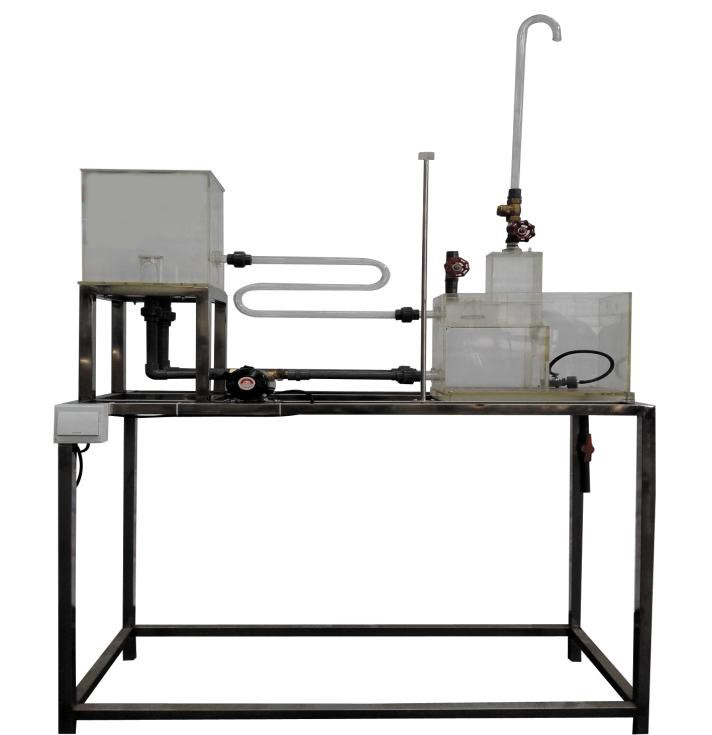

SB-SJT自循环水击实验装置
一、实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、演示水击扬水机、水击波传播（水击能的利用）的工作原理。
3、演示调压筒消减水击压强的工作原理。
二、主要配置：
水泵、测压表、恒位水箱、集水箱、水击室、压力室、供水管、调压筒、扬水机出水管、阀门、不锈钢框架。
三、技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、作用水头：250mm±10
mm，水击升压大于3000mm。
3、调压筒调压作用比：η>60%。
4、压力表：医用精密小量程压力表。
5、扬水机出水管：400mmH20,水击扬水机最大扬程：370mm，水击扬水机扬程可达1.5倍作用水头。
6、流量：供水最大流量Qmax=300
ml/s；实验管道流量 Qp=0~200 ml/s。
7、恒位水箱、集水箱、供水管、调压筒、扬水机出水管、水击室、压力室均由有机玻璃制成，实验原理构造一目了然。
8、低噪声无锈蚀水泵，扬程：10m，最大流量：12L/min，转速：2800r/min，功率：100W。
9、实验所用的流体-水为全循环使用设计，充分节约水资源。
10、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
11、外形尺寸：1100×500×1700mm（长×宽×高），框架为可移动式设计，带脚轮及禁锢脚。
|
