工业制冷系统实训考核设备,工业制冷实训系统

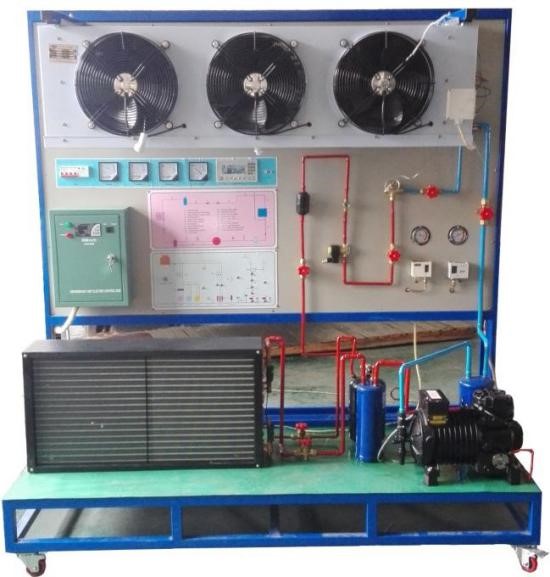

SB-RFS2工业制冷系统实训考核装置



1、产品概述

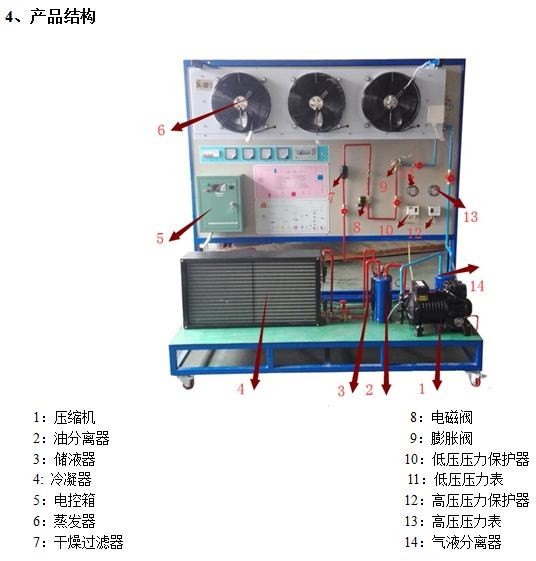

工业制冷系统实训考核装置主要由半封闭式制冷压缩机、冷凝器、蒸发器、膨胀阀和故障设置开关、测试仪表等组成。实训台通过手阀开关和钮子开关分别来设置管路系统和电控系统的 20 多种故障。设备采用先进的电控系统并具有具有开相,缺相, 过流等保护功能。蒸发器风扇采用变频器控制速度。配备 8 路温度计,电压表,电流表,功率表,功率因数表和压力表,能实时观察运行参数

实验台装有压力保护器,防止压力过高或过低对设备造成损坏。制冷系统的高、低压管路,分别涂成红色和蓝色,易于教学而且美观。产品底脚配置 4 个万向轮,可自由移动。

2、技术参数

1)电源:三相,AC380V/50HZ,带漏电、过流、断相、相序保护

2)尺寸:1980*800*1980mm

3)制冷剂:R22

4)环境温度:-5~+40℃

3.实验目的

了解实训台制冷系统工作原理;

了解实训台电气控制系统工作原理;

了解实训台各故障点现象;

掌握实训台的工况分析和实验数据计算。

5、故障点说明

1)电控系统

① 断相或缺相故障设置

②电磁阀不工作故障设置

③化霜加热管 1 不工作故障设置

④ 化霜加热管 3 不工作故障设置

BT 不显示故障设置

⑥系统制冷时 SA 断路故障设置

FR 开路故障设置

BP 开路故障设置

CP 开关开路故障设置

KM1 线圈开路故障设置

系统化霜时 SA 断路故障设置

KM2 线圈开路故障设置

2)制冷系统

① 压缩机排气阀故障设置

② 压缩机回油故障设置

③ 油分离器与冷凝器之间管路故障设置

④ 冷凝器与储液器之间管路故障设置

⑤ 储液器与干燥过滤器之间管路故障设置

⑥ 电磁阀与膨胀阀之间管路故障设置

⑦ 膨胀阀与蒸发器之间管路故障设置

⑧ 蒸发器与压缩机之间管路故障设置

⑨ 压缩机吸气阀故障设置
