蒸汽供暖系统综合实训装置

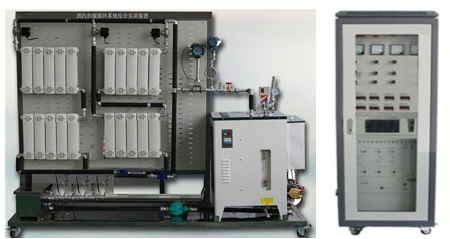

SBKZQ-1型蒸汽供暖系统综合实训装置

一、产品概述

"蒸汽供暖系统综合实训装置" 以可编程控制器PLC为控制核心，上位机组态软件作为监控界面，实时显示工作状态与运行参数。系统主要由电蒸汽锅炉、供热管道和散热片三个基本部分组成，并设有膨胀水箱、凝结水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、疏水阀、温度采集模块、压力采集模块、流量采集模块等附属设备，可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。

二、技术性能

1.输入电源：三相四线～380V±10% 50Hz

2.工作环境：温度-10℃～+40℃；相对湿度＜85%(25℃) 海拔＜4000m

3.装置容量：＜10kVA

4.设有电压型漏电保护、电流型漏电保护、接地保护，安全符合相关国家标准

三、系统配置

1.实训台

实训台采用板金结构，整个供暖系统布置在网孔板上。

2.蒸汽供暖系统

系统由电蒸汽锅炉、供热管道、散热片、膨胀水箱、凝结水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、疏水阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。主要设备的技术参数如下：

(1)电蒸汽锅炉

加热器功率：9kW

蒸汽温度：170℃

额定蒸汽压力：0.7MPa

额定蒸发量：12kg/h

(2)膨胀水箱

采用不锈钢材料制成，配有信号管（用于监测水箱内的水位）

(3)德国威乐小型热水泵

额定功率：95W

额定扬程：6m

额定流量：1.08m3/h

3、系统管道：

系统采用DN15不锈钢管道，接头：采用了快速连接方式，可方便折装，

4、上位机可显示、控制方式，切换在任何一种模式下，软件上的会动画显示其工作原理过程

序号	参数	控制模式
1	进口温度	供热模式1
2	进口温度	供热模式2
3	进口压力	供热模式3
4	出口压力	供热模式4
5	进口流量
6	进口流量
7	供热量

5、控制柜

铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及PLC主机单元。

6、制冷供暖考核装置智能物联网平台

1）、制冷考核装置智能物联网平台：是公司自主研发生产的物联网智能化制冷考核装置设备管理平台、集中管理、远程控制、报表打印、数据分析等应用功能 ,能同时管理224台制冷空调实验装置。

2）该系统由云平台后台管理软件与物联网硬件设备组成，设备连接至云平台，可通过后台云平台管理软件远程监测每台空调的运行状态，实现的统一管理、远程开关、云平台存储并分析数据，用户可根据大数据分析结果制定制冷空调实验装置节能减排管理方案

3）设备硬件：分为中继路由与智能终端，中继与终端之间采用无线通讯，抗干扰能力强，覆盖范围广；制冷考核装置可通过连接本地局域网或连接互联网的电脑、手机等，对所有空调状态进行集中监测和管理。

4)子系统，系统由多个子系统组成，独立显示控制数据，数据显示窗口：液晶面板，可同时显示温度，湿度等数据。

A、云平台：云平台24小时实时监控制冷供暖考核装置设备的运行状态，远程控制、存储并分析数据、连接互联网的电脑、手机登陆。

B、组网方式：设备可能过LORA、RS485等方式连接，并通过NB-IOT GPRS、4G-LTE、以太网、WIFI连接。

C、服务器：可通网络环境特殊要求的客户服务

D、数据分析：可记录制冷供暖考核装置用电量，温度、湿度用可能特殊用电量合理配置，

E、远程辅助控制中心：通过手机电脑、WEB网页远程控制设备、远程开关制冷考核装置、查看实时温度、自动记录温度、湿度数据、远程温度温度准、远程设置控制器每一台参数
