2022年7月24日

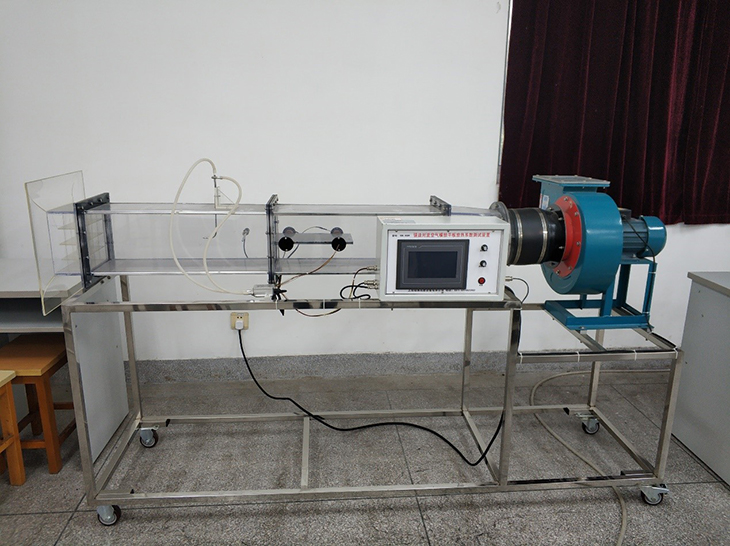

SB-569R强迫对流空气横掠平板放热系数测试装置
一、技术特点：
(1)测定空气横向流过平板壁面的平均温度，平板内电加热器的电流、电压，平板壁面周围空气温度。
(2)测定空气横向流过平板强迫对流放热系数，根据对强迫对流放热的相似分析，将实验数据整理出准则方程式。
二、技术参数：
(1)电镀紫铜平板试件规格：δ=0.1
mm，长度280mm，宽度190 mm，表面黑度
ε=0.2，导热系数λ=15 (W/m℃)；
(2)电镀紫铜平板电加热器电源：AC220V，额定电流5A，电加热功率：≤500W；
数显电压表：AC220V，精度0.2级；
数显电流表：量程5A，精度0.2级。
(3)电镀紫铜平板温度测试传感器：采用进口DS18B20；
(4)温度测量：-55～+127℃，精度：±0.2FS；
(5)空气差压传感器：量程1000Pa，精度0.25级；
(6)多翼式低噪音风机：全压450～350Pa，风量1300～3300m3/h，转速1450r/min，功率750W，电压220V；
(7)测试装置规格：2000mm×550mm×1200mm。
（8）实验风道采用透明有机玻璃材质，分为风口段，实验段测试段等，彼此之间采用法兰螺母连接。
（9）嵌入式一体化触摸屏，MCGS嵌入式组态软件，具备强大的图像显示和数据处理功能。所有数据由7寸嵌入式一体化触摸屏同屏显示，便于观察每个数据的即时变化
三、主要配置：
配备一块电镀紫铜平板试件，管内设置电加热器；电镀紫铜平板试件装6～8支测温传感器，以测定其表面平均温度，测温传感器采用进口DS18B20；电加热器配备电子集成固体调压模块无机调节。测试仪表箱设有数显交流电压表，数显交流电流表；空气温度传感器、差压传感器、毕托管，多翼式低噪音风机，调节风门，组合式有机玻璃风洞，有机玻璃实验管段，掠过平板风速由毕托管配差压传感器测量，所有测试数据由7寸触摸屏同屏显示
，单独配置的温度控制仪等，不锈钢实验台架，可移动锁定。
|
