2022年7月24日

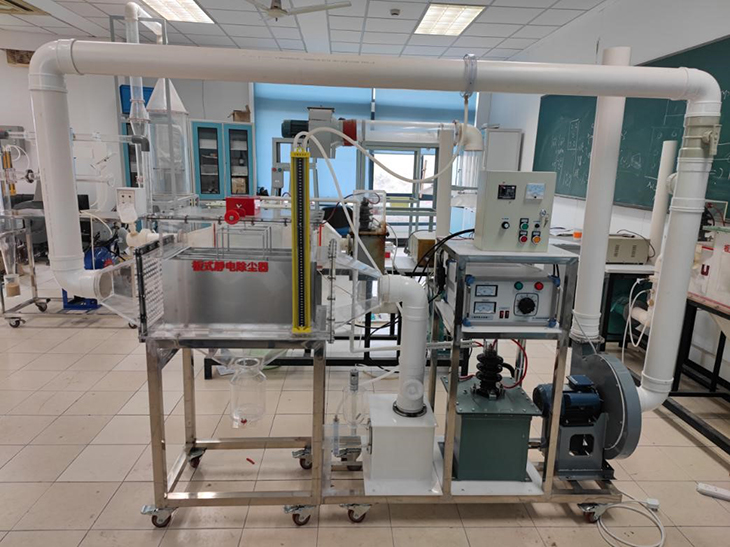

SB-CCJD静电、旋风、袋式除尘器性能测定试验台
1、外形尺寸：2000×500×1800mm
2、工作电压：220V
功率：3KW
3、主要用途：了解旋风除尘器的结构；滤尘器[布袋式除尘器]性能测试；测定或调节除尘器的处理风量；测定除尘器阻力与负荷的关系（即不同入口风速时阻力变化规律或情况）；测定除尘器效率与负荷的关系（即不同入口风速时除尘效率的变化规律情况）
4、电场电压：0～20KV、（可调）、装置外形尺寸：长2200mm宽500mm高1700mm、电源电压：
220V 功率1800W
5、测压连接管：优质硅胶管
6、主要配置：有机玻璃静电除尘器1套、高压静电发生器、有机玻璃实验除尘器；发尘装置；高压引风机；气尘混合器、流量测试装置，测试管路、变压器、粉尘自动加料装置、卸除灰尘装置、离心通风机、风量调节阀、电控箱1只、漏电保护开关、按钮开关、110PVC连接管路1批、带移动轮子不锈钢支架等组成。

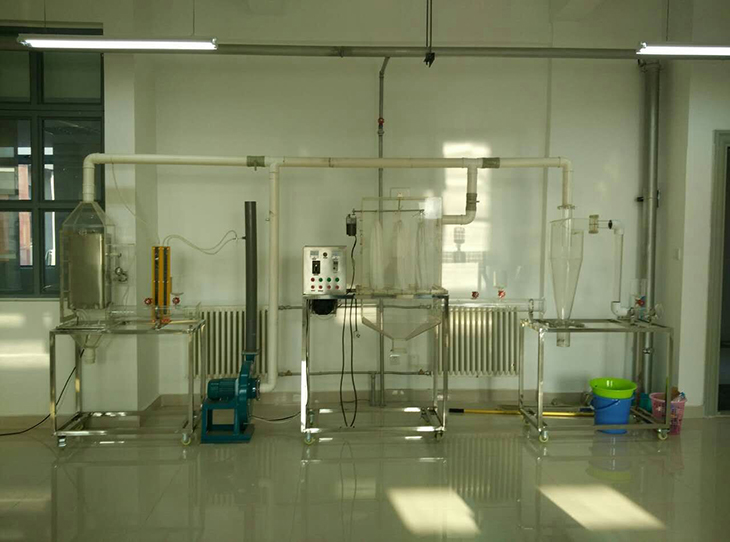

SB-CCJDT静电、旋风除尘和机械振打袋式除尘组合装置
一、实验目的：
1．观察含粉尘的气流在旋风分离器和袋式除尘器内的运动状况。
2．了解旋风分离器和袋式除尘器的除尘原理，计算除尘效率。
3．测定板式静电除尘器的除尘效率。
4．了解静电除尘器的风压、风速、电压、电流板间距等因素对除尘效率的影响。
二、主要配置：
离心风机、旋风分离器、袋式除尘器、静电除尘器、高压静电发生器、机械振打装置、风量调节阀、发尘箱、集尘装置、管路、U型压力计、毕托管流量计、振动电机、电路控制柜、不锈钢框架
三、技术参数：
旋风除尘器单元
1．除尘效率：70%~80%；气体含尘浓度：<50g/
m3；处理粉尘粒径：20～200μm
。
2．标准旋风分离器：直径Φ300mm，分离器内筒出口连接收集装置，收集密度小的物料，优质透明有机玻璃制成。
四、机械振打袋式除尘器单元
1.滤袋为天然纤维棉，粉尘附着率高，适合去除0.1-10微米的粉尘。
2.处理风量：100~300m3/h
，动力装置布置为负压式，除尘效率达90% ，压力降：<2000Pa。
3.除尘器：除尘过滤速度为1m/min，优质透明有机玻璃材质。
4.滤袋：直径为110mm,滤袋高度为500mmm，滤袋材质为：天然纤维棉，滤袋结构为内滤式。装置共有6个滤袋，
5.加料器管道采用电机加料发尘装置。加尘管道为优质透明有机玻璃制成，能看到粉尘流动过程。
6.压力损失测量：±4000PaU型压力计。
7.振打电机电压：220V/40W，振打频率：50次/分钟。
静电除尘单元
1、高压静电发生器：工作电压0-20KV，工作电流0-20mA。
2、机械振打装置：电机功率25W，转速0-50r/min。
3、处理粉尘粒径，0.1～100μm
，除尘效率约：90％ 。
4、集尘板：尺寸450×240mm
，集尘板总面积：0.32m2。
5、静电除尘器由有机玻璃制成，便于观察。
五、动力和测量单元
1、粉尘加料装置、粉尘收集装置等均由优质透明有机玻璃制成。粉尘收集装置卡盘连接，方便装卸。
2、风量测量：毕托管流量计，L型皮托管1套，配U型压力计。
3、高压抽风机：风量600m3/h，风压1500Pa，功率750W，转速2800r/min，带变频器调节风量。
4、PVC管道。管道直径90
mm。管道可连接拆装。
5、人工采样口4组。
6、接触器、开关、漏电保护空气开关。
7、仪表柜：测控、电器设备在实验架上。外形尺寸：3000×600×1800mm（长×宽×高），外形为可移动式设计，带刹车轮，不锈钢框架框架，水平调节支撑型脚轮。
8、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
|
