2023年9月30日

新能源电工电子实验设备,新能源电工电子实验台

SBXNY-DGDZ新能源电工电子实验装置

一、概述

满足1+X考证考核初中高级的作业项目任务需要。"新能源汽车电力电子技术基础实训模块"是针对大中专院校开设的《电力电子技术》、《半导体变流技术》等课程实验实训大纲的要求，结合劳保出版社出版的《职业技能鉴定培训教材维修电工（高级）》相关内容，而研制的技能实训装置。同时可作为初级、中级维修电工、高级电工、技师及高级技师的技能实训装置, 也可作为新能源汽车电子电力基础培训设备。

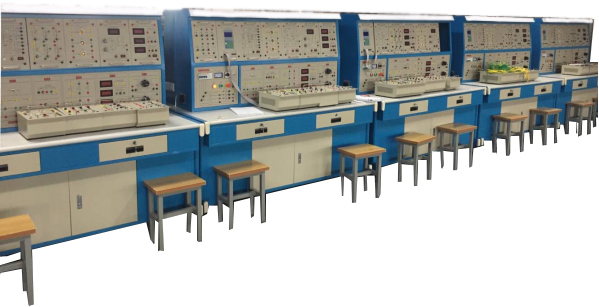

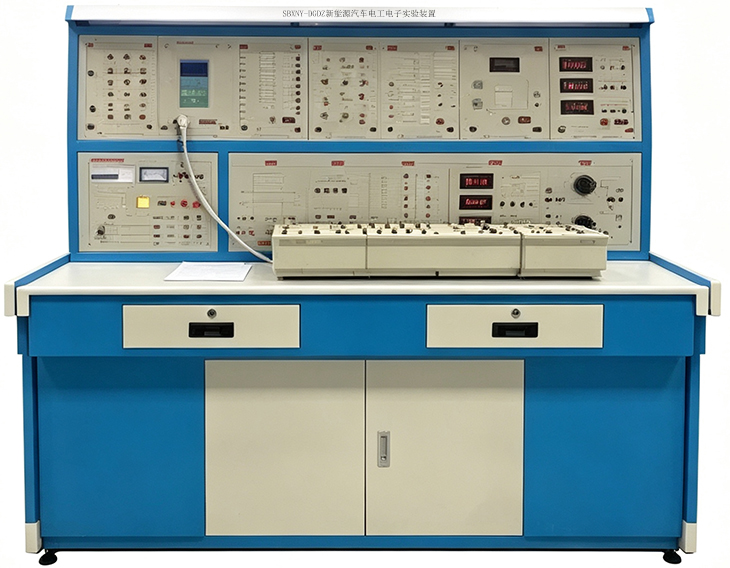

设备外型参考图片

二、技术特点

1、安全性可靠：本装置通过隔离变压器供电，而且具有接地保护、漏电保护功能，安全性符合相关的国家标准，确保人身安全；根据不同实验项目的特点，配备了两种不同的实验连接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。

2、扩展性强：能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用挂件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。

3、直观性强：实验挂件采用分隔结构形式，正面为实验原理图和测试点，增强了学生对实验内容的感性认识与理性认识；面板布置合理，接插线方便，学生可独立操作实验，有利于提高学生实际动手能力。

4、先进性强：实验涉及了常用的四大类变流技术实验，且多为广泛应用的实用电路，但为教学方便，又不失其简洁性；本装置又从新器件高度来考虑，加入了新器件的特性实验、新器件的驱动以及典型的新器件应用的现代电力电子技术实验，让学生对新器件有足够的认识和了解，紧跟时代步伐。

三、技术性能

1.输入电压：三相四线～380V±10% 50Hz

2.工作环境：环境温度为-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.装置容量：＜1.5kVA

4.装置尺寸：1650mm×700mm×1580mm （5%左右）

四、实训装置基本装备

实训装置由控制屏、实训桌以及各个实训组件构成

（一）控制屏：采用框架式结构，结构紧凑、牢固、美观大方，控制屏上层可挂实训组件。

（二）实训组件：

1.PE-01交流电源组件

提供三相可调交流电源（范围单相：0～250V；三相0-450V），自带有过流保护和漏电保护功能，设有隔离变压器输出，实训安全。

（1）三相电源首先通过三相漏电保护器，然后经接触器到隔离变压器，使输出与电网隔离(浮地设计)。

（2）电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。

2.PE-02功率二极管组件

提供大功率整流二极管七个（熔丝保护电路），钮子开关一个，作为整流和续流使用。

3.PE-03晶闸管组件

提供6只单向晶闸管，用于可控整流实训，设有RC阻容吸收及熔丝保护电路。

4.PE-04双向晶闸管组件

提供3只双向晶闸管,用于交流调压电路实训

5.PE-05 GTR、MOSFET、IGBT组件

提供GTR(大功率晶体管)、MOSFET(功率场效应晶体管)、IGBT(绝缘双极性晶体管)三种功率器件

6.PE-06三相芯式变压器组件

提供63.5V、0.8A/127V、0.4A芯式变压器一只

7.PE-07 三同步变压器组件

设有由三同步变压器及一只三刀三掷开关组成。

8.PE-07D灯组负载组件

由三只250V/4A灯座组成，实训时作为电阻性负载使用

9.PE-08电抗器、变压器组件

提供平波电抗器一组，可供100mH、200mH、700mH选择，双路220V变压器一只

10.PE-9给定及电压指示组件

提供连续可调的+15V和-15V给定电压，带输出指示。

11.PE-10交流电参数表组件

提供直有效值交流数字电压表一只，测量范围0～500V，精度0.5级，三位半数显，输入阻抗10MΩ。

提供真有效值交流数字电流表两只，测量范围0～5A，精度0.5级，三位半数显。

12.PE-11直流电参表组件

提供直流数字电压表一只，测量范围0～300V，精度0.5级，三位半数显，输入阻抗10MΩ

提供直流数字电流表两只，测量范围0～5A，精度0.5级，三位半数显。

13.PE-12单相晶闸管触发电路（BT35单结晶体管）

提供单结晶体管来产生触发触发信号，用于控制单相晶闸管组成的整流电路；

14.PE-12 B TCA785集成触发电路

提供西门子TCA785，与KC04（KC09）等相比它对零点的识别更加可靠，输出脉冲的齐整度好，移相范围更宽，同时它输出的脉冲可以人为自由调节，可用做单相整流或调压电路实训。

15.PE-13 TC787触发电路组件

采用TC787芯片构成三相全控触发电路、具有输出稳定、可靠、输入阻抗高、抗干扰性能好等优点，而且装调简便、使用可靠，只需一只这样的集成电路，就可完成三相移相功能

16.PE-14可调电阻组件

提供90Ω×2/1.3A可调电阻一只， 900Ω×2/0.41A可调电阻一只，作为纯阻性负载使用

17.电子元件基础认知学习套件（采用190mm×145mm的开模有机透明塑料底盒完成，面板采用PCB电路板工艺，具体参数如下）

（一）常用二极管学习模块

底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。

展示普通二极管、整流二极管、开关二极管、稳压二极管、发光二极管、光电二极管、变容二极管的标示方式，列举了普通二极管和发光二极管的极性判别方法。展示了整流二极管、开关二极管、稳压二极管、发光二极管、检波二极管、红外发射接收二极管、光敏二极管、贴片二极管、变容二极管，双向触发二极管的实物及检测接口。

提供二极管、电容、电阻的综合应用电路：单相桥式整流滤波电路-DC5V电源的产生电路，带有熔丝保护及发光二极管指示，通入单相AC220市电即可工作（模块设有单相电源变压器），同时该DC5V电源可为其他模块检测供电之用。

（二）常用电阻学习模块

底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。

分为三个区域，分别为图例标示区、识读要点区及认知检测区。

图例标示区：展示固定电阻、可调电阻、热敏电阻的符号及电阻的标示方法（直标法、文字符号法，数标法，色环法）。

识读要点区：展示色环符号的规定及各色环符号的代表意义，提供四环电阻、五环电阻、贴片电阻的示例详解。提供了常用的排阻符号及实物展示，便于感性认识。

列出了常用电阻的单位符号及进阶关系。

认知检测区：提供碳膜电阻，包括1/4W、1/2W、1W三类小功率共6个实际电阻，全部为E24系列阻值；金属膜电阻1/4W、1/2W、1W三类小功率共6个E96系列阻值实际电阻；贴片电阻类，包括1206、1812、2512三类封装形式共6个实际电阻。所有电阻两端提供可供检测的台阶插座（内孔2MM）。

（三）常用电容学习模块

分为三个区域，分别为图例标示区、识读要点区及认知检测区。

图例标示区：展示普通电容器（无极性）、电解电容器、可调电容器、双联可调电容器的符号。

识读要点区：展示E12、E24系列的标称值电容。提供色环电容、CBB电容、极性电容的标示及容值识别详解。

列出了常用电容的分类及各类国产电容及代号。

认知检测区：提供色环电容、普通瓷片电容、高压瓷片电容、涤纶电容、CBB电容、云母电容、直插式钽电容、独石电容、电解电容、微调电容、CBB61电机启动电容、CBB20轴向无感聚酯膜电容、安规电容等若干典型通用电容；同时还按照封装提供0603及0805贴片电容、贴片铝电解电容、贴片钽电容等若干贴片电容。

（四）常用晶体管（三极管）学习模块

对常用晶体管的分类及管脚判断进行了介绍，展示半导体三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT，单向晶闸管SCR，双向晶闸管TRIAC的图示，列举了常用9013、3DJ6F的识读方法；展示了小功率三极管、塑封大功率三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT，单向晶闸管SCR，双向晶闸管TRIAC等实物，提供检测接口。

展示了常用贴片类三极管如9012,9013,S8050,S8550的实物。

（五）常用数码管显示学习模块

底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。方便感性认识、检测测试，同时也能防止器件的损伤。

展示共阴及共阳数码管的结构示意图及常用数字的数码显示方法，展示了单位数码管、双位数码管、四位数码管的实物并提供了可供检测的台阶插座（内孔2MM）。

（六）常用集成IC学习模块

展示常用集成IC封装形式，如圆形金属外壳封装、单列直插式（SIP）、双列直插式（DIP）、表面贴装（SOP）、引线载体（PLCC）、四方扁平（QFP）等等。展示常用芯片引脚顺序标示图。提供了如双列直插芯片、单列直插芯片、贴片芯片、厚膜电路EXB841、音乐芯片等特殊引脚芯片的实例。

序号	编号	名称	数量
1	PE-01	交流电源组件	1件
2	PE-02	功率二极管组件	1张
3	PE-03	晶闸管组件	1件
4	PE-04	双向晶闸管组件	1件
5	PE-05	GTR、MOSFET、IGBT组件	1件
6	PE-06	三相芯式变压器组件	1件
7	PE-07	同步变压器组件	1件
8	PE-07D	灯组负载组件	1件
9	PE-08	电抗器、变压器组件	1件
10	PE-9	给定及电压指示组件	1件
11	PE-10	交流电参数表组件	1件
12	PE-11	直流电参表组件	1件
13	PE-12	单结晶闸管触发电路	1件
14	PE-12B	TC785触发电路	1件
15	PE-13	TC787触发电路组件	1件
16	PE-14	可调电阻组件	1件
17	透明学习套件	电子元器件学习/认知套件	6个/套
18	实验桌	铁质长方体封闭式结构，造型美观大方；设有抽屉、柜门，用于放置工具、存放挂件及资料	1台
18	实验台	铁质	1套
19	学生凳	钢木方凳	2张
20	实训连接线	配备两种不同的实训联接线，两种不可以互插，实训安全。	1套
21	实验指导书		1套
22	正版3D辅助教学仿真软件（有著作权）	1.电工作业培训教学软件（用电安全与触电急救仿真教学软件） 2.电机与变压器仿真教学软件 3.电力拖动仿真教学软件	1套
