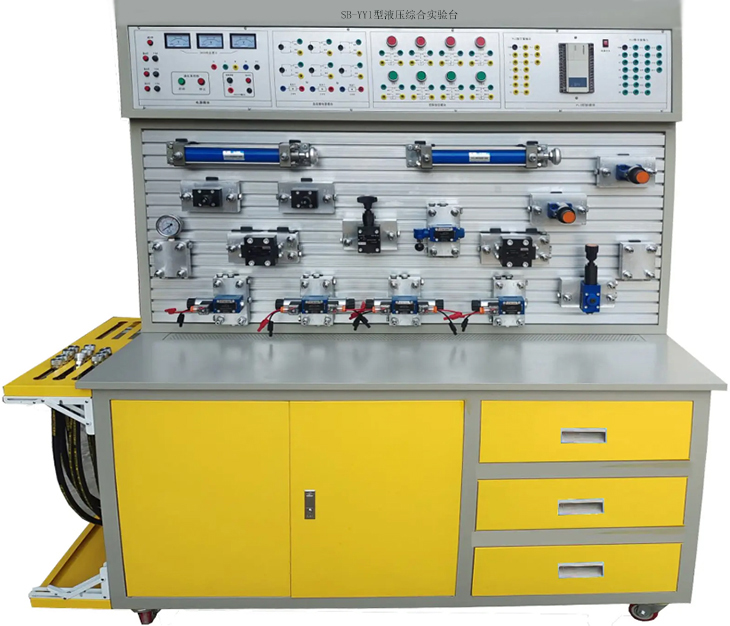

SB-YY1工业型液压综合实验台
一、产品概述
液压综合实验台适用于各类工科院校液压传动课程的实验教学，是现今较为主流的液压课程教学实验设备之一，它采用先进的工业液压元件和独特的模块化设计，构成插接方便的液压回路实验系统。学生可按照自己的设计思路，通过自选式的液压回路搭接形式进行实验，通过实验使学生对液压系统的组成、液压系统的工作原理以及各种液压回路的应用有了更深刻的认识，进而提高了学生对液压系统的动手能力和设计水平,增强学生未来上岗后的液压系统的实际操作经验和综合运用的能力。
二、技术参数：
1）输入电源电压： 三相380V/单相220V± 5% ；
2）模块和元件直流电压：DC24V，4.5A，带自动短路保护功能；
3）使用环境：温度-10℃ - +40℃相对湿度＜85%（25℃）海拔＜4000m（防尘防潮）；
4）产品尺寸：长×宽×高≥1600 mm* 650mm * 1850mm；
5）净重：约为220kg ；
6）液压泵组：15 升每秒，6.3 兆帕压力，电机 1450 转每分，1.5 千瓦
7）油缸40mm 直径，200mm 冲程；
8）储油罐 50mm 直径，压力 10 兆帕
三、主要特点:
1、实验方便：工作台安装有四个脚轮以便于设备整体移动。
2、安全性好：带有电流型漏电保护，当对地漏电超过30mA 时，即切断电源；电气控制采用直流 24V电源，并带有过流保护，防止因误操作损坏设备；接地保 护：可防止在绝缘损坏或意外情况下金属外壳带电时强电流通过人体，以保证人身安全；急停按钮保护：在设备运行时，如果出现突发情况，按下急停按钮， 所有动作均会停止，保护操作人员人身安全。
3、实训屏：实训屏采用航天铝材质开模精制而成，实训屏设计结构为"T"型沟槽形式，配合液压元件上的安装底板可以快捷的进行液压元件的安装和更换。
4、实验方便：工作台安装有四个脚轮以便于设备整体移动。
5、电气元件：电源为台湾明纬，电气开关为正泰电气，继电器组为欧姆龙；
6、多种控制方式：PLC控制、继电器控制、手动控制等多种控制方式。
四、实验项目：
1、液压元件的结构原理实验；
2、液压元件拆装实验；
3、液压基本回路实验
3.1、方向控制回路实验；
（1）手动换向阀的换向回路；
（2）电磁换向阀的换向回路；
3.2、压力控制回路实验；
（1）单级调压回路；
（2）二级调压回路；
（3）采用换向阀的卸荷回路；
（4）采用溢流阀的单向背压回路；
3.3、采用节流阀的节流调速回路
（1）进油路节流调速回路；
（2）回油路节流调速回路；
（3）旁油路节流调速回路；
3.4、采用行程开关控制的顺序动作回路
3.5、继电器控制液压基本回路
3.6、PLC的指令编程，梯形图编程的学习
3.7、PLC编程软件的学校及使用
3.8、PLC控制电磁换向阀的换向回路
3.9、其它自行组件的回路等。
四、配置清单
|
序号 |
名 称 |
规 格 型 号 |
数量 |
备 注 |
|
一、实 验 台 |
||||
|
1 |
实验台（铝合金“T”型槽面板） |
1600 mm* 650mm * 1850mm全钢结构，实验台承重部分为2mm厚度钢板制作，整机亚光喷塑； |
1套 |
|
|
2 |
油管放置架 |
附在实验台上 300mm |
1件 |
|
|
3 |
回油盘 |
油实验平台和液压元件存入柜各一个 |
2件 |
|
|
4 |
元件存入柜 |
金属板制作，亚光喷塑 |
1组 |
|
|
5 |
抽屉 |
导轨式组合抽屉，1.5mm以上钢板亚光喷塑 |
1组 |
|
|
6 |
实验屏（铝型材） |
约1210mm*640mm*20mm实验屏为“T”型槽铝型材 |
1套 |
|
|
7 |
电气柜 |
钢板亚光喷塑，放置电气组件 |
1套 |
|
|
8 |
万向轮 |
2.5mm优质钢材；带自锁功能；滚轮式轴承 |
4个 |
安装在实验台底部 |
|
二、液压部分 |
||||
|
1、液压实验台 泵站 |
||||
|
9 |
驱动电动机（低噪） |
采用铣铁外壳运转躁音低于60分贝，电机 1450 转每分，1.5 千瓦 |
1台 |
|
|
10 |
叶片泵 |
15 升每秒，6.3 兆帕压力， |
1只 |
|
|
11 |
温控仪 |
仪表显示油箱油温，并温度超过设定值，自动断电，起安全保护作用 |
1只 |
|
|
12 |
油箱 |
50L，金属钢板折边制作，盖边加厚材料作支撑，表面喷塑，外形美观大方 |
1只 |
自制 |
|
13 |
空气滤清器 |
活动网口径φ32，通过流量大于20L/min |
1只 |
过滤精度300目 |
|
14 |
滤油器 |
MF-03 过滤精度200目 |
2只 |
油升 |
|
15 |
油温油面计 |
镀铭铁质外壳 |
1只 |
油升 |
|
2、液压实验台 执行元件 |
||||
|
16 |
双作用液压缸 |
行程200mm，杆径与活塞比1：2 |
2只 |
正控液压 |
|
3、液压实验台 液压元件 |
||||
|
16 |
节流阀截止阀 |
单向节流阀 ,螺纹口径M16,流量24L/min ,最大压力35MPa |
2只 |
北京华德 |
|
17 |
单向阀 |
管式单向,流量:30L/min ,最高压力31.5 MPa螺纹口径 M16 |
2只 |
北京华德 |
|
18 |
液控单向阀 |
液控单向阀, 口径: φ10,最大流量:80L/min ,最小启动压力:0.5MPa |
2只 |
北京华德 |
|
19 |
直动式溢流阀 |
板式最大流量:100L/min ,最大压力31.5MPa |
2只 |
北京华德 |
|
20 |
先导式溢流阀 |
先导溢流,口径:10,压力调节范围:2-8MPa ,最大流量:100L/min ,最大压力31.5MPa , 配置铝安装底座 |
1只 |
北京华德 |
|
21 |
顺序阀 |
DZ1 最大流量:150L/min,最大压力:31.5MPa ,压力调节范围:0.3-21 MPa,配置铝安装底座 |
2只 |
北京华德 |
|
22 |
调速阀 |
cf 0.05-4L/min ,free flow 20L/min max pressure 工作压力21 MPa ,配置两口流路板,螺纹口径M16 |
2只 |
北京华德 |
|
23 |
减压阀 |
口径: φ6 最大流量60L/min ,压力调节范围:0.3-25 MPa ,最大压力31.5MPa, 配置铝安装底座 |
1只 |
北京华德 |
|
23 |
二位三通电磁换向阀 |
流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件，带LED显示 |
1只 |
北京华德 |
|
24 |
二位四通电磁换向阀(单) |
流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件，带LED显示 |
1只 |
北京华德 |
|
25 |
三位四通电磁换向阀(O) |
流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件，带LED显示 |
1只 |
北京华德 |
|
26 |
三位四通电磁换向阀(M) |
流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件，带LED显示 |
1只 |
北京华德 |
|
26 |
三位四通电磁换向阀(H) |
流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件，带LED显示 |
1只 |
北京华德 |
|
26 |
二位四通手动换向阀 |
流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件，带LED显示 |
1只 |
北京华德 |
|
26 |
压力继电器 |
弹簧管式 |
1只 |
北京华德 |
|
27 |
四通 |
铝型材，铝锭AL6063精致开模制成 |
3只 |
自制 |
|
28 |
甘油式压力表 |
10MPa 硅油耐震内红色标签分别显示MPa值和psi值 |
3只 |
油升 |
|
4、液压实验台 辅件 |
||||
|
29 |
高压油胶管 |
各种实验台适用尺寸油管，两端为公制螺纹，闭锁式接头胶层内置钢丝，耐压值28MPa |
1套 |
|
|
30 |
开闭式快换接头（公接头） |
8通径，带自动闭合功能，接插不漏油 |
1套 |
自制 |
|
31 |
开闭式快换接头（母接头） |
8通径，带自动闭合功能，接插不漏油 |
1套 |
自制 |
|
32 |
接头、液压底板密封件 |
液压件配套用 |
1套 |
油控 |
|
33 |
液压元件底板 |
航天铝开模精制可在实验屏上迅速搭接 |
1套 |
自制 |
|
34 |
液压油 |
普力抗磨液压油32# |
50升 |
|
|
35 |
固定支架 |
每个支架带T型固定锁紧旋扭 |
4只 |
自制 |
|
5、液压实验台 仪器仪表 |
||||
|
36 |
光电传感器 |
光电式，精度0.5级，响应时间1ms |
2只 |
|
|
37 |
温控仪显示表头 |
温度传感器配套使用 |
1只 |
|
|
38 |
转速传感器 |
二线制 |
1只 |
|
|
39 |
转速显示表头 |
HB48内含延时、累时、频率、转速计数等32种功能，并提供DC9V输出 |
1只 |
|
|
40 |
温度传感器 |
表面/液体热电偶NR-81530
分度号：K、E、J，导线长度：2000㎜ |
1只 |
|
|
41 |
累时器 |
HB48内含延时、累时、频率、转速计数等32种功能，并提供DC9V输出 |
1只 |
|
|
42 |
电感式接近开关 |
PNP型 24V 0.5A，二线制，线长1.2米，绝缘等级高，耐油，耐腐蚀 |
4只 |
|
|
43 |
限位开关 |
上海 |
4只 |
|
|
6、液压实验台 电气控制单元 |
||||
|
44 |
电控面板 |
优质铝塑材质，印刷文字清晰 |
1套 |
|
|
45 |
可编程序控制器（PLC） |
三菱FX1S-20mr-001 |
1只 |
|
|
46 |
可编程控制通讯电缆 |
数据传送电缆 |
1套 |
|
|
47 |
稳压电源 |
WV分别输出DC24V 4.5ADC12V 1.5A |
1只 |
|
|
48 |
电源启停模块 |
含三相四线漏电保护 |
1套 |
|
|
49 |
交流接触器 |
施耐德 |
1只 |
|
|
50 |
按钮模块 |
启动按钮，编程控制器输入输出等 |
1套 |
|
|
7、液压实验台 易损件 |
||||
|
51 |
密封胶带 |
（生料带） |
1卷 |
|
|
52 |
密封组合垫片 |
Φ16 |
1套 |
油控 |
|
53 |
密封圈 |
接头配套 |
1套 |
油控 |
|
54 |
开闭式快换接头 |
双闭锁接头 |
1套 |
自制 |
|
55 |
按钮开关 |
安装孔Φ10 |
1只 |
|
|
56 |
电器控制按钮 |
远大 |
3只 |
上海 |
|
57 |
电信号插头、插座 |
上海精艺 |
1套 |
精艺 |
|
8、液压实验台 资料 |
||||
|
58 |
实验指导书 |
纸质 |
1册 |
实验指导书 |
|
59 |
PLC编程手册 |
纸质（电子档） |
1册 |
PLC编程手册 |
|
60 |
PLC编程软件 |
U盘 |
共1套 |
PLC编程 |
|
61 |
仪表说明书 |
纸质 |
1册 |
仪表说明书 |
|
62 |
传感器说明书 |
纸质 |
1册 |
传感器说明书 |
|
