SBGPS-5建筑给排水电气及自动化实训系统

一、概述

建筑给排水电气及自动化实训系统，给排水电气及自动化实训设备是面向适用于高职院校、职业学校、技工学校、建筑、市政、电气等专业的开放式模块化教学装置，集成给排水工艺与电气自控，可开展管道安装、编程控制、故障排查等实操训练，强化工程应用能力。

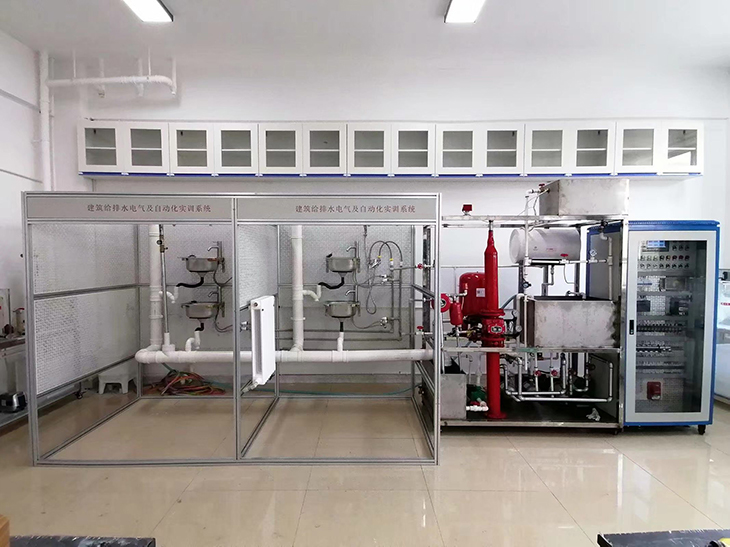

建筑给排水电气及自动化实训平台，给排水对象模型整体采用铝型材框架和网孔板进行设计，主要给排水管道设备安装在钢架底座上、具备开放式的特点，由生活给水系统、消防给水系统、热水给水系统、排水系统、污水处理系统和控制系统六个部分组成。

二、功能特性：

1、不锈钢水盘，冷、热两用水龙头，模拟两层建筑、网孔式房间、4个住户用水终端

2、水池：不锈钢制作，一路输入四路输出，向各系统提供恒定水源，设置有浮球开关和排气孔，保证水池水位。

3、三相水泵：两台，为恒压供水系统提供动力

4、单相水泵：三台，分别为供热/暖系统、气压供水系统和水泵水箱联合供水系统提供动力

5、压力变送器：检测恒压供水系统水管内当前压力值，可检测0～400KPa压力

6、膜盒压力表：检测恒压供水系统水管内当前压力值，可检测0～400KPa压力

7、高位水箱：水泵水箱联供水系统蓄水装置，水泵水箱联合供水实训时向用户终端提供水源，内设高、低水位开关实现水泵的自动启停

8、气压水罐：气压供水系统蓄水装置，气压供水系统实训时向用户终端提供压力水源

9、高低压力开关：检测气压供水系统管道当前压力，为水泵启停提供信号

10、压力表：检测气压供水系统管道当前压力，可检测0-1MPa压力

11、热水器：为供热/暖系统提供热源，内置温度检测和控制电路

12、散热片：钢管与铜片制作，将热水中的热量传递到室内空气

三、设备组成及特点

1、生活给水系统：主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用不锈钢复合管进行设计，可进行不锈钢复合管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。

2、消防给水系统：主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。管路采用镀锌管进行设计，可进行镀锌管的切割、套丝、安装和通水试验操作，通过控制系统可实现喷淋灭火功能。

3、热水给水系统：主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。

4、排水系统：主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用UPVC管进行设计，可进行UPVC管的切割、粘接、安装和通水试验操作，结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。

5、给排水自动控制系统：

序号	控名称	规格	数量
1	实训桌		1张
2	电气控制实训屏		1台
3	变频器模块	V20，三相380V输入，0.75kW，带BOP面板	1块
4	PLC模块	14DI/10DO ，2AI/1AO	1块
5	模拟量模块	EM235 4AI/1AO	1块
6	触摸屏模块	7寸MCGS7026	1块
7	脉冲水表	0.01立方米/脉冲	1块
8	压力变送器	量程0-200KPa	1块
9	低压电气	小继电器、交流接触器、热过载继电器	1套
10	组态软件	配套组态软件及给排水系统组态监控程序，通过计算机对给排水系统进行在线监视与控制进水、	1套
11	给排水系统工程仿真教学软件	见附件	1套
12	西门子PLC仿真实训软件	见附件	1套

四、主要技术性能

1．工作电源：三相四线制AC380V±10% 50Hz；

2．给排水模型外形尺寸：120cm×120cm×220cm (长×宽×高)；

给排水模拟房间外形尺寸：300cm×150cm×190cm(长×宽×高)；

给排水主控柜外形尺寸：80 cm×60 cm×170cm(长×宽×高)

3．给排水模型材料：不锈钢；

4．整机功耗：<4.5KVA；

5．装置底部安装有带刹车脚轮，方便装置的移动和固定；

6．安全保护措施：具有接地保护、漏电过载保护、误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准。
