中央空调系统实训装置,中央空调实训设备 > 行业新闻 >中央空调工程实训系统(工程型)
2022年9月28日

中央空调工程实验台,中央空调工程实训装置

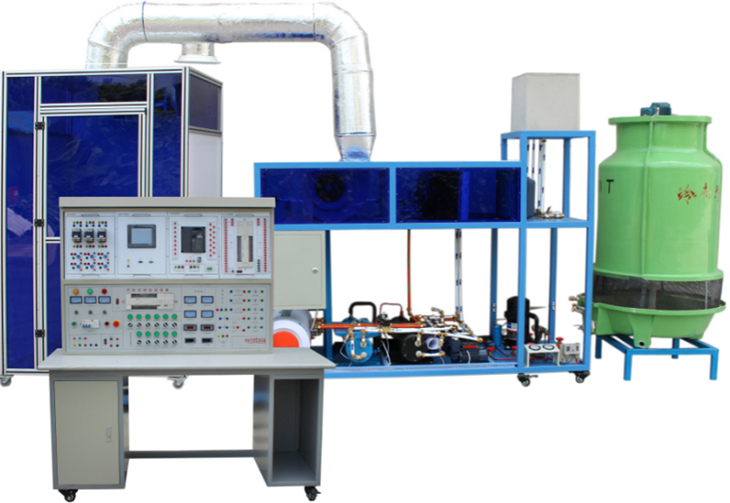

SB-30中央空调系统实训装置



一、产品概述:

中央空调系统实训装置装置是根据《中华人民共和国教育行业标准(制冷和空调运用与维修专业仪器设备配备标准)》,教育部"振兴21世纪职业教育课程改革和教材建设规划"的教学要求,结合生产实际和职业岗位的技能要求,按照职业及本科院校的教学、实训、实验要求研制和开发的产品。

该装置适合高等职业院校、中等职业学校及本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、

制冷空调自动化及机电一体化》、《空气调节技术与运用》等课程的教学与实训。该装置也适合制冷及相关专业的中级、高级工和技师的鉴定考核及中央空调课题的设计、开发。

二、主要技术参数:

1)工作电源:AC380V(三相五线)50Hz

2)环境温度:-10℃40℃

3)相对湿度:≤85%

4)安全保护:漏电保护(动作电流≤30mA,过流保护,熔断器保护;

5)压缩机:AC380V,3P

6)触摸屏: 7寸,真色彩。

三、中央空调系统实训设备组成:

中央空调实验设备,是真实楼宇中央空调系统合理微缩的教学设备,整套实验设备夏季制冷循环和冬季制热循环。实验系统从结构上分为实验台和中央空调模型系统两部分。

1、控制部分:

中央空调实验设备的实验台,采用模块化结构,即将电气控制部分按功能原理分解为不同的模块,模块采用挂箱结构,安装于实验桌上方的实验台上面。   实验台上面,设计有AC380V电源输出(护套端子),AC220V(护套端子和插座)电源输出,DC24V(护套端子)电源输出,安全保护装置(空气开关,过流保护等),工作电源仪表显示等。

2、挂箱模块分为:

PLC模块、触摸屏模块、继电器模块、按钮及指示灯模块、信号及仪表模块等。、PLC模块 PLC模块用于控制相应的继电器和接触器,实现对中央空调模型系统的压缩机、冷却水泵、冷冻水泵、风机等执行机构的逻辑控制。

3、功能模块:

用于采集中央空调模型系统的温度信号,最大可以实现4路温度信号同时进行采集。

4、主站PLC主机:与上位计算机进行连接,将从站PLC及其控制和采集的中央空调运行参数显示到上位计算机上面,上位计算机安装有组态软件。

5、触摸屏模块:

采用7寸彩色中文触控屏系统管理器,中文菜单式触控操作界面,人机对话友好。包含主控窗口、温度显示窗口、温度实时曲线图、系统设置窗口、调试窗口。

6、仪表模块:

仪表模块,分别安装了数字温控仪表、温度仪表、电流表、电压表等,用于监控压缩机,风机,循环水泵等执行元件的工作电流和电压,监控出风口、回风口、冷凝器等制冷元件的温度。

7、按钮及信号模块:

按钮及信号模块,安装有模式切换开关(自动、手动两种模式)、按钮、指示灯,用于操控中央空调的运行,如:压缩机启动停止,主风机启动停止等。按钮及信号模块,既可与继电器模块连接实现继电器回路控制,也可与PLC连接实现PLC回路控制。

8、中央空调模型系统:

制冷系统主要组成:压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵。

制热系统主要组成:电热式模拟锅炉、数显温度调节器、热水水泵等。

9、集中式和半集中式中央空调系统:

主要由冷源系统、热源系统、空气处理及配送系统及控制与显示系统等组成。可满足学校既能开出验证性实验,也可以开设故障设置性实验满足毕业设计、教师科研、创新实验室所需,能实现一机多用。

10、制冷系统:

由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜,可观察制冷剂物理状态和流动方向。管路中串接的电磁阀,作为制冷系统通断控制部件,高低压力表显示高压压力和低压压力。

11、冷却水循环系统:

主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成,用于吸收冷凝器中制冷剂散发的热量。

12、冷媒水循环系统

主要由冷媒水泵及循环管路等部分组成,用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。

13、具有热源系统模块:

供热系统由1台模拟锅炉、1台热水泵、1套板式换热器等组成。

14、空气处理与配送:

采用集中式和半集中式两种调节方式。集中式空调系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成;通过冷热交换器将冷源(冷冻水)或热源(热水)进行处理,把风柜内的空气冷却(或加热),通过送风机和送风管道输送到各用户端(模拟房)而达到制冷(制热)的目的。半集中式空调系统主要由风机盘管组成;工作时,盘管内根据需要流动的冷水(或热水),风机把室内空气吸进机组,经过滤后再经入盘管冷却(或加热)送回室内,如此循环,以达到调节室内温度、湿度的目的。

15、故障设置与排除:

中央空调实验装置,能够设置故障供学生了解各种故障现象和排除故障(主要是在电控系统方面设置故障)。软件同时具有故障设置与恢复功能,老师可以随意设置故障,学员可以通过界面定位故障并且排除。

1)高压过高高压保护;

2)膨胀阀堵塞;

3)压缩机不工作;

4)组合风柜风机不转;

5)冷凝水塔风机不转;

6)模拟锅炉不工作;

7)冷水水泵不工作;

8)热水水泵不工作;

9)冷凝水水泵不工作;

10)制冷控制电脑传感头不工作;

11)模拟锅炉电脑控制传感头不工作;

12)压缩机过载保护;

13)系统终端风机不转;

14)制冷冷水不循环;

15)制热热水不循环;

16)制冷压缩机接触器不正常;

17)制热模拟锅炉接触器不工作;

四、实训内容

1认识中央空调的结构及设备的实训;

2中央空调启动和停止的实训;

3中央空调的运行、调节操作实训;

4对中央空调的运行工况及各运行参数进行检测实训;

5对可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训;

6组态技术应用实训:采用组态技术实现对中央空调运行进行动画显示,运行数据显示、实时监控、组态等功能;

7远程控制实训;

9网络的安装及设置实训;

8传感器及变送器安装和使用实训。

9触摸屏实训

10屏和PLC通信使用

五、系统配置

序号

项目(设备名称)

数量

1

中央空调教具机体

1

2

制冷和制热机组

1

3

冷冻水回水和冷却水增压泵组

1

4

电热锅炉组

1

5

冷冻压缩机组

1

6

冷热交换器

1

7

冷凝器

1

8

膨涨水箱

1

9

冷却塔

1

10

冷却风机

1

11

冷却水回水、

1

12

空调模拟房

1

13

风机盘管机组

1

14

制冷、制热温度探测器

1

15

风道管路

1

16

实验桌

1

17

实验电源台

1

18

PLC挂箱(

1

19

触摸屏



20

继电器挂箱



21

按钮信号挂箱

1

22

实验导线

1

23

触摸屏

1
