SBLYC-1A智能楼宇报警控制实训设备（工位型）
一、产品概述

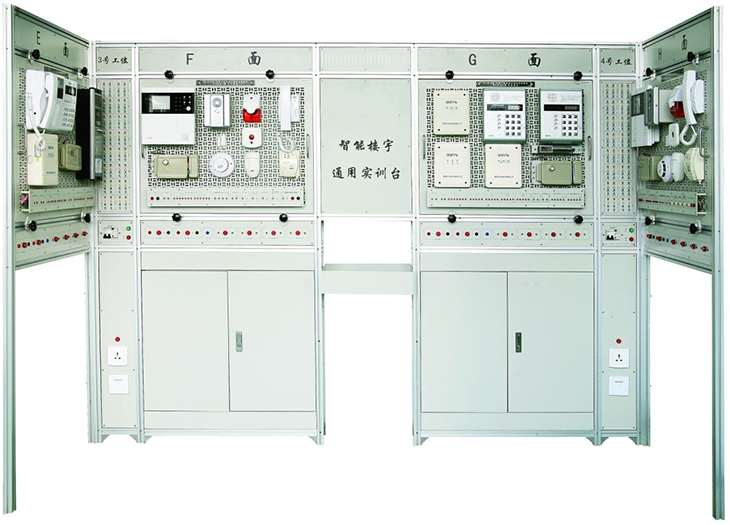

"智能楼宇报警控制实训设备，智能楼宇通用实训台架"采用"工"字形结构，专为智能楼宇系统实训要求设计。根据学校需要可灵活配置楼宇自动化5A系统实训单元。
1.落地式结构：最大限度降低实训设备的占地面积、空间浪费，解决了实训课室工位数量的紧缺性。
2.四工位结构：每个台架可同时容纳四个实训工位，每个实训工位可同时容纳两个实训模块；每个实训工位具有一个器件安装面，便于器件安装。
3.独立式模块：根据实训内容需要，灵活调换各类实训模块。
4.总线式连接：实现同一实训工位、同一实训台架或不同实训台架各类模块之间的总线连接，建立不同功能、不同类型或不同规模智能楼宇系统。
5.灵活的系统配置：台架可根据需要灵活配置楼宇自动化5A系统实训单元。
二、技术规格
1.外形尺寸：2440mm×1730mm×1798mm（长×宽×高）
2.网孔板尺寸：748mm×598mm
3.总体电源输入：AC220V，第三方式接地
4.直接电源输出：单相三芯暗插座，AC220V
5.受控控制方式：空气开关（带漏电保护）、运行、停止按钮
6.受控保护方式：16A单相漏电保护开关、直流开关电源
7.受控电源输出：大安全型插拔接口，AC220V、DC24V、DC18V、DC12V、DC5V
8.直流电源功率：DC24V/6A、DC18V/8A、DC12V/12A、DC5V/5A（四工位共用）
9.总线连接接口：2#安全型插拔接口，0.25mm2，最大容量8位
10.计算机网络接口：RJ45超五类屏蔽（10/100Mbps）
2、对讲门禁及室内安防系统
1) 住户模块
2) 大楼模块
3)小区模块
1、主体功能要求
结合当前对讲门禁及室内安防系统的根本技术要点，采用市场主流对讲门禁及室内安防全套设备，根据实训内容的灵活配置，实现住户、大楼及小区各不同区域中的各类对讲门禁及室内安防器件的联系，系统稳定可靠，结构合理清晰，可为示教及实训创造更多有利条件。
本系统要求由1个住户模块、1个大楼模块、1个小区模块组成
2、配置要求
(1) 住户模块
|
序号 |
名称 |
功能特性 规格 参数 牌子 |
数量 |
单位 |
|
1 |
标准网孔板 |
750mm×600mm×35mm |
1 |
块 |
|
2 |
安全插拔孔面板 |
685mm×45mm×3mm |
1 |
块 |
|
3 |
门前铃 |
放置于住户入口，呼叫，可视，对讲 |
1 |
个 |
|
4 |
室内分机 |
免提型，免扰设置，手动监视或自动显示住户门口或大楼门口来访者图像，接收室外主机、小区门口机和管理中心机呼叫、对讲和开锁，5防区安防（布/撤），报警，呼叫管理中心且信息互联 |
1 |
台 |
|
5 |
电控锁 |
JG-5A |
1 |
个 |
|
6 |
门磁开关 |
SD-8523_SELCO |
1 |
对 |
|
7 |
被动红外空间探测器 |
DS940T-CHI_BOSCH |
1 |
个 |
|
8 |
烟感探测器 |
LH-94II |
1 |
个 |
|
9 |
燃气探测器 |
LH-88II |
1 |
个 |
|
10 |
紧急求助按钮 |
H0-01B |
1 |
个 |
|
11 |
警铃 |
JL3-24V_10*10*0.53（cm) |
1 |
个 |
|
12 |
安全插拔线 |
200mm,600mm,1000mm |
1 |
批 |
(2) 大楼模块
|
序号 |
名称 |
功能特性 规格 参数 牌子 |
数量 |
单位 |
|
1 |
标准网孔板 |
750mm×600mm×35mm |
1 |
块 |
|
2 |
安全插拔孔面板 |
685mm×45mm×3mm |
1 |
块 |
|
3 |
室外主机 |
放置于大楼入口，呼叫住户，对讲，夜光红外补偿，密码开锁，锁控时间设置，键盘夜视灯，ID/ IC卡开门、巡更，胁迫开门，锁控时间设置，防拆 |
1 |
台 |
|
4 |
层间分配器 |
分配一个大楼里的住户，2分支，可连接2个住户 |
1 |
个 |
|
5 |
联网器 |
GST-DJ6327B |
1 |
个 |
|
6 |
电磁锁控制器 |
YL-LY01 |
1 |
个 |
|
7 |
开门按钮 |
朗能 |
1 |
个 |
|
8 |
电磁锁 |
60kg |
1 |
个 |
|
9 |
防拆模拟（开关） |
NO |
1 |
个 |
|
10 |
安全插拔线 |
20mm,60mm,100mm |
1 |
批 |
|
11 |
ID卡 |
ID |
4 |
张 |
|
12 |
安全插拔线 |
20mm,60mm,100mm |
1 |
批 |
(3) 小区模块
|
序号 |
名称 |
功能特性 规格 参数 牌子 |
数量 |
单位 |
|
1 |
标准网孔板 |
750mm×600mm×35mm |
1 |
块 |
|
2 |
安全插拔孔面板 |
685mm×45mm×3mm |
1 |
块 |
|
3 |
小区门口机 |
放置于小区入口，呼叫住户，对讲，夜光红外补偿，密码开锁，锁控时间设置，键盘夜视灯，胁迫开门，防拆 |
1 |
台 |
|
4 |
联网器 |
通过CAN总线连成小区区域/中心网络 |
1 |
个 |
|
5 |
管理中心机 |
与小区门口机、室外主机和室内分机对讲，进行小区门口机和室外主机开锁，自动/手动监视小区门口机和室外主机图像，接收小区门口机、室外主机和室内分机的报警信息并存储，声光提示，开门和巡更等信息存储和查询，密码管理 |
1 |
台 |
|
6 |
电磁锁控制器 |
YL-LY01 |
1 |
个 |
|
7 |
开门按钮 |
朗能 |
1 |
个 |
|
8 |
电磁锁 |
60kg |
1 |
个 |
|
9 |
防拆模拟（开关） |
NO |
1 |
个 |
|
10 |
通讯转换模块 |
K7110 |
1 |
个 |
|
11 |
对讲门禁及室内安防系统管理软件 |
GST-DJ6000 |
1 |
套 |
|
12 |
安全插拔线 |
200mm,600mm,1000mm |
1 |
批 |
3、实训项目要求
(1)各类常用对讲门禁及室内安防设备的结构、原理、接线、调试、应用和纳入系统
(2)室内安防系统布/撤防的设计、接线、调试和演习
(3)住户系统的设计、接线、调试和演习
(4)住户与大楼系统的设计、接线、调试和演习
(5)住户、大楼与小区系统的设计、接线、调试和演习
(6)对讲门禁及室内安防系统管理软件的操作及管理

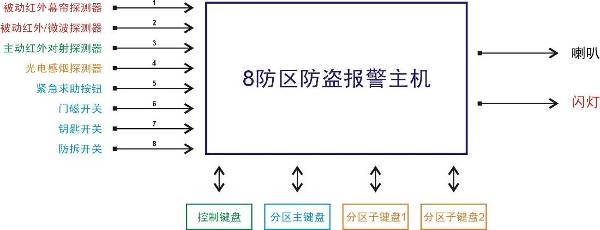

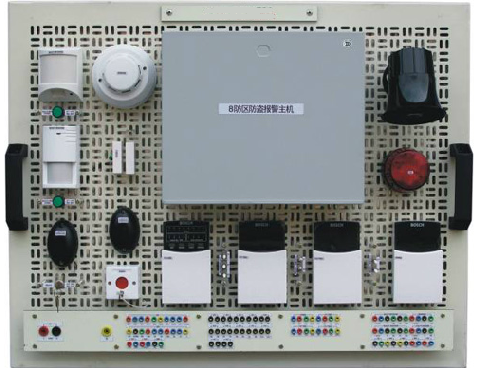

3、防盗报警模块（BOSCH）
1、主体功能
结合当前防盗报警技术的实际情况，全面实现各类防盗探测器的系统布防撤防功能。系统稳定可靠，结构合理清晰，可为实践提供更多有利条件。
设备主体配置
|
序号 |
名称 |
功能特性 规格 参数 牌子 |
数量 |
单位 |
|
1 |
8防区主机 |
8个可编程用户码、8个可变用户码；8个可编程盗警防区，可分成独立的两个分区区域；发送双报告；通讯布/撤防序列；自动布防、自动撤防；键盘胁持警、紧急警、火警、救护警和拒绝访问报警；周界和正常布防系统；可编程上 /下载；电池电能测试；进/出延迟提示；远程布防；交流电中断和系统故障指示灯；监测警报器输出；闪灯输出；继电器输出；独立的火警音；防区锁定；探测器自检；日间报警；事件记录回查 |
1 |
台 |
|
2 |
控制键盘 |
用户与报警系统间的通讯界面。用户可通过键盘发布指令；键盘则在用户的整个操作过程中提供可视显示和有声提示。带标有数字的防区指示灯，用于显示各个防区的状态 |
1 |
台 |
|
3 |
分区主键盘 |
除了完成控制键盘功能外，还可以对主机进行分区管理，而且使用同一个键盘来分别操作两个分区区域 |
1 |
台 |
|
4 |
分区子键盘 |
对自身所在分区区域单独进行操作 |
2 |
台 |
|
5 |
被动红外幕帘探测器 |
DS920I_BOSCH |
1 |
个 |
|
6 |
被动红外微波探测器 |
DS835IT_BOSCH |
1 |
个 |
|
7 |
主动红外对射探测器 |
DS422I-CHI_BOSCH |
1 |
|
|
8 |
光电感烟探测器 |
LH-94II |
1 |
个 |
|
9 |
门磁开关 |
与透明有机玻璃模板结合组成模型 |
1 |
|
|
10 |
紧急求助开关 |
配备复位钥匙各1把 HO-01B |
1 |
个 |
|
11 |
钥匙开关 |
配备复位钥匙各1把 Φ12 |
1 |
|
|
12 |
喇叭 |
ESE-626 |
1 |
个 |
|
13 |
闪灯 |
HC-05 |
1 |
个 |
3、实践项目
1)各类常用器件的认识、对比、接线和调试
2)防盗报警系统的设计、布线、编程、操作和演习
3)控制键盘编程和操作
4)分区键盘编程、分区和操作
5)手/自动周界和正常布/撤防
6)手/自动日/夜间布/撤防
7)防区手/自动旁路和锁定
8)各类防区功能和输出特性演习

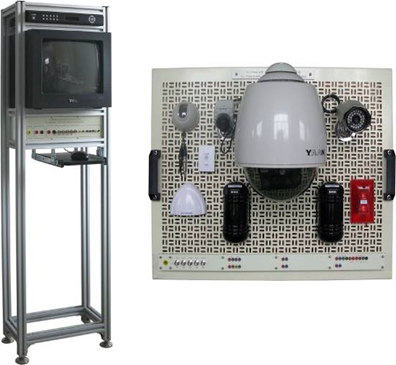

4、半数字闭路电视监控及周边防范模块
1、总体功能要求
结合当前闭路电视监控及周边防范系统的根本技术要点，采用市场主流优质监控设备，实现音视频的监视、传输、控制、捕捉、视频侦测捕捉、和周边防范联动报警功能，模块稳定可靠，结构合理清晰，可为实践提供更多有利条件。
2、配置要求
|
序号 |
名称 |
功能特性 规格 参数 牌子 |
数量 |
单位 |
|
1 |
设备支架 |
460mm×478mm×1505mm |
1 |
台 |
|
2 |
标准网孔板 |
750mm×600mm×35mm |
1 |
块 |
|
3 |
安全插拔孔面板 |
200mm,600mm,1000mm |
2 |
块 |
|
4 |
彩色监视器 |
14″彩色显像管；500线清晰度；2路BNC视频输入；2路BNC视频输出；2路BNC音频输入； 2路BNC音频输出 |
1 |
台 |
|
5 |
硬盘录像机 |
1) 采用嵌入式LINUX操作系统，系统运行稳定，采用通过的视频压缩和音频压缩技术实现了高画质，低码率，特有的单帧播放功能，可重现细节回放，利于实现细节分析。本设备功能强大，可实现以下功能： ü 4路BNC音/视频输入 ü 2路BNC视频输出 ü 1路左右声道BNC音频输出 ü 麦克风/耳机/音频输出接口 ü RS232接口 ü VGA接口 ü 鼠标操作 ü 实时监控 ü 手动/自动录像 ü 录像查询及回放（支持多种回放模式） ü 录像备份 ü 云台、镜头控制 ü 视频检测及联动控制 ü 外部报警与报警联动录像远程网络操作功能 |
1 |
台 |
|
6 |
硬盘 |
80G |
1 |
个 |
|
7 |
球型云台 |
7寸；水平0~360°（连续旋转）、垂直0~90°；水平0.1~15°/s、垂直0.1~15°/s；485通讯方式；80个预置位；1条自动扫描，1条自动巡航（10个巡航点）；1个守望位；与机芯自动进行通信控制 |
1 |
台 |
|
8 |
一体机芯 |
1/4"Sony super HAD CCD，480线、彩色0.1LUX，自动聚焦, 内置23倍光学/10倍电子放大，镜头（3.25-88mm） |
1 |
台 |
|
9 |
枪型摄像机 |
1/3″SONY彩色CCD，420电视线 |
1 |
台 |
|
10 |
自动光圈镜头 |
2.8mm |
1 |
个 |
|
11 |
红外摄像机 |
1/3″SONY彩色CCD，420电视线 |
1 |
台 |
|
12 |
摄像机支架 |
05 |
2 |
个 |
|
13 |
半球摄像机 |
1/3″SONY彩色CCD，420电视线 |
1 |
台 |
|
14 |
拾音器 |
SG-901 |
1 |
个 |
|
15 |
主动红外对射探测器 |
DS422I-CHI_BOSCH |
1 |
对 |
|
16 |
被动红外幕帘探测器 |
DS940T-CHI_BOSCH |
1 |
个 |
|
17 |
声光警号 |
HC-102 |
1 |
个 |
|
18 |
交换机 |
TP-LINK 5口 |
1 |
台 |
|
19 |
网络视频监控管理软件 |
实现远程监控 |
1 |
套 |
|
20 |
安全插拔线 |
200mm,600mm,1000mm |
1 |
批 |
3、实践项目要求
1)各类设备、连接线及接头的认识及对比
2)镜头的安装及调试
3)半数字硬盘录像机的接线、设置及操作
4)监视器的接线、设置及操作
5)高速球的接线和操作
6)拾音器、探测器、声光报警器的安装及调试
7)监控系统与报警系统的联动控制
8)网络视频监控平台软件的
