智能一卡通系统实验实训装置

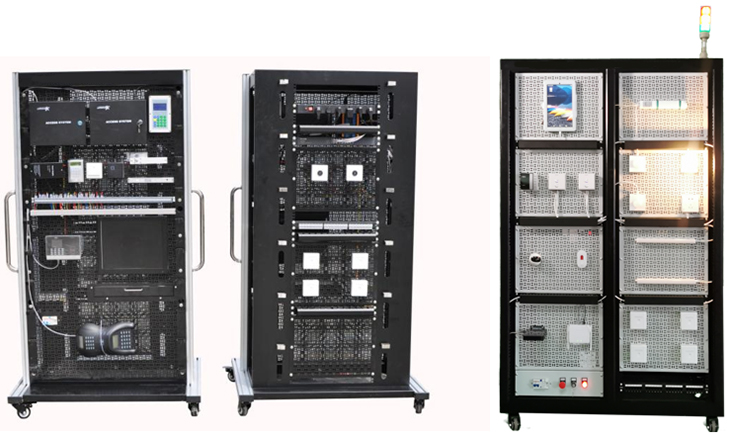

SB-CSET-LY-04智能一卡通系统实验实训装置
1、智能一卡通系统实验实训设备概述
智能一卡通系统实验实训装置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
2、技术指标
(7)电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
(8)安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
(9)整机功耗：≤300W；
外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
3、楼宇工程一卡通系统实训平台主要配置
|
序号 |
器材名称 |
数量 |
单位 |
备注 |
|
1
|
立式实训平台 |
1 |
台 |
|
|
2
|
网孔板安装模块 |
8 |
块 |
|
|
3
|
网孔板用膨胀固定件 |
100 |
个 |
|
|
4
|
线缆管理架 |
12 |
个 |
|
|
5
|
电源管理模块 |
1 |
台 |
|
|
6
|
嵌入式编程主机与显示器模块 |
1 |
套 |
|
|
7
|
单门联网门禁控制器 |
1 |
台 |
|
|
8
|
双门联网门禁控制器 |
1 |
台 |
|
|
9
|
通讯转换器 |
1 |
个 |
|
|
10
|
发卡器 |
1 |
个 |
|
|
11
|
读卡器 |
1 |
个 |
|
|
12
|
带键盘及液晶显示屏读卡器 |
1 |
个 |
|
|
13
|
考勤机 |
1 |
台 |
|
|
14
|
消费机 |
1 |
台 |
|
|
15
|
巡更棒 |
1 |
台 |
|
|
16
|
巡更点 |
2 |
个 |
|
|
17
|
感应式IC卡 |
4 |
张 |
|
|
18
|
电插锁 |
1 |
把 |
|
|
19
|
电磁锁 |
1 |
把 |
|
|
20
|
电磁锁控制器 |
1 |
个 |
|
|
21
|
开门按钮 |
1 |
个 |
|
|
22
|
一卡通管理系统软件 |
1 |
套 |
|
|
23
|
6位PDU电源 |
1 |
个 |
|
|
24
|
耗材及工具 |
1 |
套 |
|
|
25
|
智能电源管理系统 |
1 |
套 |
|
4、实训项目
1)系统的安装、布线、接线、编程、调试、运行、维护及维修；
2)线路故障的设置、检测及排除；
3)不同类型的防区并对其参数进行设置实训；
4)不同的布撤防类型并对其参数进行设置实训；
5)认识和熟悉各种IC卡门禁管理系统器材、配置和功能；
6)系统设备的连接和调试：组成单门控制系统、双门控制系统、单门进出刷卡控制系统、单双门组合或单双门联动控制系统；
7)IC卡门禁管理系统的软件安装、读卡器测试、控制器地址设置等；
8)运行管理软件修改系统设置、控制器设置和用户设置等；
9)不同功能性质IC卡（用户卡、特权卡、管理母卡）的认识、发行和管理；
10)系统管理软件联动、布防、地图和查询记录的操作、运行；
11)IC卡门禁管理系统的设置、调试、操作和演习；
12)考勤机的接线、操作和管理；
13)消费机的接线、操作和管理；
14)智能一卡通管理软件的操作；
15)卡片发行的操作和管理；
16)智能一卡通系统集成的连接、调试和管理。
|
