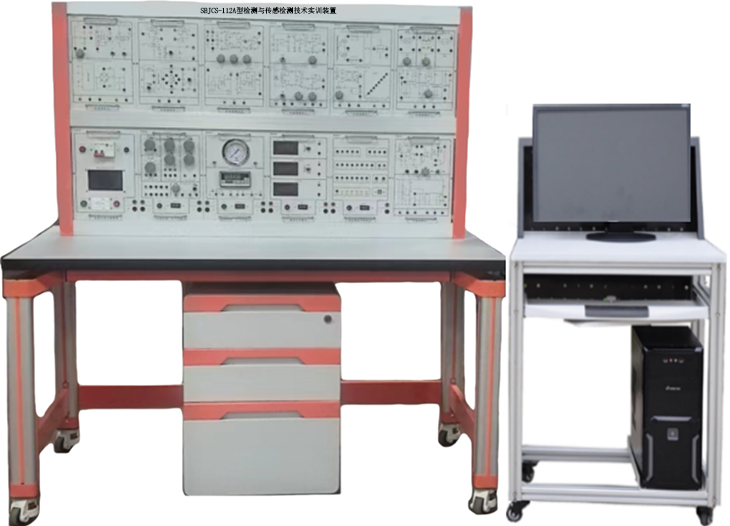

SBJCS-112A型检测与传感检测技术实训装置

一、产品概述

检测与传感检测技术实训装置主要承担自动化专业、电气工程及其自动化专业等实验教学任务，传感器实训台主要功能:可完成《传感器与检测技术》等课程的实验（实训〉项目。是学生进行传感器项目学习应用的重要理实一体化教学实训。学生通过实训设备,在老师的指导下能够快速将所学传感器理论知识转换为实践应用能力,从而提高动手能力、职业素养。检测与转换技术实训台是在本公司多年生产传感器技术教学实训装置的基础上，为适应不同类别，不同层次的专业需要，最新推出的模块化的新产品。检测与转换技术实训台主要用于各大、中专院校开设的"自动检测技术"、"传感器原理与技术"、"非电量电测技术"、"工业自动化仪表与控制"、"机械量电则"等课程的实训需要。

序号	部件名称	功能及技术参数	数量
1	实训桌	1.桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。 2.采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。 3.立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。 4.C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。	1套
2	实训台架	实训台架采用独立框架式结构设计，框架由上中下左右五根工业铝型材分割为上下两个区域，所有型材表面滑，无凹槽，用于放置仪表、实训模块等。	1套
3	存储柜	采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，把手尺寸≥440x45x18mm，抽屉采用联体锁设计，底部配有4个1.5寸万向带刹车脚轮。	1套
4	电脑桌	钢铝结构，装有4只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。
5	单相交流电源模块	（1）提供电压220V交流电源。交流电源输出设有电源保护系统，相间过电流及直接短路均能自动保护。提供单相漏电保护器作为整个实训平台的电源总开关。三相输出通过停止和启动按钮控制。（2）实训室智慧用电安全控制系统智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实训室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。	1套
6	直流稳压电源/信号源模块	提供高稳定的±5V、±15V、±2V～±10V（可调）、±2V～±24V（连续可调）、直流稳压电源；提供低频信号系统源1Hz-30Hz（可调）；音频信号源0.4KHz-10KHz；提供差动放大器一组，具有增益、调零电位器。	1块
7	温度控制模块	智能温控仪一只，二组温度电源。	1块
8	测量仪表模块	提供温度表一只;转速/频率表一只,带功能切换开关;电压表一只，量程2V、20V切换，指针式压力表一只。	1块
9	智能数据采集模块	设计有8路模拟量输入接口（4路电压采集，4路电流采集），1路高速脉冲信号输入接口，8路数字量输入接口，2路模拟量输出接口（1路电压采集，1路电流采集），8路数字量输出接口。一只智能型温度控制器，可以接入PT100及热电偶。采集板模块配套上位机软件可以实现数据的实时采集，设有PID调节单元可以实现温度、流量、压力等的PID控制。	1块
10	传感器模块一	包含电阻传感器电路与霍尔式传感器转换电路，电容式传感器转换电路	1块
11	传感器模块二	包含光电传感器转换电路，电感式传感器转换电路	1块
12	传感器模块三	包含温度式传感器转换电路与控制电路，流式传感器转换电路	1块
13	传感器模块四	包含热电偶、热电阻传感器转换电路，压电式传感器转换电路	1块
14	传感器模块五	包含光纤传感器转换电路，压力传感器转换电路	1块
15	传感器模块六	包含超声波传感器转换电路，湿敏传感器转换电路	1块
16	传感器模块七	包含移相器，相敏检波器，低通滤波器，热释电红外传感器转换电路	1块
17	传感器实训组件	见传感器实训组件清单	1套
18	实训导线		1套
19	实训指导书		1本

序号	传感器名称	量程	精度
1	电阻式传感器	± 1mm	± 1.5%
2	霍尔式传感器	≥ 2mm	0.1%
3	电容式传感器	± 5mm	± 1.3%
4	电感式传感器	± 5mm	± 3%
5	光电式传感器	0-2500转/分	≤ 1.5%
6	涡流式传感器	≥ 1mm	± 3%
7	温度式传感器	0-80℃	± 2%
8	磁电式传感器		0 .5V/m
9	压电式加速度传器	1-30Hz	± 2%/s
10	光纤式传感器	≥1.5mm	± 1.5%
11	压力传感器	0-30kpa	± 2%
12	超声波传感器	20-60cm	1cm
13	气敏传感器	50-200ppm
14	湿敏传感器	10-95%RH	± 5%
15	霍尔式转速传感器	0-2500 转/分	± 1.5%
16	E 型热电偶	0-800℃	± 3%
17	Rt100 铂电阻	0-800℃	± 2%
18	K 型热电偶	0-800℃	± 3%
19	铜电阻 Cu50	0-100℃	± 3%
20	涡流测速传感器	0-2500转/分
21	磁电测转速传感器	0-2500转/分
22	热释电红外传感器		3200V/W
23	光电旋转编码器	1000P/R
24	光栅传感器	行程100mm	5μm
