2025年12月1日工业互联网集成应用平台，工业互联网实训平台

SBGYW-02工业互联网集成应用平台

一、背景

工业互联网集成应用平台，工业互联网实训平台，工业互联网集成应用实训室设备是专门为提供工业互联网技术实践教学和培训的设施，旨在帮助学生学习和掌握工业互联网技术。工业互联网是“互联网+各个传统行业”的典型应用，通过利用互联网平台和信息通信技术，实现互联网与其他传统行业的深度融合，推动产业变革。

随着工业4.0时代的到来和信息管理网络化程度的不断提高，工业互联网集成应用实训室应运而生。这样的实训室不仅模拟真实的工业互联网应用场景，如模拟工厂、模拟设备和模拟设施等，而且设计开放、模块化、多样化、标准化，以提供真实、灵活的学习环境。

在实训室内，学生可以接触到工业网络系统、智能传感系统、工业视觉检测系统以及工业视觉与工业机器人系统等各类实训工作站。这样的设置不仅有助于提升学员的操作技能水平与创新设计能力，还能够模拟工厂级网络系统，为学生提供更全面的工业互联网集成应用体验。

工业互联网集成应用实训室的出现，适应了工业工程人才培养的需要，特别是在经济全球化和信息技术迅速发展的背景下，高校利用现有技术和资源构建具有专业特色的实验室，对于保证工业工程人才的培养质量具有重要意义。

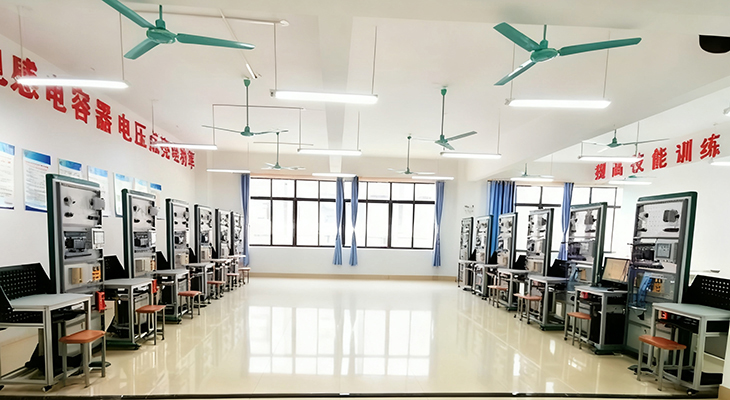

参考图（以实物为准）

二、主题平台：

1.结构和功能：平台主体采用40*80 型材做骨架，周边采用Q235 冷扎钢板做封板，表面静电喷塑处理。底部装带脚垫万向轮，万向轮移动时用，可调脚固定时用。顶部安装电源模块，中部为实训区域，依据任务安装不同挂板。

2.整体尺寸 (含底座) ：宽 800-900mm，深 700-750mm，高 1800-2000mm。

3.网孔板尺寸：宽 700-800mm，深 30-50mm，高 1400-1600mm。

4.网孔尺寸：适合M4 螺钉固定。

三、电源模块：

1.功能：电源模块固定安装在主体平台顶部，由箱体和面板组成，采用Q235 冷轧钢板折弯后焊接而成，表面静电喷塑处理，面板上提供有实训平台所需的直流 24V 电源、交流 AC380V、AC220V 电源等，为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等功能。

2.交流电源：提供固定交流电源输出：三相五线 380V 输出、220V 输出各二路，一路输出采用安全护套耐高压插头端子方式，另一路输出采用螺钉端子方式，满足实训时不同方式接线。电源经过漏电断路器、保险管、负载电源开关控制电源的输出；电源输出区域安装透明安全防护罩，防护罩开合角度大于 110 度，出线孔为拱门型设计。

3.直流电源：提供直流 24V，电流大于4A 的稳压电源，输出方式与交流电源一样，两路输出。具有短路保护及自动恢复功能。

4.电源指示灯：配有 U 相、V 相、W 相三相电源指示灯，当三相电源正常时，黄、绿、红指示灯点亮，反之不亮。

四、主要配置：

1.PLC1主机配置：

125 KB 工作存储器；24VDC 电源，板载 DI14 x 24VDC 漏型/源型，板载 DQ10 x 24VDC 及 AI2 和 AQ2；板载 6 个高速计数器和 4 个脉冲输出；信号板扩展板载 I/O；多达 3 个用于串行通信的通信模块；多达 8 个用于 I/O 扩展的信号模块；0.04 ms/1000 条指令；2 个 PROFINET 端口，用于编程、HMI 和 PLC 间数据通信，CM 1242-5 通信模块，用于将 SIMATIC S7-1200 连接到 PROFIBUS DP，I 从站.

2.PLC2主机配置：

2.1.125 KB 工作存储器；24VDC 电源，板载 DI14 x 24VDC 漏型/源型，板载 DQ10 x 24VDC 及 AI2 和 AQ2；板载 6 个高速计数器和 4 个脉冲输出；信号板扩展板载 I/O；多达 3 个用于串行通信的通信模块；多达 8 个用于 I/O 扩展的信号模块；0.04 ms/1000 条指令；2 个 PROFINET 端口，用于编程、HMI 和 PLC 间数据通信，

2.2. 数字量输入输出模块SM1223:

数字量输入/输出模块 DI16 x 24VDC 漏型/源型及DQ16 x 24VDC；可组态输入延时；插入式端子块,

2.3. 模拟量输入输出模块SM1234:模拟量 I/O 模块 AI4 + AQ2；插入式端子排；输入：13 位，2.5V、5V、10V，0/4 到 20mA；可选择频率抑制；可选择滤波；诊断可组态；输出：+/-10V，0 到 20mA；诊断可组态；可选择输出替代值,

2.4. 通讯模块CB1241:带有 RS-485 接口的通信板；接线盒,

2.5.通讯模块CM1241:带有 RS422/RS485 接口的通信模块；9 针 D-sub 插座,

2.5. DP通讯模块CM 1243-5:用于将 SIMATIC S7-1200 连接到 PROFIBUS DP，DP 主设备，PG/OP 通信，S7 通信。

3.MODBUS模块：

工业智能仪表，通过MODBUS RTU通讯协议上位机可以读取设备使用的电压、电流、频率、功率等参数

4.PA模块：

SIMATIC DP，接口连接 DP/PA LINK 和 ET200M IM153-2 HF 用于扩展温度范围针对最多 12 个 S7-300 模块具有冗余能力，时间戳适合时钟同步运行新特性：直至最多 12 个模块可使用从站主动发起针对 Drive ES（驱动工程软件）和 Switch ES（交换机工程软件）扩展的组态范围针对 HART 协议的辅助变量 64 通道模块的运行 32 个信号/插槽 +++ 遵守手册中的兼容性提示+++

5.触摸屏：

7'' TFT 显示屏，800 x 480 像素，64K 色；按键和触摸操作，8 个功能键；1 x PROFINET，1 x USB

6.交换机：

SCALANCE XB205-3LD 可管理的层面 2 IE 交换机 5个 10/100 Mbit/s RJ45 端口 3个 SM FO SC 端口 1个控制台端口，诊断 LED 冗余的电源； IEC 62443-4-2 认证；温度范围 0°C 至 +60°C；标准轨道安装；默认 PROFINET

7.三层网管型交换机：

SCALANCE XR526-8C；受管理的 IE 交换机；层 3 已集成；电源 24 V DC； 24x 10/100/1000 Mbit/s RJ45； 8x 100/1000 Mbit/s SFP Combo； 2x 10 Gbit/S SFP+；内总计 26 个端口可用；错误信号触点：选择键/设置键；PROFINET IO 设备；冗余功能；办公功能（RSTP，VLAN，IGMP，...)； C 型插头在供货范围内。

8.无缝冗余网络模块：

SCALANCE X201-3PIRT PRO；管理型 IE IRT 交换机防护等级 IP65/67； 1x 10/100 Mbit/s Push Pull RJ45 端口；3个 100 Mbit/s Push Pull SCRJ 端口；错误信号触点含设置按钮；冗余电源；PROFINET 输入输出设备；网络管理；集成冗余管理器，包括电子手册在 CD-ROM，可选配 C 型插头

9.光纤模块：

光纤传感器（1个）

电源电压：12~24VDC±10%；消耗电流：40mA以下；数显设计；短路保护；反应时间：100us，300us，1ms，2ms可调；用于对射检测距离：≥400mm；用于漫反射检测距离：≥50mm；

10.按钮指示灯模块：

1.采用冷轧钢板折弯后焊接而成，表面静电喷塑处理，文字符采用现代丝印技术处理，使面板标识清晰且经久耐用。

2.安装有自复平钮4个、旋钮2个、信号指示灯8个，端口引至接线端子。外置（简单控制用）

11.传感器模块：

基础模块主要由电感接近传感器、电容接近传感器、扩散漫反射型光电传感器、回归反射型光电传感器、和单轴模组等组成。通过按照刻度标尺精细调节单轴模组的滑块位置，来获取开关量传感器的信号，并控制指示灯启动和停止动作。

a.电容接近开关（1个）

直流3线；检测距离：5mm±10%；设定距离：1~5mm；可检测物体：导体和电介质体；电压：DC12~24V；

b.漫反射光电开关(1个)

扩散反射型；检测距离：≥100mm；红外发光二极管；DC12~24V±10%；消耗电流30mA以下；PNP集电极开路；可切换动作模式；灵敏度可调。

c.电感传感器（1个）

直流3线；检测距离：4mm±10%；设定距离：0~2.8mm；可检测导体和电介质体物体；电压：DC12~24V；

d.可实训项目

1.电感传感器位置调节及接线；

2.电容传感器位置调节及接线；

3.漫反射光电传感器的位置调节及接线；

4.回归反射型光电传感器的位置调节及接线；

12.无线数据传输模块：

本地采集上传、效率更高支持协议解析支持离线存储、不惧断网支持加密传输、保障安全支持远程更新支持本地数据处理、报警动作支持短信、微信报警动态上传更省流量支持OPC,模块集成1路串口RS485，串口RS232，1个WAN 1个LAN

13.无线网络客户端：

手机客户端，微信小程序同步生成。大幅提升项目进度

14.步进系统

1.数字式步进驱动器

驱动电压：20-50VDV

保护功能：具有过流、过压、欠压等保护

输出相电流：2.0A～5.8A

控制信号输入电流：6～16mA含2米数据线及电源线

2.步进电机：

1）步距精度：5%；

2）保持转矩：1.5Nom；

3）电感精度：±20%mH；

4）电阻精度：±10%Ω；

5）环境温度：-20摄氏度~50摄氏度（无结冰）

6）环境湿度：85%以下（无结露）

7）介质环境：85%以下低于40℃，57%以下低于50℃（无结露）

8）绝缘级别：B级（+130℃）

9）绝缘耐压：AC 500V 1Min

10）绝缘电阻：100MΩ MIN DC 500V

11）额定电压：3V

12）额定电流：2A

13）电机线数：4线

14）相数：三相含2米电缆线

15.伺服系统：

4.伺服驱动器

1）输入电压：200-240 V单相/三相（- 15 %/+ 10 %）

2）连续输出电流：≧2.5 A/1.5 A

3）防护等级:IP20

4）含2米数据线

5.伺服电机

1)工作电压：230V 3AC；

2)功率：≧0.1kW；

3)额定转速:1500或3000rpm；

4)M0 ≧0.32Nm；

5)MN ≧0.32Nm；

6)增量编码器TTL：2500 增量/转；

7)防护等级：IP65；

8)含2米电源电缆；

6.云平台：

SC-GN280工业网关连接到霜蝉工业物联网平台，只需简单配置即可实现监控画面、趋势曲线、运行报表，报警推送等功能。采用云组态技术。用户只要简单配置即可实现一个项目的远程监控。

7.变频器：

变频器1台

功率模块：380-420V+10/-10%

智能操作面板1块：智能调节参数；

控制单元：具备了基本输入输出，包括6个数字量输入，3个继电器输出，2路模拟量输入，2路模拟量输出，并带有PROFINET和RS485 通讯接口(变频器与PLC 通讯采用 USS 通讯协议)功率输出：380-480.(-15 %/+10%)

8.远程I/O模块：

具有 PROFINET 接口 V2.3 (RT/IRT) 的接口模块，最小循环时间 250 ?s，可通过 BusAdapter 选择 PN 连接方式，32 个 I/O 模块（包括 F 模块）；介质冗余 (MRP)；通过 PLC 进行组态控制；可以在运行期间更换模块；设置参数与实际参数不一致的情况下允许启动；支持 PROFIenergy；支持共享设备，可连接 2 个 PROFINET 控制器；支持 MSI/MSO；通过 ET-Connection 扩展站；每个 I/O 模块最多 256 个字节的用户数据；支持模块分配；固件版本 V4.1
