四工位重型钳工实训台

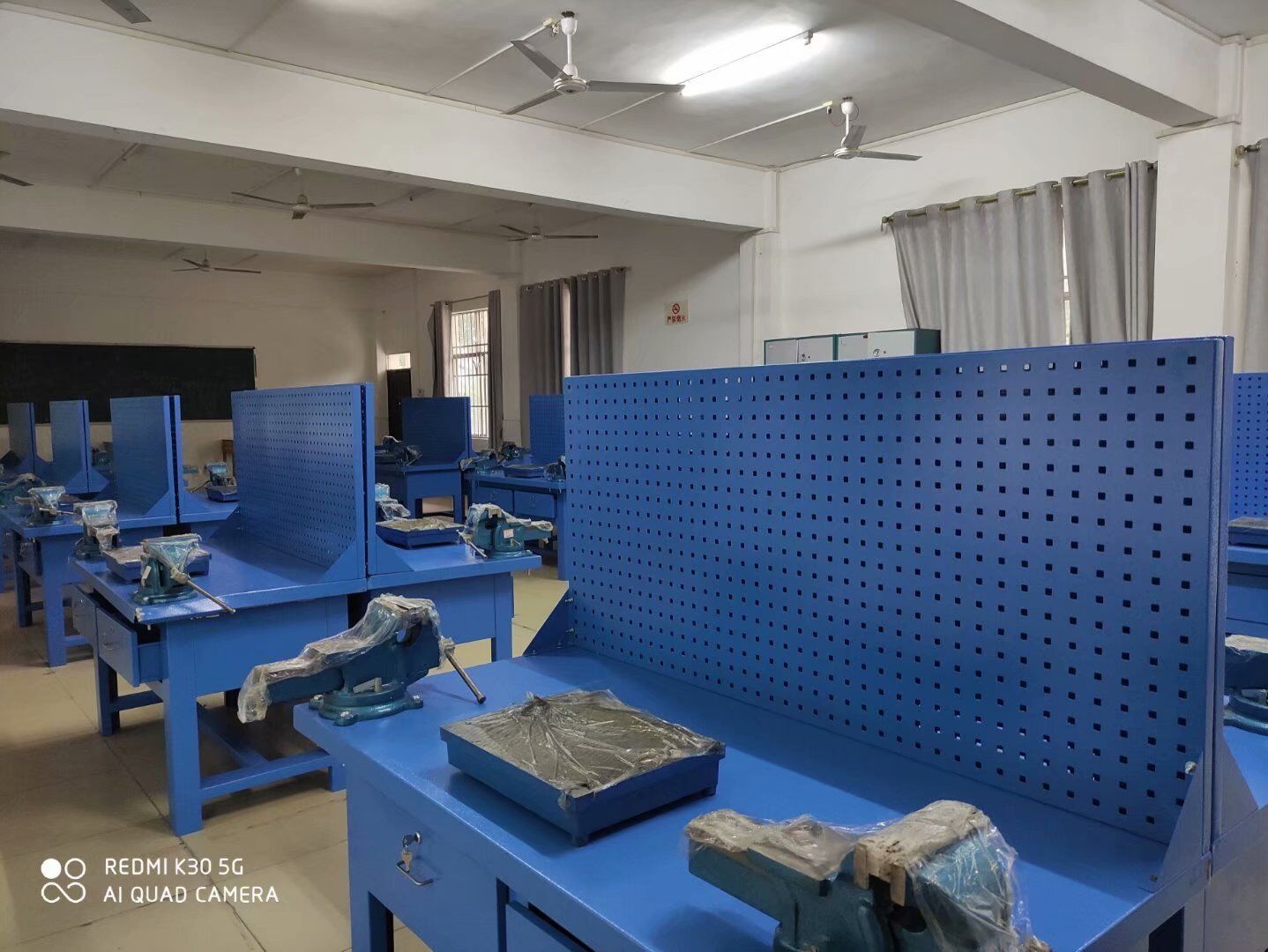

SBQG-4四工位重型钳工实训台

钳工加工是钳工是机械制造中最古老，也是最基础的金属加工技术。随着各种机床的发展，使得大部分钳工作业也逐步实现了机械化和自动化，但在机械制造过程中钳工仍是广泛应用的基本技术，也是机械类和近机械类本科生应该掌握的基本技术，因而成为了《工程训练》课程的主要内容之一。钳工台主要实训项目：钳工基本操作训练、钳工工艺综合创新训练、机器拆装、高级钳工操作训练。

二、实训内容和适用专业

实训内容：

钳工是机械产品生产中应用最广泛的工种之一，机械产品的装配、调试、安装、维修等作业都离不开钳工。因此，钳工实训是重要的基础的实训项目之一，通过实训可以使学生熟悉各种工、量具的使用；掌握锯、锉、錾、划线、测量、钻孔、攻丝、套丝、装配刀具刃磨等各种钳工的基本技能，提高学生的钳工工艺水平。

根据国家职业技能鉴定的有关钳工实训考证及其相关专业实习实训的要求，结合专业建设的现实需要及发展目标，并且考虑开展一体化教学的特点，提出了钳工实训室应该完成的课题内容有：

1、了解钳工在工业生产中的任务，钳工实习场地设备和本工种操作中常用的工、量、刃具，了解实习场地的规章制度及安全文明生产要求。

2、明确划线的作用，能正确使用平面划线工具，掌握一般的划线方法和正确地在线条上打冲眼。

3、掌握好钳工常用的工、量、刃具的使用方法，能正确检查零件的平行度、平面度、垂直度等形位公差。

4、掌握好锉削、锯削、钻孔等钳工基本操作技能以及基本测量技能。

5、能够加工较简单的零件并达到技术要求。

6、社会技能鉴定培训、钳工考证训练及考证。

适用专业：电子技术应用、电子电器应用与维修等专业

三、钳工实训室建设基本要求

1、建筑要求

钳工实训室实训区建设面积约200平米左右。房屋要求宽敞明亮，阳面有大窗户，房间灯光明亮，光线充足，便于学生划线操作。实训室正前方墙上安装黑板，地面找平并铺地砖或者强化地板，操作工位地上最好铺有10mm厚度防砸垫。

2、工位布局

设置约48个钳工操作工位，可同时学生实训；设置10个台钻攻操作工位。

3、功能分区和设备组成

钳工实训室成套设备主要包括：

①钳工锯锉凿、划线测量、攻丝套丝工作区：钳工桌（配台虎钳、多功能防护网、划线平板、实训凳）

②钳工钻孔工作区：台钻砂轮操作台、台钻。

③钳工刀具刃磨工作区：台钻砂轮操作台、砂轮工作台、台式砂轮机

④钳工工具材料、劳保用品准备室：工具材料货架、各型号工具分类塑料盒、钳工工量夹具及备配件、钳工实习板料及棒料、配套设备的维保配件、劳保用品、办公桌等。

⑤选配部分：《实训室管理制度》、《学生实训守则》、《钳工安全技术操作规程》、《钳工实训指导教师岗位职责》等装饰板、相关教学视频。

四、学生四工位钳工工作台（含配套工量具）每套工作台配置清单如下：

序号	名称	规格	数量

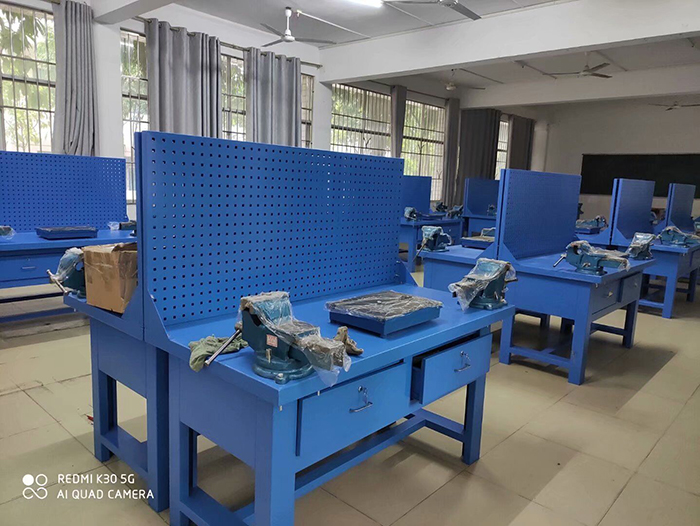

1	重型钳工桌：双面四工位规格：1500长×1500宽×1500mm高（桌面800+防护网700）台面：50毫米木板包覆2毫米厚钢板。桌架立柱：4立柱，2.0厚钢板折型，规格100×80×750。抽屉柜：桌面下有4组抽屉柜，放置下列工量具和其他器材。桌架横梁及加强梁：1.5厚钢板折型规格100×40×1.5 防护网：标准型1500×700×30冲孔金属钢板，带加强筋20X20金属方管，壁厚≥1.0冲孔金属隔板。		1 台
2	台虎钳	150 合精度：＜1	4 台
3	划线平板	300*300	2 台
4	划针	L:120 钨钢头	4 支
5	划线盘	300	4 个
6	划规	250	4 个
7	样冲	L：80 中心冲	4 把
8	活动扳手	250	4 把
9	平口錾子	L:250 平口25-30mm	4 套
10	锤子	1.5P	4 把
11	扁锉刀	200	4 把
12	锯弓	可调式	4 把
13	锯条	中齿	40 根
14	丝锥扳手	230	4 把
15	丝锥	M6、M10、M12	4 套
16	板牙架	20、25、30	4 套
17	板牙	M6、M10、M12	4 套
18	开口扳手	13把/套	4 套
19	金属直尺	150	4 把
20	内外卡钳	L:150mm 内卡/外卡	4 套
21	游标卡尺	150	4 把
22	直角尺	L：300 不锈钢	4 个
23	一字批	橡胶柄5×100	4 把
24	十字批	橡胶柄5×100	4 把
25	尖嘴钳	6 寸	4 把
26	钢丝钳	6 寸	4 把
27	什锦锉	10把/套	4 套
28	钢丝刷	宽40 ㎜	4 把
29	油石	200	1 块
30	麻花钻	Φ5、Φ8.5、Φ10.2	4 套
31	毛刷	1.5寸	4把

四、钳工仿真教学系统

钳工仿真教学系统是通过虚拟现实技术开发，能使学生不用亲临现场便了解和掌握钳工工艺中的各种情况,完成课堂到车间的过渡。钳工仿真教学系统大力构建图文教学与视频教学具有很高的实用意义和重要的现实意义。通过这些技术，实现金工实习钳工的线上教学目的。该项目具有较高的安全性、随时性、卫生环保、节约物资、适于大众的优点。钳工仿真教学系统包含图文模式和视频模式。图文模式中包含了针对钳工的实际工作需要，对钳工必须掌握的专业基础知识、工量具和设备的操作、钳工基本的操作技术手法、操作过程中的技巧等，进行了系统全面的介绍；并针对生产中因某些操作失误而产生的质量问题，从反向思维的角度，指出一些“不宜”“不准”“不要”“不许”做的原则和具体实例，并加以说明和表述。钳工仿真教学系统可供一线工人使用，也可作为岗前培训目的。视频模式包含了平面划线、踞削、锉配、刮削、研磨、铆接钻孔、攻螺纹等经典常用操作。
