SBDG-221F现代电工技术数字化实训平台

一、概述

现代电工技术数字化实训平台、现代电工综合实训考核平台、电工综合技能实训装置主要承担电气自动化技术、工业机器人技术、应用电子技术、移动通信技术、机电一体化技术、汽车电子技术、建筑电气工程技术等相关专业课程的课内实验、课程设计、毕业设计等实践实训教学任务，可作为“教、学、做”一体化教学任务上课所用教室。电工综合实训室主要实践内容包括认识安全用电、认识与使用工具和仪表、电工基本操作技能、室内电气线路操作技能、认识和使用常见低压电器和三相异步电动机、电气控制线路的操作、安装输电线路等，可完成三相异步电动机直接起动控制、双重联锁的三相异步电动机正反转控制线路、三相异步电动机的顺序控制、触摸开关控制白炽灯线路、单相电度表的安装线路等实验实训项目。

现代电工综合实训考核平台通过电工技能实训，使学生对常用电工工具、常用仪器仪表的使用、照明和一般动力布线、常用电机和电气设备的安装使用以及电工安全作业等知识技能得到强化训练，可以提高学生对电气控制、民居用电、交直流电机系统等实际操作技能，继而学生可获取电工证、电气工程师、电气设备安装工、仪表工、电气检验员等相关从业证书，以更加适应岗位的人才需求。

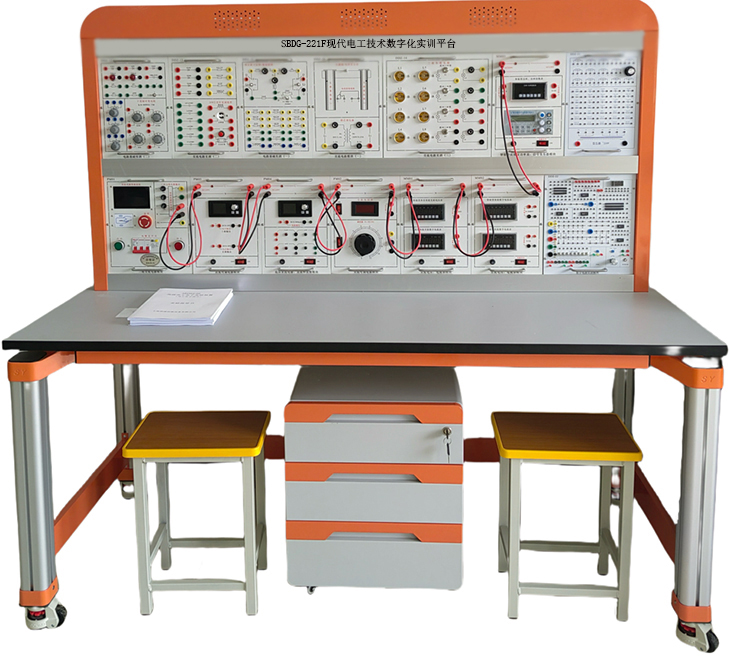

现代电工技术数字化实训平台主要由电源仪器模块箱、铝型材实验桌、实验挂箱、仪器仪表等组成。实验平台配置有网络监控功能，用户可直接观测实验台仪表数据变化。实验桌桌面为防火、防水、耐磨25mm厚高密度板，采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橙色静电喷涂工艺。

二、技术性能

1、输入电源：三相四线(或三相五线)380V±5% 50Hz，上限电流不超过16A；

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m；

3、外形尺寸约为：160cm×154cm×70cm（长×高×宽）；

4、实验台存储柜，采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，把手尺寸≥440x45x18mm，抽屉采用联体锁设计，底部配有4个1.5寸万向带刹车脚轮。

三、现代电工技术数字化实训平台配置

1、交流电源模块：提供三相固定380V交流电源，面板上设有启动、停止按钮，并配备一台三相同轴联动自耦调压器，规格为1.5KVA/0～450V，系统内置一套"实验室智慧用电安全控制系统"，智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。投标文件中需提供符合实验室智慧用电安全控制系统详细介绍及云端系统控制系统。

2、直流电源：提供双路直流程控电源:采用DAC加MOS管恒流输出，每路输出0-30V/2A，电压稳定度≤0.3%，电流稳定度≤0.3%，有短路、过流自动保护功能，设有短路软截止自动保护和自动恢复装置。2.8寸TFT液晶屏显示输出电压、输出电流、负载电压和负载电流，并且具有恒流提醒功能。采用EC11旋钮编码器调节输出电流和限位电流。一路0-500mA/12V恒流源:采用DAC加MOS管恒流输出，负载稳定度≤5×10-4 ，额定变化率≤５×10-4 。2.8寸TFT液晶屏显示输出电流值、限位电流和负载电流，且具有恒流提醒功能。采用EC11旋钮编码器调节输出电流和限位电流。低压直流电源：±5V、±12V四路固定输出，每路均具有短路、过流保护及自动恢复保护功能。

3、智能交流仪表

1）智能交流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

2）智能交流电流表1只：测量范围：0-5A, 设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

4、智能功率、功率因数表：

功率测量精度0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型，负载类型：L、R、C。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。5、智能直流仪表

5）智能直流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

6）智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

7）数字万用表参数指标

★a、4寸高分辨率 TFT 液晶显示屏；

b、4（1/2）位，最大读数不少于54999；

★c、最快高达60rdgs/S 测量速度；

★d、功能全部采用按键切换，产品更耐用。

e、具有四线测量电阻功能，可减少测试线带来的误差，从而提高测量精度。

f、真有效值交流电压电流测量；

★g、支持双显示；

h、支持标准的SCPI控制命令，可通过RS232对万用表进行远程控制及数据的上传；

l、基本测量功能：直流电压，直流电流，交流电压，交流电流，2/4线电阻，电容，二极管，通断测量，频率，周期，温度（支持多种热电偶，热电阻）；

★m、内置记录仪功能，支持手动和自动两种记录模式，记录长度1000点，记录结果有趋势图、表格两种显示模式。手动记录可根据使用者需要，手动记录下所需要的数据，以便后期分析；自动记录可长时间监测数据，并可将记录数据导出进行分析。

6、电路基础模块（一）

提供电阻、电感、电容、电路基础实验模块和故障按键（3个）等，完成叠加定理、基尔霍夫定律、戴维南定理、诺顿定理、电压源与电流源的等效变换、一阶、二阶电路过渡过程的研究、RLC串联谐振电路的研究等实验。

7、电路基础模块（二）

提供各种功率电阻、灯泡（12V/0.1A）、稳压管（2CW51）、二极管、电位器（1k/2W、10k/2W、100k各一只）、电阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一组）等。

8、交流电路模块（一）

提供铁芯变压器一只（50VA、36V/220V）、电流插座等，原、副边均设有保险丝及电流插座，方便测试并能可靠保护防止变压器损坏。

9、交流电路模块（二）

提供0.22uF/500V、0.47uF/500V、1uF/500V（三只）、2.2uF/500V、4.7uF/500V高压电容、镇流器、启辉器、日光灯等，高压电容可通过钮子开关控制，完成日光灯电路连接和功率因数提高实验。

10、交流电路模块（三）

提供四组负载和四组独立的电流插座。每组负载由两个独立的白炽灯螺口灯座组成(每组设有一个开关与一个电流插座)。可插60W以下的白炽灯八只。能够完成三相交流电路实验。

11、实验导线

根据不同实验项目的特点，配备不同规格的实验连接线；强电和弱电导线均采用高可靠护套结构手枪插连接线（不存在任何触电的可能）；两种导线都只能配合相应内孔的插座，不能混插。

四、可完成的实验项目

1、基本电工仪表的使用与测量误差的计算

2、减小仪表测量误差的方法

3、欧姆定律

4、叠加原理验证及其故障判断

5、基尔霍夫电压和电流定律验证及其故障判断

6、戴维南定理验证及其故障判断

7、诺顿定理验证及其故障判断

8、电压源外特性的测定

9、直流电阻电路故障的检查

10、二端口网络

11、互易定理

12、电容的充放电

13、最大功率传输条件测定

14、电位电压的测定及电路电位图的绘制

15、已知和未知线性与非线性电路元件伏安特性的测绘

16、一阶电路过渡过程的研究

17、二阶电路过渡过程的研究

18、RLC串联谐振电路的研究

19、功率因数提高

20、功率因数及相序的测量

21、用三表法测量交流电路等效参数

22、三相交流电路电压的测量

23、三相交流电路电流的测量

24、三相电路功率的测量

25、单相变压器参数测定及绕组极性判别

五、配套教学资源（共1套，购买数量少于10台无此项配置）

A、在线教育课程开放平台（整批配置1账号教师演示用）

1）本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！

2）课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。

3）为了教学的统一性要求在线教育平台与实训装置是同一个生产商！

4）在线教育开放平台资源库：

★（1）《模拟电子技术》课程要包括：

1 .常用半导体器件

1.1 半导体的基本知识

1.2 二极管

1.3 三极管

1.4半导体器件的识别与检测

2. 直流稳压电源

2.1 整流电路

2.2 滤波电路

2.3 稳压电路

3. 基本放大电路

3.1 放大电路的基本知识

3.2 基本共射极放大电路

3.3 分压式偏置共射放大电路

3.4 共集电极放大电路

4. 功率放大电路（互补对称功率放大电路）

5 .差动放大电路与集成运算放大器

6. 放大电路中的反馈

6.1 反馈的基本概念

6.2 负反馈对放大电路性能的影响

7 .集成运算放大器的应用

7.1 集成运放的应用基础

7.2 集成运放的线性应用

8. 正弦波振荡器

8.1 正弦波振荡电路概述

8.2 RC 正弦波振荡电路）。

★（2）《数字电子技术》课程要包括：

1.章数字电路基础（逻辑函数的卡诺图化简法）

2.逻辑门（集成逻辑门电路）

3.电路集成触发器

3.1 主从触发器

3.2边沿触发器

3.3 CMOS 集成触发器

4.时序逻电路

4.1时序逻辑电路的分析

4.2时序逻辑电路的分析

5.脉冲波形的产生与整形电路

5.1多谐振荡器

5.2施密特触发器

5.3.555 定时器及其应用）

★（3）《电子产品设计制作》课程要包括：项目一智能电子时钟（数码管结构、共阳数码管字形码、共阴数码管字形码、电子时钟效果演示），项目二电子秤（称重传感器工作原理、电子秤效果演示），项目三电子寻迹小车（电机驱动、电机调速、红外寻迹原理、红外避障原理、小车寻迹效果演示、小车避障效果演示、超声波测距原理、小车前进后退转弯调速）

B、仿真软件

（1）网络版电工作业培训教学软件（安全用电）（网络版具有软件著作权）

本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制，包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块，15个实训单元，72个实训项目。

软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。

（2）电子技术仿真教学软件（网络版具有软件著作权）

①软件特点：

依据教育部电子技术、应用电子技术课程教学大纲与中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》，采用3D仿真技术而研制的大型仿真实训软件。包括延时电路等25个实训项目，基本涵盖了模拟电子技术、数字电子技术的主要实训项目。每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、通电测试、故障检测等多种训练任务。软件以技能为核心，项目为引领，任务为驱动，操作步骤为主线，学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身，性价比高。为电子技术实践教学与技能实训、鉴定信息化、现代化提供了不可或缺的丰富的教学资源，是电子技术仿真实训室应配备的主体软件。

②技术参数：

包含五大实训模块：基础实训、初级实训、中级实训、高级实训、综合实训。

基础实训

1.延时电路

实训内容：实训目的、实训器件、实训电路、电路原理、通电运行

2.稳压电源

实训内容：实训目的、实训器件、实训电路、电路原理、通电运行

3.整流滤波电路

实训内容：实训目的、实训器件、实训电路、电路原理、通电运行

4.单管放大

实训内容：实训目的、实训器件、实训电路、电路原理、通电运行

5.可控硅调光

实训内容：实训目的、实训器件、实训电路、电路原理、器件布局、通电测试、故障检测

初级实训

6.二极管整流电路

实训内容：实训目的、实训器件、实训电路、电路原理、通电运行

7、串联稳压电源

实训内容：实训目的、实训器件、实训电路、电路原理、器件布局、数据测试、故障检测

8、延时开关

实训内容：实训目的、实训器件、实训电路、电路原理、器件布局、数据测试、故障检测

中级实训

9、电流负反馈电路

实训内容：实训目的、实训器件、实训电路、电路原理、通电运行

10、电压负反馈电路

实训内容：实训目的、实训器件、实训电路、电路原理、通电运行

11、单项可控硅整流电路

实训内容：实训目的、实训器件、实训电路、电路原理、通电运行

12、差分放大可调稳压电路

实训内容：实训目的、实训器件、实训电路、电路原理、波形测量、输出测量

13、运算放大电路

实训内容：实训目的、实训器件、电路A/B、工作原理、运行A/B

14、与非门电路

实训内容：实训目的、实训器件、实训电路、电路原理、通电运行

高级实训

15、运算放大器的应用

实训内容：实训目的、实训器件、实训电路、电路原理、器件布局、电路检查、通电运行

16、异步计数器的级联

实训内容：实训目的、实训器件、实训电路、电路原理、器件布局、电路检查、通电运行、故障检测

17、定时交流开关

实训内容：实训目的、实训器件、实训电路、电路原理、通电测试、故障排除

18、脉冲式充电电路

实训内容：实训目的、实训器件、实训电路、电路原理、通电运行

19、计数调光开关

实训内容：实训目的、实训器件、实训电路、电路原理、通电运行

20、多地单键控制

实训内容：实训目的、实训器件、实训电路、电路原理、通电运行

21、同步计数器

实训内容：实训目的、实训器件、实训电路、电路原理、通电运行

综合实训

22、整流电路

实训内容：实训目的、实训器件、实训电路、电路原理、电路检查、通电测试、故障测试

23、温度传感器

实训内容：实训目的、实训器件、实训电路、电路原理、性能检测、电路检查、电桥测量、通电运行、故障排除

24、光敏传感器检测

实训内容：实训目的、实训器件、实训电路、电路原理、性能检测、电路测试

25、信号比较输出报警检测

实训内容：实训目的、实训器件、实训电路、电路原理、性能检测、电路检查、通电运行

★三、实训内容说明：

实训目的：文字、图片的形式展示。将主要掌握的知识点予以概括，了解本模块主要的学习内容包括原理、接线、故障原因及排除故障等。

实训器件：展示实训过程所需要的相关仿真实训器件，图文并茂让学生增强对器件的记忆。

实训电路：电气电路与电路实物相互对比，当鼠标指向电气图某个器件时，相对应的实物也会放大显现。

电路原理：FLASH动画与配音结合，描述电路组成。原理动画包括两部分：一是电路组成，以二维动画的形式表现并配有语音讲解；一是工作原理，通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器，通过进度条来控制动画进度，以达到学习者反复学习观看的目的。

波形测量：闭合开关按钮，可以直观地观察到变压器输出的波形。

输出测量：通过仿真使用万用表，测量输出电压。通过调节电阻阻值来观察电流表、输出电压。

性能检测：通过仿真使用万用表，两表笔接电阻两引脚，观察万用表数值。

器件布局：将器件库中在实训过程所需的元件拖动放到配电柜中进行布局。

电路检查：使用万用表，检测电路是否短路。通过调整万用表，测稳压电源输出。该模块设置原理图，协助操作者了解相应原理。

通电测试：使用仿真数字万用表，通过调整万用表，测电压输出值。

电桥测量：使用仿真数字万用表，通过调整万用表和仿真器件观察通电后加热电器万用表对应数据。该模块设置原理图，协助操作者了解相应原理。

通电运行：通电后，按下有关按钮，可以直观地观察到系统的运行情况，同时配合以系统运行的声音效果。

电路A/B:电气电路与电路实物相互对比，当鼠标指向电气图某个器件时，相对应的实物也会放大显现。

运行A/B:通电后，按下有关按钮，可以直观地观察到系统的运行情况和仪器仪表的数据反馈。

数据测试:通过仿真使用数字万用表，测量输出电压。通过调节电阻阻值来观察输出电压。该模块设置原理图，协助操作者了解相应原理。

故障检测：设定故障现象，通过仪器仪表来测量找到故障点，最后分析故障原因。该模块设置原理图，协助操作者了解相应原理。

故障排除：设定故障现象，分析故障原因、列出查找方法，通过仪器仪表找到故障点，最后判定故障结果。该模块设置原理图，协助操作者了解相应原理。
