压缩机性能试验台（电量热计法）制冷压缩机性能实验台,制冷压缩机性能测试实训台

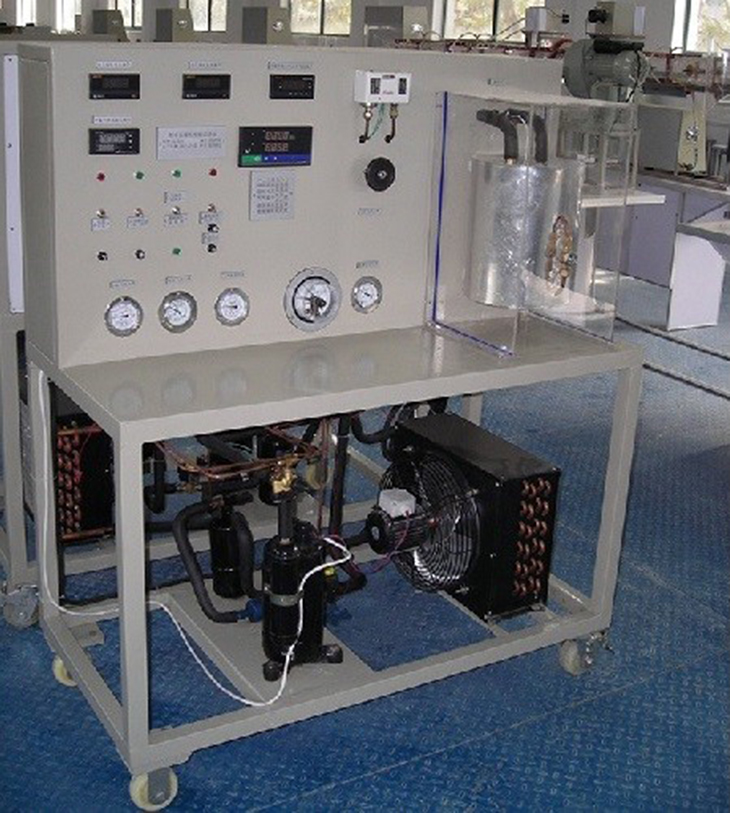

SB-05BTR压缩机性能试验台（电量热计法）

一、概述

" 压缩机性能试验台（电量热计法）"采用蒸汽压缩式制冷循环系统，配备制冷压缩机、不锈钢冷凝器、蒸发器等制冷系统真实部件，并设有彩色控制屏、制冷剂流量调节控制器，电子膨胀阀，涡轮流量计、压力变送器、电压、电流、功率、合相有功功率、各相无功功率、合相无功功率、各相视在功率、合相视在功率、采集器。不但能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。

二、压缩机性能试验台（电量热计法）教学设备特点

1.压缩机性能试验实训装置按照：测试参数符合GB/T5773-2016容积式制冷剂压缩机性能试验方法的规定。压缩机性能实训方法建立，通过本实验，熟悉和了解制冷压缩机的测试工况和测试方法，增强对制冷压缩机的认识,发出的热量来抵消压缩机的制冷量，从而达到平衡。

2.试验中电量热器组把蒸发器放在是一个密闭容器里，应用电量热器法测定压缩机的制冷量、测定标准工况下的制冷量、功率和计算制冷系数，并可进行热平衡计算，可实现有回热、无回热两种工况，

3.电量热器设置有一个玻璃视镜，可观察第二制冷剂的液位，

4.采用1匹制冷机组，冷凝器均为壳管式水换热器，系统结构紧凑、布局合理，造型美观大方

5.设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护

三、技术性能

1.输入电源：单相三线～220V±10%50Hz

2.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3.装置容量：＜4kVA

4.制冷剂：R22

5.制冷量：1.3kW

6.重量：100kg

7.外形尺寸：120cm×60cm×142cm

8.直流电源：DC24V、2A

12:温度采用PT100传感器:A级，测量范围-50～+150℃精度0.1℃。

四、基本配置及功能

1.实验台：采用双层亚光密纹喷塑结构，造型新颖。最上层布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。

1）高低压压力控制器1只：实时监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源

2）压缩机显示电流、电压、各相有功功率、合相有功功、各相无功功率、合相无功功率、各相视在功率、合相视在功、各相功率因数、合相功率因数、频率、各相有功电能、总有功电能,各相无功电能、总无功电能。

3）温度，分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度和蒸发器出水口温度等11种温度和曲线。

14温度采用PT100传感器:A级，测量范围

3.制冷系统：电量热器、1P全封闭压缩机、冷凝器、视液、干燥过滤器、膨胀阀、储液器和蒸发器

（1）加热器1只（功率2000W）

输出功率可通过进行调节，用于加热蒸发器循环水，分别测量加热功率。可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；并可以贮存、功率因数的测试数据

5.测量仪表：

（1）真空压力表2只（精度2.5级）

量程为-0.1～1.5MPa和-0.1～3.5MPa，分别实时测量制冷系统低压侧压力和高压侧压力

五、实训项目

1、标准工况下的制冷量、制热量实验

2、模拟产生各制冷系统参数变化对制冷性能和制热能效比的影响

3、系统主要性能参数的计算

4、定频压缩机性能测试

5、进行制冷循环过程和热泵演示，可观察制冷工质的蒸发、冷凝过程及压缩机的工作现象。

6、在不同冷却温度下，研究热泵的性能。

7、设备的电功率、和额定功率的变化

8、演示在不同条件下压缩制冷循环以及系统内的能量平衡。

9、研究压缩机在不同的冷却温度下制冷效率和制冷系数。

10、测定设备冷却系统的总体传热系数。

11、研究热力膨胀阀在系统中的作用。

12、研究在不同冷却温度下，冷却水的吸热。

SB-06BTR压缩机性能试验台（电量热计法）

一、概述

"压缩机性能试验台（电量热计法）"采用蒸汽压缩式制冷循环系统，配备制冷压缩机、不锈钢冷凝器、蒸发器等制冷系统真实部件，并设有彩色控制屏、制冷剂流量调节控制器，电子膨胀阀，涡轮流量计、压力变送器、电压、电流、功率、合相有功功率、各相无功功率、合相无功功率、各相视在功率、合相视在功率、采集器。不但能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。

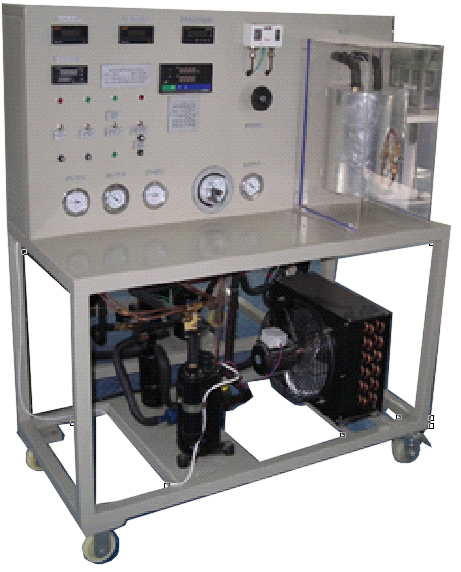

图片仅供参考

二、特点

1. 压缩机性能试验实训装置按照：测试参数符合 GB/T 5773-2016容积式制冷剂压缩机性能试验方法的规定。压缩机性能实训方法建立，通过本实验，熟悉和了解制冷压缩机的测试工况和测试方法，增强对制冷压缩机的认识, 发出的热量来抵消压缩机的制冷量，从而达到平衡。

2. 试验中电量热器组把蒸发器放在是一个密闭容器里，应用电量热器法测定压缩机的制冷量、测定标准工况下的制冷量、功率和计算制冷系数，并可进行热平衡计算，可实现有回热、无回热两种工况，

3. 电量热器设置有一个玻璃视镜，可观察第二制冷剂的液位，

4.采用1匹制冷机组，冷凝器均为壳管式水换热器，系统结构紧凑、布局合理，造型美观大方

5.设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护

6.触摸屏与制冷系统控制: 学生可通过软件或触摸屏上的给出模拟温度，分析空调在各种温度状态下的工作数据，为以后的实际中的维修，设计积累数据。实时、历史，导出。方便

三、技术性能

1.输入电源：单相三线～220V±10% 50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.装置容量：＜4kVA

4.制冷剂：R22

5.制冷量：1.3kW

6.重量：100kg

7.外形尺寸：120cm×60cm×142cm

8.直流电源：DC24V、2A

9.涡轮流量计：4-20MA，流量3T

10.制冷剂控制器：DC24V、2A，通信232

11.第二制冷剂饱和压力表：1MP

12:温度采用PT100传感器:A级，测量范围-50～+150℃ 精度0.1℃。

13. 带多路标准信号采集，采用RS485通讯，通讯协议为MODBUS 。

14.1P过冷器

四、基本配置及功能

1.实验台：采用双层亚光密纹喷塑结构，造型新颖。最上层布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。

2.智能多功能控制屏幕：

1）由7寸彩色触摸屏控制，可在线、随意性、控制冷剂量流量，可使压缩机工作在各种压力，温度环境下，从而为实验提供各种状态数据。

2）同时在线压缩机显示电流、电压、各相有功功率、合相有功功、各相无功功率、合相无功功率、各相视在功率、合相视在功、各相功率因数、合相功率因数、频率、各相有功电能、总有功电能,各相无功电能、总无功电能。

3）通过7寸触摸屏，分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度和蒸发器出水口温度等11种温度和曲线。

14温度采用PT100传感器:A级，测量范围

3.制冷系统：电量热器、1P全封闭压缩机、冷凝器、视液、干燥过滤器、膨胀阀、储液器和蒸发器

（1）加热器1只（功率2000W）

输出功率可通过进行调节，用于加热蒸发器循环水，分别测量加热功率。通过大触摸屏、可数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；并可以贮存、功率因数的测试数据

5.测量仪表：

（1）真空压力表2只（精度2.5级）

量程为-0.1～1.5MPa和-0.1～3.5MPa，分别实时测量制冷系统低压侧压力和高压侧压力，同时在控制屏上显示

6.控制仪表

高低压压力控制器1只：实时监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源

序号	名称	型号	单位	数量
1	压缩机	1P/220V	个	1
2	启动器	45UF	个	1
3	高压表	3.5MP	个	1
4	低压表	1.5MP	个	1
5	视液器	3/8	个	1
6	储液器	1.5P/3/8	个	1
7	过滤器	3/8	个	1
8	手阀	3/8	个	1
9	压力控制器		套	1
10	膨胀阀		个	1
11	加液阀	自动式	个	1
12	蒸发器	1P干式，不锈钢	套	1
13	量热器	不锈钢	套	1
14	过冷器	0.5P	套	1
15	水箱	不锈钢400300350MM	个	1
16	架子	1300700100MM	套	1
17	温度模块	11路数据采集，直流电源：DC24V、2A	套	1
18	过冷器	1P
19	PT100	3000MM*4MM	根	11
20	电量模块	直流电源：DC24V、2A显示电流、电压、各相有功功率、合相有功功、各相无功功率、合相无功功率、各相视在功率、合相视在功、各相功率因数、合相功率因数、频率、各相有功电能、总有功电能,各相无功电能、总无功电能。	个	2
21	控制屏	彩色5寸：232、485通信	套	2
22	大功能调节器	220V/1000W	个	1
23	干烧加热管	不锈钢1500W220V 长300MM	根	1
24	手阀	DN15	个	1
