SB-RG02空气加热/冷却器性能测试实验装置

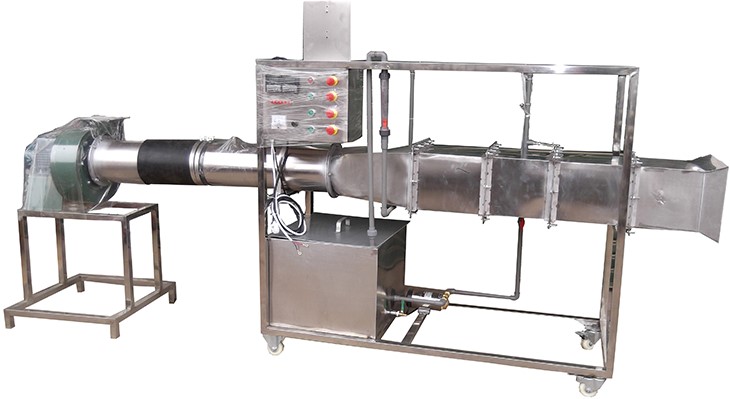

参考图片
[项目特征]
1.使用环境：
输入电源：三相四线制（或五线制）～380V±10%50Hz：
工作环境：温度范围不小于-5℃～+40℃，相对湿度不小于75%（25℃）。
2.装置容量：≤10kVA;
3.电源控制箱：
主要由漏电保护器等组成，可独立控制压缩机、加热器、水泵、风机、搅拌器等供电电源；
4.风洞系统：
采用离心风机，风机全压不小于1000Pa，风量不小于800m3/h，功率不大于600WW；
5.测量仪表：
热电阻传感器采用Pt100电阻；
空气侧差压变送器：测量范围不高于1.5kPa；
水侧差压变送器：测量范围不高于15kPa；
6.实验对象：翅片管换热器加支撑框架，外形尺寸不大于350mmX300mmX80mm;框架外形尺寸400mmX350mmX150mm。
[实验项目]
1. 空气流量测量；
2. 换热器阻力测定；
3. 空气流过换热器时换热量测定；
4. 水流过换热器时换热量测定；
5. 空气加热器性能测定；
6. 空气冷却器性能测定。
