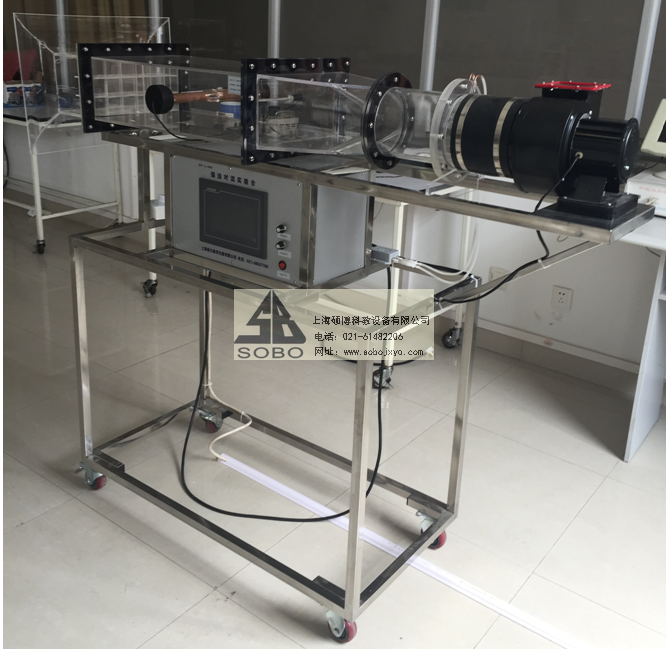

SB-QDR强迫流动单管管外放热系数测试装置（数据采集型）
一、实验目的：
1、测量空气横向流过单管表面的平均表面传热系数h，并将实验数据整理成准则方程式。
2、学习测量风速、温度、热量的基本技能，了解对流放热的实验研究方法。
二、技术参数：
1、测温传感器：DS18B20,测温范围-55-+127℃；
2、差压传感器: MPX10DP,量程0-10Kpa
3、电流互感器:SX-5DK﹐0-5A；
4、离心风机：电压220V，功率85W，转速1400r/min；
5、虚拟仿真系统界面、历史数据报表界面、历史曲线界面；
6、显示屏:彩色触摸式液晶显示屏，显示所有采集数据；
7、温度传感器，精度±0.5℃。
8、显示各测试点的温度：进风温度、出风温度、加热1温度、加热2温度、加热3温度、加热4温度、室内温度；
9、设备外形尺寸：1800×500×1400mm。
三、系统配置：
|
序号 |
主机（部件、配件等）名称 |
型号、规格 |
数量 |
|
1 |
风洞材质 |
有机玻璃 |
1套 |
|
2 |
实验管 |
紫铜 |
1套 |
|
3 |
电加热器 |
功率：90W |
1套 |
|
4 |
测温传感器 |
优质数字信号传感器，精度±0.5℃
型号：DS18B20
美国、达拉斯 Dallas 半导体公司 |
7套 |
|
5 |
彩色触摸屏 |
型号：TPC7062TX
嵌入式一体化
尺寸：7寸 |
1套 |
|
6 |
数据采集模块 |
SB75 |
1套 |
|
7 |
功率模块 |
SX48 |
1套 |
|
6 |
压差传感器 |
精度：0.25级 |
1套 |
|
7 |
离心风机 |
型号：150FLJ7 |
1套 |
|
11 |
实验台 |
材质：不锈钢
移动性：可移动
长度：1.6m 宽度：0.5m |
1台 |
|
