液体流量仪表标定实验装置,检测过程控制台

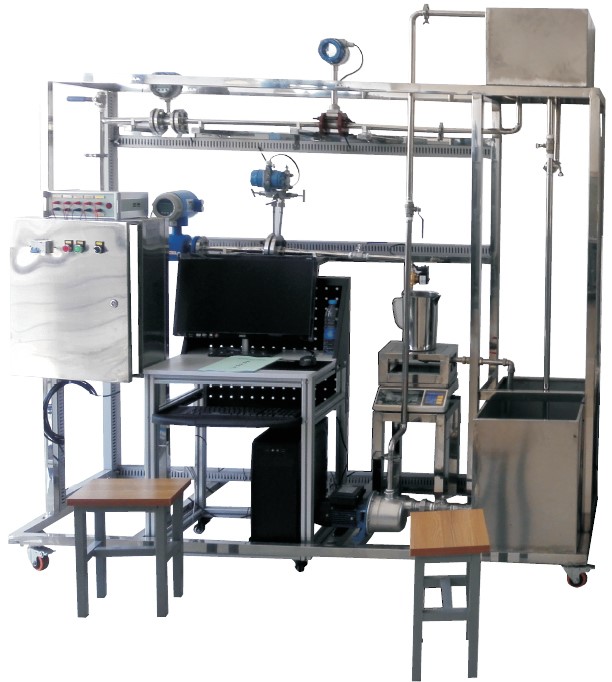

SBJYD-98E液体流量仪表标定实验装置



一、概述

流量是生产与科学试验中的重要参数,不论是工业生产还是科学试验都需要进行流量的测量,以核算过程或设备的生产能力及各部分流量所占的比例,以便对过程或设备作出评价。目前,测量流量的仪表大致可分为三类,即速度法、体积法和质量流量法。

虽然各种流量仪表在出厂前都进行了流量标定,建立了流量刻度标尺,但是在实验室或生产上应用时,工作介质、压强、温度等操作条件往往和原来标定时的条件不同。为了精确地使用流量计,则需要在使用之前进行现场校准工作。

本试验台主要采用称重法,对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据,经过串口传输给计算机使用;完成实时数据读取,数据计算和数据存储,历史数据查询以及实时曲线绘制,并实现流量计标定。

二、 系统组成

实验系统由水路系统、电子称重单元、数据采集系统、计算机测量控制系统和被校准流量计等单元组成(图1)。

1 实验系统示意图

1. 循环水泵; 2. 总阀; 3. 溢流阀; 4. 高位水箱; 5. 12. 14.  15. 排液阀; 6. 电磁流量计;

7. 比例调节阀; 8. 涡街流量计; 9. 涡轮流量计; 10. 孔板流量计; 11. 放气阀; 13. 水槽;

16. 电磁阀; 17. 电子秤; 18. 称量筒。

三、 技术参数

流量范围:110m?/h

压力:1.6MPa介质:水

仪表测量精度:0.5

电源:440V 16A

输出信号:420mA

涡街流量计,检测介质温度-20~250℃,精度等级:液体≤1%,测量范围液体3~60m3/h,可正偏。

涡轮流量计,检测介质温度-20~120℃,精度等级:≤0.5%,测量范围4~40 m3/h

电磁流量计,检测介质温度-15~100℃,精度等级:≤0.5%,最大测量流量70 m3/h

板孔流量计,检测介质温度-15~250℃,精度等级:≤1%,公称压力2.5MPa.

功能齐全,使用方便,数据采集过程全部由计算机控制,达到数据显示和绘图同步进行

四、配置单

序号





数量

水路系统





1

水泵

不锈钢

1

2

截止阀

闸阀,排污阀,排气阀,过滤器等

5

3

管路

塑钢管,接头,不锈钢管,法兰,连接件

1

4

高位水箱

不锈钢

1

5

水槽

不锈钢

1

6

机架结构

不锈钢,自制

1

电子称重单元





1

电子秤

串口通讯,9903-15kg/9903-15kg

1

2

称量筒

不锈钢

1

数据采集系统





1

数据采集单元

自制

1

2

数据传输电缆

RS232/485,支持MODBUS协议

1

3

信号线

RVVP 2×0.75

1

4

温度传感器

PT100

2

测量控制单元





1

计算机

OptiPlex 380;  2009W 20英寸 HAS 宽屏显示器

1

2

有机玻璃板

具体外形尺寸见图纸

1

3

比例调节阀

φ20

1

4

电磁阀

φ20

2

5

电气辅材

空气开关,漏电保护器,电线,光电隔离模块,线槽

1

待校准流量计





1

孔板流量计

φ20 一体化孔板流量计

1

2

涡街流量计

φ20 LUGB系列涡街流量计典型产品

1

3

涡轮流量计

φ20 LW系列液体涡轮流量计

1

4

电磁流量计

φ20 LD系列电磁流量计典型产品

1
