2021年8月5日  数控机床拆装实训设备,精密双轴十字滑实训设备

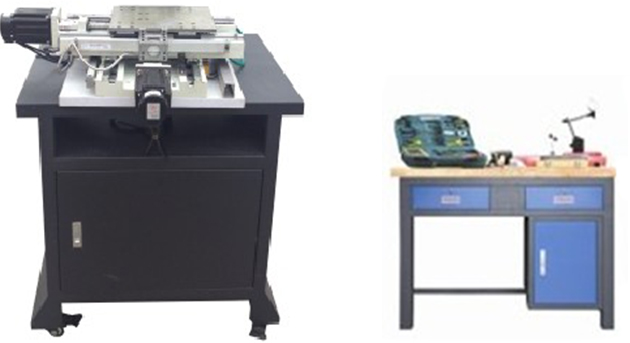

SBSKB-661型精密双轴十字滑台实训设备

一、产品的特点:

数控机床拆装实训设备,精密双轴十字滑台实训设备,该部件采用同真实机床完全相同的机械结构,主要是为解决数控机床机械拆装项目的实训难而特别设计的,在传统的数控机床机械拆装实训中,一般采用真实机床来进行机械拆装训练,其教学成本高、损耗大,机床部件重导致拆装难度大、精度恢复不易等实际难题,很难开展全员的拆装与精度检测实训,该十字滑台是提炼了真实机床在拆装过程中的核心技能,即学生主要是拆装传动部件,例如滚珠丝杆、直线导轨、联轴器等,该设备是把这些部件集成到一台十字滑台上进行练习,这样既节约了成本,又训练了核心技能,为了保证精度与刚性,十字滑台模块整体为铝件一次性装夹加工成型,表面经氧化并喷沙工艺处理,工作台采用钢件表面磨削而成,确保长期使用的精度,导轨采用直线导轨,直线导轨安装采用与真实机床安装相同的压块结构进行固定;结构上采用模块化,下装有滑轮,可以自由移动,可以完成机械传动部件中的丝杆、直线导轨、丝杆支架的拆装实训及导轨平行度、直线度、双轴垂直度等精密检测技术的实训,完成机电联调与数控机床机械装配核心技能的训练等实训项目。

二、产品结构和组成

1.精密型双轴十字滑台等组成。

2.精密型二坐标底座桌子采用铁质亚光密纹喷塑结构,上方设有精密型双轴十字滑台,采用铸件、铝件、钢等材料,表面磨削加工;

3.精密型双轴十字滑台由进给传动系统和辅助装置等组成,通过对精密型二坐标的拆装训练,学员可掌握几何精度检测方面的水平度、平行度和垂直度的调整方法等,同时学会百分表、直角尺、游标卡尺等工量具的使用方法和机床机械精度的测量方法。

4.工作台等均采用钢件结构,表面经磨削处理,确保机床运行精度稳定。

5.XZ轴进给传动系统由滚珠丝杠螺母副、进口直线导轨、轴承、轴承支座、电机支座等组成,可进行导轨预紧力调整、滚珠丝杠的装配与调整等技能训练。

6.精密型十字滑台(二坐标)主要参数:

1、两轴方形进口直线导轨

2、定位精度: X≤0.012/300mmZ≤0.015/300mm

3、重复定位精度: X≤0.005mmZ≤0.005mm

4、工作台面尺寸(长×宽):295mm×295mm

5、工作台最大承载重量:90Kg;

6、进口滚珠丝杠(直径/螺距):2005mm

7、弹性联轴器

8、丝杠行程:X300/Z300mm

9、材质:铝件、铸铁等

10、十字滑台含桌尺寸:长××高(mm=800mm×660mm×1030mm

四、实训设备配置清单

序号

材料名称与规格型号

数量

单位

1

精密型十字滑台

1

2

十字滑台可移动平台

1

3

操作台(钢木结构)

1

4

丝杠手摇机构

2

5

方尺     0级大理石300*300

1

6

杠杆百分表

1

7

磁性表座

1

8

橡皮锤

1

9

条式水平仪

1

10

内六角扳手

1

11

卡簧扳手

1

12

手动二爪拉马

1

13

工具箱

1
