电力拖动实训平台（双工位）

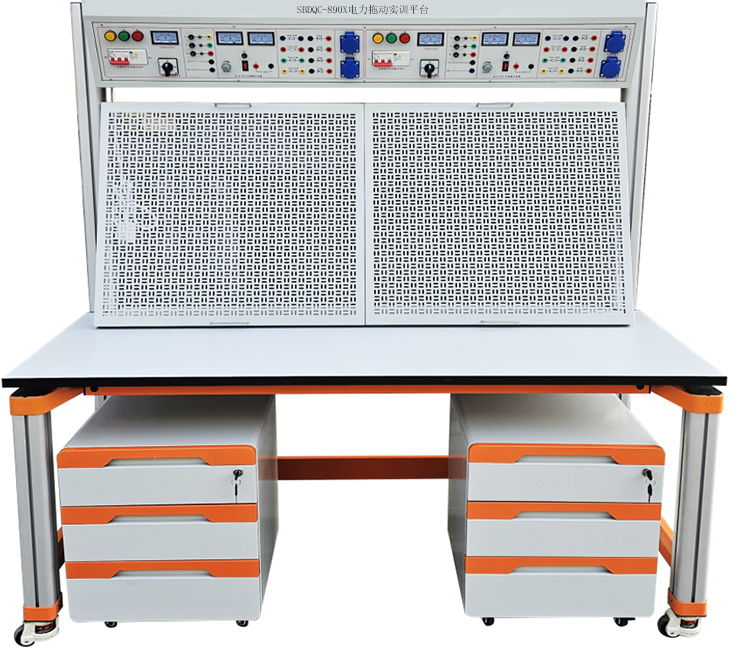

SBDQC-890X电力拖动实训平台（双工位）

一、概述

电力拖动实训平台（双工位）由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。电力拖动实训设备根据国家《职业标准》及劳动部颁发的“电工技术等级证”和“电工实操证”等培训、鉴定内容要求，以电工国家职业资格考核内容为基础研发而成。同时该套设备遵循了培训、鉴定、竞赛相结合的原则，适用于各类职业学校、劳动培训及技能鉴定等单位的教学培训、实操考核、技能鉴定使用，也适用于机电、电气类职业技能竞赛。

二、电力拖动实训设备技术指标

1. 外型：整体尺寸1600mm×700mm×1750mm；

2. 实训台架的材料：钢板、铝合金结构；

3. 电源(双组具有相同资源)：

1)输入：三相AC 380V ±10% 50HZ 三相五线；

2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。

3)可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；

4. 接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；

5. 保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。

6.4只5408二极管，用于能耗制动的整流电路；

7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

三、电力拖动实训设备结构功能

电力拖动实训平台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。

1、实训桌采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。

2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；

3、实训储物柜采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。

4、网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM。

序号	名称	每台数量	单位
1	控制屏	1	套
2	实训桌	1	张
3	储存柜	2
4	学生凳	2	张
5	网孔板	2	块
6	器材配备	1	套
表一实训台元器件配置清单（1台）
序号	名称	型号与规格	数量
1	单相电度表	DD862-2	2
2	单相闸刀开关		2
3	拉线开关	4A/250V	2
4	平灯头	6A/250V	4
5	插座		2
6	电流互感器	BH0.66	2
7	墙壁开关座		4
8	声控开关		2
9	低压断路器	DZ108-20/10	2
10	2P直插式保险盒	RT18-32X	2
11	3P直插式保险盒	RT18-32X	2
12	交流接触器	CJX2-0910	6
13	辅助触头	F4-22	4
14	热继电器	R16B-20/3	2
15	通电延时时间继电器	ST3PA-B/380V（0-60S）	2
16	时间继电器座	PF-083A	2
17	3H按钮		4
18	行程开关	LX9-222	4
19	行程开关	LX9-001	4
20	倒顺开关	K03-15	2
21	日光灯管	Y210RR25/10W	2
22	镇流器	13W	2
23	日光灯座		4
26	接线端子排	JF5-2.5/5	5
27	G形导轨		1
28	走线槽		2米
29	螺丝		90
30	螺丝刀		4
31	尖嘴钳		2
32	剥线钳		2
33	三相鼠笼异步电动机	380V/Y/△180W，单速	1
34	三相鼠笼异步电动机	380V/Y/△180W，单速，配离心开关	1
35	配套教学资源	购15台以下无此项配置	1
