SB－38A型PLC控制气动实训设备（单面）

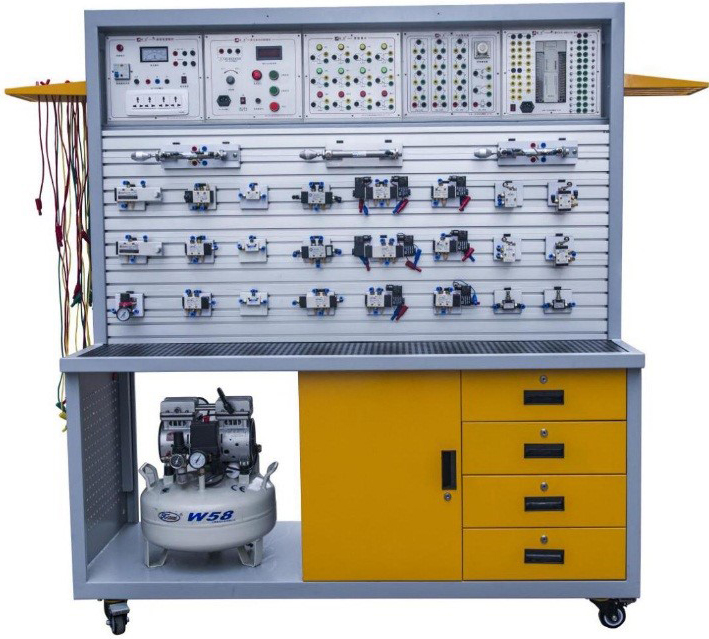

一、 PLC控制的气动实训装备的外观图
（图片仅供参考（以最新款为主）
二、PLC控制的气动实训装备的概述
PLC控制气动实训实训装备，由气动元件部分、电气控制部分及实训台架等组成，电气部分主要由PLC模块、继电器模块、电源模块、按钮模块等部分组成。实训台主体框架采用铝木结构组装完成，台架重量较轻且安装了万向轮，可方便实训台的移动。台架分上下两层结构，上面可放置电气模块，下面是实训屏，实训屏采用带槽铝合金结构，方便各气动元件的安装和拆卸，学生可以根据实验需要在实训屏上任意搭建气动回路，组成具有一定功能的气动系统。实训台采用模块式结构，便于组合与扩展，提高了设备空间的利用率。
气动实训实验装置除了可以进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验，气动技术课程设计等。气动元件与电气部分相结合，从而实现多种控制方式，即气控、电控、气电结合控制等，气控与电控相结合可以组成较为复杂的气动系统。装备配置PLC可编程控制器,利用PLC控制系统与电脑连接，从学习简单的PLC指令编程，梯形图编程，到深入PLC控制的应用，与计算机通讯，在线调试等实验功能，是气动技术和电气PLC控制技术的完美结合。本实验平台可完成对各种气动元件的基本原理认识及应用，气动系统的气控、电控及PLC控制等不同控制方式的多种回路实验。
三、 PLC控制的气动实训装备的技术指标
1.电源部分：
带有漏电保护功能，当由于接线错误而导致线路发生短路时，会自动断开电源，起到保护设备的功能，供电电压：三相五线 AC 380 V±5%，50Hz；控制电压DC24V/+12V；
2.外形尺寸：长×宽×高＝1560mmX650mmX1800mm
3.整机容量：≤1 kVA；
4.工作环境温度：－5℃～40℃；
5.工作湿度：≤90%(40℃)；
四、 PLC控制的气动实训装备的特点
1. 所有的气动元底部安装了"一种塑料快速拆装底板"置换回路液压元件快捷、方便。
2.实训操作面板采用9条，（宽：80mm×厚：20mm×长：1500mm）型材壁厚：3mm 的"T"型铝合金型材组成，实训面积宽大：（长：1.5米×宽0.72米）各种液压元件在实训操作面板上，可根据需要课程需求，迅速组合成任意气动系统的任意回路。
3.气动系统的各种元件，可随设备的需要，任意安排。
4.实验时组装实验回路快捷、方便；实验回路清晰、明了。
5.电气与PLC控制采用模块组合式的结构，操作方便，整体结构简单，实用性强。
6.采用可编程控制器（PLC）控制，优化了控制方案。
7.易于实现标准化，系列化和通用化，模块化便于设计制造和推广使用。
8.所以气动元器件采用国内知名品牌的亚德客气动元件。
9.合理的专利实训台桌和电气模块化设计，避免实训时，实训回路与电气线路交叉干扰，回路简便，原理清晰。
10.电控模块：采用DC24V安全连线，液压电磁阀接头采用带单向阀的平面快速接头结构，方便、快捷接线，解决端子头脱落、断线等问题
11.实训台桌下方设有：A 液压元件柜：元件柜内有4块尺寸为：570mm×400mm×15mm的液压元件安装板，置放整套液压元件；B工具柜：包含3抽屉工具柜，每个抽屉都具有自锁功能，每层抽屉都要具有隔板，可随意分割空间放置元器件。
五、PLC控制的气动实训装备的实训项目：
本设备控制的气动实训装备可以完成的实训项目：
1.单作用气缸的直接控制；
2.双作用气缸的速度控制；
3.双作用气缸的与逻辑功能的直接控制；
4.双作用气缸或逻辑功能的控制；
5.双作用气缸与或逻辑功能的间接控制；
6.双作用气缸与逻辑功能及延时控制；
7.双手操作（串联）回路控制；
8."两地"操作（并联）回路控制；
9.具有互锁的"两地"单独操作回路控制；
10.延时返回的单往复回路控制；
11.采用双电控电磁阀的连续往复回路控制；
12.多气缸、主控阀为单电控电磁阀电－气控制回路的延时顺序控制；
13.双缸多往复电－气联合控制回路控制；
14.PLC控制的连续往返回路；
15.PLC控制的延时返回的单往复回路。
16.缓冲回路
17.二次压力控制回路
18.高低压转换回路
19.计数回路
20.延时回路
21.过载保护回路
22.互锁回路
23.单缸单往复控制回路
24.单缸连续往复动作回路
25.直线缸、旋转缸顺序动作回路
26.多缸顺序动作回路
27.双缸、同步动作回路
28.回缸联动回路
29.卸荷回路
30.或门型梭阀的应用回路
31.快速排气阀应用回路
32.二位三通压力顺序阀的控制回路
33.压力继电器的控制回路
六、PLC控制气动实训装备的配置
1）PLC模块：FX3U－48MR（继电器输出型），输入24点，输出24点，输入输出点均连接到安全插口上；
2）继电器模块：由三组中间继电器和一组时间继电器组成，各种继电器接头均接到面板上，进行实训时方便插拔连接；
3）按钮开关模块：有三种不同颜色的按钮组成，各种按钮开关接头均接到面板上，进行实训时方便插拔连接；
4）气动元件模块：元件安装在快捷底板上，方便实训模块在实训屏上进行固定、拆卸；
5）电源模块：带单相漏电保护、输出电压220 V、控制电压：直流电源24 V；
6）实训桌：主体框架内置加强方钢，分上下层结构，上层为铝合金实训面板，实训面板采用带9条，型材壁厚3mm的"T"型槽铝合金组成，方便安装和拆卸各种气动元件，使得更换元件更快捷。
七、PLC控制气动实训装备配置清单
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
|
1 |
实训桌 |
1600x650x1800mm |
张 |
1 |
|
2 |
电源模块 |
152 |
块 |
1 |
|
3 |
按钮模块 |
148 |
块 |
1 |
|
4 |
中间继电器模块 |
147 |
块 |
2 |
|
5 |
PLC主机模块 |
360 |
块 |
1 |
|
6 |
编程线缆 |
与PLC配套 |
根 |
1 |
|
7 |
COM口延长线 |
1500mm |
根 |
1 |
|
8 |
气动元件 |
|
套 |
1 |
|
9 |
静音空压机 |
W58 |
台 |
1 |
|
10 |
管 塞 |
直径φ6 |
只 |
10 |
|
11 |
气 管 |
直径φ6 |
米 |
30 |
|
12 |
安全连接线 |
|
包 |
1 |
|
13 |
电源插座 |
子弹头三位插板 |
个 |
1 |
|
14 |
电源线 |
国标 |
根 |
1 |
|
15 |
实训指导书 |
实训指导书 |
本 |
1 |
|
16 |
光 盘 |
PLC编程软件、 |
套 |
1 |
气动元件清单
|
序号 |
名称 |
型号/规格/编号 |
单位 |
数量 |
备注 |
|
1 |
不锈钢迷你气缸 |
MA20X100-S-CA |
只 |
3 |
亚德客 |
|
2 |
不锈钢迷你气缸 |
MSA20X100-S-CA |
只 |
1 |
亚德客 |
|
3 |
三联件 |
GC20008F1 |
只 |
1 |
亚德客 |
|
4 |
单向节流阀 |
ASC200-08 |
只 |
6 |
已装气缸上 |
|
5 |
凸头按钮型手动阀（常开） |
M3PP210-08-R |
只 |
2 |
机械阀 亚德客 |
|
6 |
凸头按钮型手动阀（常闭） |
M3PP210-08-R |
只 |
2 |
机械阀 亚德客 |
|
7 |
滚轮杠杆型机械阀 |
M3R210-08 |
只 |
4 |
机械阀 亚德客 |
|
8 |
旋钮阀 |
S3HS08R |
只 |
1 |
亚德客 |
|
9 |
手控二位五通阀 |
4H210-08 |
只 |
1 |
亚德客 |
|
10 |
单气控二位三通阀（常开式） |
3A210-08N0 |
只 |
1 |
亚德客 |
|
11 |
单气控二位三通阀（常闭式） |
3A210-08-NC |
只 |
1 |
亚德客 |
|
12 |
单气控二位五通阀 |
4A210-08 |
只 |
2 |
亚德客 |
|
13 |
双气控二位五通阀 |
4A220-08 |
只 |
2 |
亚德客 |
|
14 |
双气控三位五通阀 |
4A230C-08 |
只 |
1 |
亚德客 |
|
15 |
单电控二位三通阀（常开式） |
3V210-08-NO |
只 |
1 |
亚德客 |
|
16 |
单电控二位三通阀（常闭式） |
3V210-08-NC |
只 |
1 |
亚德客 |
|
17 |
单电控二位五通阀 |
4V210-08 |
只 |
2 |
亚德客 |
|
18 |
双电控二位五通阀 |
4V220-08 |
只 |
1 |
亚德客 |
|
19 |
双电控三位五通阀 |
4V230 C -08 |
只 |
1 |
亚德客 |
|
20 |
梭阀（或门阀） |
ST-01 |
只 |
2 |
|
|
21 |
双压阀（与门阀） |
KSY-L3 |
只 |
2 |
|
|
22 |
快速排气阀 |
QE-01 |
只 |
1 |
|
|
23 |
延时阀常闭式 |
XQ230450 |
只 |
1 |
|
|
24 |
延时阀常开式 |
XQ230450 |
只 |
1 |
|
|
25 |
带压力表的减压阀 |
AR20001 |
只 |
1 |
亚德客 |
|
26 |
三通 |
φ6 |
只 |
10 |
|
|
27 |
电控行程开关 |
LX19-001 |
只 |
6 |
|
|
28 |
蓄能器 |
1L |
1 |
只 |
|
|
29 |
二位三通压力顺序阀 |
VD-3-PK-3 |
1 |
只 |
|
|
30 |
压力继电器 |
JD01 |
1 |
只 |
|
实验配备工具
|
序号 |
名称 |
型号/规格/编号 |
单位 |
数量 |
备注 |
|
1 |
大剪刀 |
|
把 |
1 |
五金工具 |
|
2 |
十字螺丝刀 |
4寸 |
套 |
1 |
五金工具 |
|
3 |
一字螺丝刀 |
4寸 |
套 |
1 |
五金工具 |
|
4 |
内六角扳手 |
7件套 |
套 |
1 |
五金工具 |
|
5 |
开口扳手 |
17～19 |
把 |
1 |
五金工具 |
|
6 |
开口扳手 |
12-14 |
把 |
1 |
五金工具 |
|
7 |
活动扳手 |
250*30 |
把 |
1 |
五金工具 |
|
8 |
工具箱 |
|
个 |
1 |
五金工具 |
