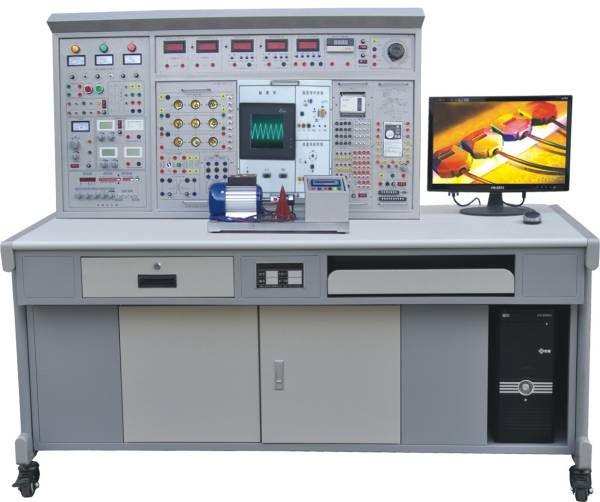

SBGXK-800B网络型高性能电工电子技术实训考核装置
（效果图）
一、 SB-CSET-GZ01一体化多媒体实训室主控台
(一)、产品概述：
该设备是根据实训室教学管理的要求而设计开发的示教电源控制系统。系统采用半圆形设计。配有电源控制、老师豪华椅子。
(二)、技术参数:
工作电源：三相五线 380V±5％ 50Hz
安全保护：漏电保护（动作电流≤50mA），过流保护
规格尺寸：2400×800×780mm
额定功率：<11KW（24台为例）
环境温度：－10℃ ～40 ℃
相对湿度：<85%
设备重量：100Kg
(三)、产品结构:
桌身部分：采用铁质双层亚光密纹喷塑结构，整体设计为多功能组合式应用。可放置各种多媒体器材：视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位，设计科学，使用方便。
实训屏部分：采用优质钢板斜面设计精加工，面板采用优质铝板，彩色丝印工艺，颜色协调、设计合理。各分组电源、主控器材、控制电源等布局科学操作方便。
(四)、基本配置：
|
N0 |
配置名称 |
型号 |
规格(长×宽×高) |
单位 |
数量 |
备注 |
|
（一）、组合式多媒体示教台配置 |
||||||
|
1 |
组合式多功能示教台 |
SBKZT-02A |
2400×800×780mm |
套 |
1 |
|
|
2 |
电源控制系统 |
SBWXK-01 |
控制学生电源 |
套 |
1 |
|
|
3 |
高级五轮转椅 |
|
|
张 |
1 |
|
|
（二）、多媒体设备配置： |
||||||
|
1 |
功放机 |
AIBUZ |
100W |
台 |
1 |
|
|
2 |
音箱 |
|
|
个 |
2 |
|
|
3 |
无线话筒 |
领夹式 |
|
只 |
2 |
|
|
4 |
座式话筒 |
|
|
只 |
1 |
|
|
5 |
电脑 |
|
B4550 G1840 4G/500G DVD,鼠标键盘 |
套 |
1 |
|
|
6 |
多媒体投影机 |
VT系列 |
2500流明 |
台 |
1 |
|
|
7 |
玻璃珠银幕 |
电动120吋 |
120吋 |
幅 |
1 |
|
|
★（三）、配套教学资源 |
||||||
|
1 |
无纸化考核平台（基于云平台无纸化理论试题库考试系统） |
网络版 |
具有软件著作权 |
套 |
1 |
附1 |
|
2 |
维修电工仿真软件 |
网络版 |
具有软件著作权 |
套 |
1 |
附2 |
|
3 |
电子技能虚拟实训室软件 |
网络版 |
具有软件著作权 |
套 |
1 |
附3 |
|
4 |
电子仪表仪器仿真教学实训软件 |
网络版 |
具有软件著作权 |
套 |
1 |
附4 |
|
5 |
模拟电子技术仿真教学软件 |
网络版 |
具有软件著作权 |
套 |
1 |
附5 |
|
6 |
数字电子技术仿真教学软件 |
网络版 |
具有软件著作权 |
套 |
1 |
附6 |
|
7 |
电子器件综合学习演示套件 |
|
|
套 |
1 |
附7 |
★智慧教室综合测控系统
一）、示波器功能
1) 2路波形测量功能。
2) 测频范围：200MSa/s高速实时采样，50MHz带宽。
二）2路逻辑分析仪功能。
三）1路任意波形信号发生器输出：
200MSa/s高速实时采样，50MHz带宽，波形测量完全满足教学实验要求，波形平滑不失真。
四）、万用表功能
1）、万用表的电阻测量功能。
2）、万用表的直流电压测量功能。
3）、万用表的交流电压测量功能。
4）、万用表的交流电流测量功能。
五）、人机界面功能
1）、人机界面显示所测量的波形，并显示相应的量测值。
2）、可通过点击界面按钮，将所测量的波形插入实验报告模板中。
3）、学生的实验报告结果可通过点击界面按钮，统一上传到指定的教师电脑文件夹下。
六）、附加功能
1）、环境参数测量：可同时测量显示温湿度、CO2浓度和PM2.5。
2）、电气参数测量：可测量控制台电压电流，并计算出功率。
3）、过流、过压、欠压（阀值可设置）报警跳闸保护。
4）、安全防护：实验室环境安全监控装置（PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常（火警）报警）。
5）、节电功能：长期无人实验时，自动关闭总闸开关，实现安全和节电效果。
6）、2路PWM脉冲信号发生器：可设置频率、占空比。
该系统采用一体化设计，要求以上功能集中在一块核心控制器上，禁止采用多种模块拼装，确保使用人员的人身安全及设备安全的性能指标
★通信板：
1）实验台地址范围0-255。
2）具有WIFI、RJ45、RS485上位机通信接口。
3）上位机与各学生实验台智能测量仪表数据交换，接口转换功能。
4）工作温度范围-20℃～+50℃。
★实验台管理系统（上位机软件）：
1）添加、删除、配置各实验台模块。
2）实时监测各学生实验台各项模块实时参数。
3）远程控制各实验台模块功能开关，按键锁定。
4）软件用户登录管理功能。
|
★四、电子产品训练与毕业设计演示装置（专利产品） |
|||||
|
1 |
装置总体要求 |
|
1 |
套 |
附8 |
|
2 |
电子产品毕业设计透明模块 |
|
1 |
套 |
表一 |
|
3 |
仿真器与编程器配置 |
51仿真器 |
1 |
套 |
|
|
51编程器 |
|||||
|
AVR仿真器编程器 |
|||||
|
JLINK仿真器编程器 |
|||||
|
FPGA/CPLD编程器 |
|||||
|
5 |
毕业设计电子产品电路搭建实训项目配套软件 |
|
1 |
套 |
|
|
6 |
连接线 |
|
1 |
套 |
|
|
五、安全演示装置 |
|||||
|
1 |
人体复苏模型 |
急救演示 |
1 |
个 |
|
|
2 |
灭火器 |
教师灭火演示 |
1 |
只 |
|
★附件、配套教学资源
附1：无纸化考核平台（基于云平台无纸化理论试题库考试系统）
1.用户登录
输入用户名、密码、验证码，点击登录按纽，登录到系统。
2.用户注册
用户登录画面，点击注册按纽，打开用户注册画面。输入用户名、密码、确认密码、准考证号、身份证号、姓名、考试级别，点击注册按纽，注册成为学员。
3.用户管理
老师用户登录系统后，点击菜单用户管理，打开用户管理画面。用户管理画面，显示所有用户列表信息，包括学员与老师。
3.1用户查询
用户管理画面，选择考试级别、输入用户名、准考证号、姓名，点击检索按纽，根据条件显示用户信息列表。
3.2添加用户
用户管理画面，点击添加按纽，打开用户添加画面。选择用户类别，输入用户名、姓名、密码、确认密码，点击确定按纽，保存用户信息。
3.3修改用户
用户管理画面，选择某一条用户信息，点击编辑按纽，打开用户信息编辑画面。选择用户类别，输入用户名、姓名、密码、确认密码、准考证号、身份证号、考试级别，点击确定按纽，保存用户信息。
3.4用户删除
用户管理画面，选择数据前选择框，点击删除按纽，删除所选用户信息。
4.级别管理
4.1级别查询
老师用户登录系统，点击级别管理，打开级别管理画面，输入级别名称，点击检索按纽，根据条件显示级别信息。
4.2添加级别
级别管理画面，点击添加按纽，打开添加级别画面。输入级别名称，点击确定，保存级别信息。
4.3修改级别
级别管理画面，选择数据前某一个选项框，点击编辑按纽，打开级别修改画面。输入级别名称，点击确定，保存级别信息。
4.4删除级别
级别管理画面，选择数据前选项框，点击删除按纽，删除选中的级别信息。
5.题库类别管理
5.1 题库类别查询
老师用户登录系统后，点击题库类别，打开题库类别管理画面。输入题库类别名称，点击检索按纽，根据输入条件显示题库类别信息列表。
5.2 添加题库类别
题库类别管理画面，点击添加按纽，打开题库类别添加画面。输入题库类别名称，点击确定按纽，保存题库类别信息。
5.3 修改题库类别信息
题库类别管理画面，选中某一行选择框，点击编辑按纽，打开题库类别修改画面。输入题库类别名称，点击确定按纽，保存题库类别信息。
5.4 删除题库类别信息
题库类别管理画面，选择数据前选项框，点击删除按纽，删除选中的级别信息。
6 .题库管理
6.1 题库查询
教师用户，登录系统后，点击题库管理，打开题库管理画面。选择题库级别、题库类别、试题类型，输入题目名称，点击检索按纽，根据条件显示题库列表信息。
6.2 添加单项选择题
题库管理画面，点击添加按纽，打开题目添加画面。
选择题库级别、题库类别、题目类型为单项选择题。
输入题目名称，答案 A、B、C、C，选择正确的答案选项，点击确定，保存单项选择题信息。
6.3 添加多项选择题
题库管理画面，点击添加按纽，打开题目添加画面。
选择题库级别、题库类别、题目类型为多项选择题。
输入题目名称，答案 A、B、C、D、E、F、G，选择正确的答案选项，点击确定，保存多项选择题信息。
6.4 添加判断题信息
题库管理画面，点击添加按纽，打开题目添加画面。
选择题库级别、题库类别、题目类型为判断题。
输入题目名称，选择正确的答案选项，点击确定，保存判断题信息。
6.5 导入Excel题目信息
题目添加画面，点击下载模板按纽，下载题目批量录入Excel模板。
在模板中，输入题目名称，选择题库级别、题库类别、试题类型，正确答案，答案内容等信息并保存。
在画面中选择保存后的文件，点击导入按纽，进行题目批量导入。
6.6 题目信息修改
题库管理画面，选中某一行选择框，点击编辑按纽，打开题库修改画面。
选择题库级别、题库类别、题目类型，输入题目名称、答案、选择正确的答案选项，点击保存修改题目信息。
6.7 删除题目信息
题库管理画面，选中某一行选择框，点击删除按纽，弹出提示，点击确定按纽删除题目信息。
7. 试卷管理
7.1 试卷查询
教师用户，登录系统后，点击题库管理，打开试卷管理画面。选择试卷级别、考核类型，输入试卷名称，点击检索按纽，根据条件显示试卷信息。
7.2 添加试卷
试卷管理画面，点击添加按纽，打开添加试卷画面。
7.3 自动抽题
试卷添加画面，输入试卷名称、试卷级别、考核类型、考试时间，点击自动抽题按纽，打开自动抽题画面。
点击顶部添加抽题专业按纽，在抽题列表中会增加一行，选择所属专业，抽题类型，输入时数，系统会显示当前专业当前抽题类型在现有题库中的题数。
输入单选题目分数，多选题目分数，判断题目分数，点击确定抽题按纽，系统会随机在题库中抽取相应的题目信息。
在添加专业，选择专业，抽题类型，题数后，顶部会显示当前抽取的题目数量以及分数信息。自动抽题完成，点击保存试卷按纽，保存当前自动抽取题目的试卷信息。
7.4手动组卷
试卷添加画面，输入试卷名称、试卷级别、考核类型、考试时间，点击进入手工组卷，打开手工组卷画面。
手动组卷画面，与题目管理画面录入数据方式相同，需要输入题目分数。
添加题目信息后，点击保存继续添加，题目将添加到下方的题目列表中。
点击列表中删除按纽，删除所选题目信息。
题目信息输入完成，点击保存试卷按纽，保存手工组卷信息。
7.5 编辑试卷
试卷列表，点击某一选项框，点击编辑按纽，打开试卷信息编辑画面。
如果该试卷未参加考试，才能编辑，否则无法编辑试卷信息。
修改试卷信息，自动抽题或手工抽题，点击保存试卷按纽，保存试卷信息。
7.6 删除试卷
试卷列表，点击某一选项框，点击删除按纽，删除试卷信息。
7.7 启用试卷
试卷管理画面，点击某一选项框，点击启用，启用选择的试卷为当前使用试卷，并提供给学生考试。
7.8 打印试卷
试卷列表画面，点击某一选项框，点击打印按纽，打开试卷打印画面。
按键盘Ctrl + P键，打凶当前试卷信息。
8.模拟成绩
8.1模拟成绩查询
教师用户，登录系统点击模拟成绩菜单，打开模拟成绩列表画面。输入检索条件：试卷名称、学生姓名、准考证号、身份证号，点击检索按纽，根据条件显示模拟成绩信息。
8.2模拟成绩详细
模拟成绩列表画面，点击第一次模、第二次模拟、第三次模拟，打开模拟成绩详细画面。
模拟成绩根据专业显示，总分、总题数、正确题数，评价信息。
8.3导出成绩
点击导出按纽，将成绩导出为Excel文件格式。
9. 实战成绩
9.1实战成绩查询
教师用户，登录系统点击实战成绩菜单，打开实战成绩列表画面。
输入检索条件：试卷名称、学生姓名、准考证号、身份证号，点击检索按纽，根据条件显示实战成绩信息。
9.2导出实战成绩
点击导出按纽，将实战成绩导出为Excel文件。
10.在线考试
10.1在线考试
学生用户，登录系统，点击在线考试按纽，打开在线考试信息画面。
在线考试分为模拟与实战考试，模拟考试分为三次考试，首次回答该试卷所有题目信息，第二次，第三次分别为回答上一次错误题目信息，实战考试只考试一次。
点击开始模拟按纽，打开考试画面。
依次回答试卷题目选项，下方为倒计时窗口，如果回答时间超过倒计时时间，将自动提交试卷。
提交试卷时，如有未完成题目，系统会自动提示，并将题目内容标记为红色。点击确定可提交试卷。
题目回答完成，提交试卷，显示考试成绩信息。
11.历史成绩
11.1 历史模拟成绩查看
学生用户登录后，点击模拟成绩，可查看历史模拟成绩详细信息。
11.2 历史实战成绩查看
学生用户登录后，点击实战成绩，可查看历史实战成绩详细信息。
附2：维修电工训练仿真软件（具有软件著作权）
一、软件特点
1．在指导方针上，不以某专业或课程的教学大纲为依据，而是以国家维修电工职业标准为指导。
2．在系统定位上，不以理论性系统性为主线，而是以职业技能的训练养成为主要任务。
3．在内容选择上，不以验证性的实验为主要目的，而是以职业标准规定的技能点的仿真实训为主线。
4．在媒体使用上，不以简单的播放式动画为主，而是侧重于动画编程、受训者的参与交互性训练上。
5．在表现形式上，不以实物照片而满足，而是为追求最佳情景性效果采用三维建模技术。
6．在教学设计上，不以简单完成某个技能为满足而是围绕该技能设置了诸如目的、原理、认识、结构、拆装、布局、连线、操作、排故、考评等尽可能完备的模块。
7．该软件包含初级工与中级工、高级工全部12个实训单元的研制工作，总共包含了近100多个实训项目，基本覆盖了电工、电子、电拖、维修电工、PLC等职业技能实训和鉴定设备技术规范中所列出的主要技能项目。网络版用于学生独自仿真模拟练习，单机版用于老师教学实训。
二、软件仿真实训内容：
|
一级模块 |
二级模块 |
三 级 模 块 |
||||||||||||
|
电工基础 |
欧姆定律 |
目的 |
原理 |
实验 |
考考你 |
|
|
|||||||
|
基尔霍夫定律 |
目的 |
原理 |
实验 |
考考你 |
|
|
||||||||
|
电磁感应 |
目的 |
原理 |
实验 |
考考你 |
|
|
||||||||
|
功率因数的提高 |
目的 |
原理 |
实验 |
考考你 |
|
|
||||||||
|
负载星形接法 |
目的 |
原理 |
实验 |
考考你 |
|
|
||||||||
|
负载三角形接法 |
目的 |
原理 |
实验 |
考考你 |
|
|
||||||||
|
电机与变 压器 |
变压器 |
外形 |
原理 |
考考你 |
|
|
|
|||||||
|
三相异步电动机 |
外形 |
装配 |
考考你 |
维修 |
|
|
||||||||
|
电流互感器 |
种类 |
原理 |
使用 |
考考你 |
|
|
||||||||
|
电压互感器 |
种类 |
原理 |
使用 |
考考你 |
|
|
||||||||
|
单相异步电动机 |
外形 |
装配 |
考考你 |
|
|
|
||||||||
|
伺服电机 |
外形 |
原理 |
考考你 |
|
|
|
||||||||
|
直流电动机 |
外形 |
装配 |
考考你 |
|
|
|
||||||||
|
低压电器 |
接触器 |
外形 |
原理 |
判断线圈 |
确定触点对 |
安装 |
考考你 |
|||||||
|
继电器 |
外形 |
原理 |
测热元件 |
测触点 |
考考你 |
|
||||||||
|
开关 |
外形 |
原理 |
测量 |
考考你 |
|
|
||||||||
|
按钮 |
外形 |
考考你 |
|
|
|
|
||||||||
|
指示灯 |
外形 |
|
|
|
|
|
||||||||
|
熔断器 |
外形 |
测量 |
测量2 |
|
|
|
||||||||
|
接线端子 |
外形 |
|
|
|
|
|
||||||||
|
电子器件 |
电阻器电位器 |
外形 |
标识 |
识别 |
小测验 |
测量 |
|
|||||||
|
电容器 |
外形 |
标识 |
使用 |
小测验 |
测量 |
|
||||||||
|
电感与小型变压器 |
外形 |
|
|
|
|
|
||||||||
|
二极管 |
外形 |
标识 |
识别 |
小测验 |
测量 |
|
||||||||
|
三极管 |
外形 |
标识 |
小测验 |
型号判定 |
管脚判定 |
|
||||||||
|
光电器件 |
外形 |
种类 |
|
|
|
|
||||||||
|
集成电路 |
外形 |
标识 |
考考你 |
|
|
|
||||||||
|
晶闸管与单结管电路 |
外形 |
电路 |
测量 |
仿真 |
排故 |
考考你 |
||||||||
|
电子技术 |
单相桥式整流滤波电路 |
目的 |
电路 |
原理 |
布局 |
仿真 |
考考你 |
|||||||
|
射极偏置电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
|
||||||||
|
串联稳压电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
|
||||||||
|
延时开关电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
|
||||||||
|
RC振荡电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
|
||||||||
|
直流电动机调速电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
|
||||||||
|
差分放大电路 |
目的 |
电路 |
原理 |
布局 |
仿真 |
考考你 |
||||||||
|
单结管同步触发电路 |
目的 |
电路 |
原理 |
布局 |
仿真 |
考考你 |
||||||||
|
三端可调稳压电路 |
目的 |
电路 |
原理 |
布局 |
仿真 |
考考你 |
||||||||
|
宿舍灯控制电路 |
目的 |
电路 |
原理 |
布局 |
仿真 |
考考你 |
||||||||
|
电力拖动
|
接触器联锁正反转 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
|||||||
|
按扭联锁正反转控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
双重联锁正反转控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
反接制动控制电路 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
Y-Δ降压启动电路 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
手动顺序起动控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
直流电动机调速控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
双速电动机调速控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
电动葫芦控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
绕线式电动机控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
照明电路 |
日光灯接线 |
接线 |
原理 |
仿真 |
考考你 |
|
|
|||||||
|
两地灯控制 |
接线 |
原理 |
仿真 |
考考你 |
|
|
||||||||
|
机床电路 |
接触器联锁正反转 |
故障现象 |
排故 |
|
|
|
||||||||
|
按扭联锁正反转控制 |
故障现象 |
排故 |
|
|
|
|||||||||
|
双重联锁正反转控制 |
故障现象 |
排故 |
|
|
|
|||||||||
|
电动机反接制动控制 |
故障现象 |
排故 |
|
|
|
|||||||||
|
Y-Δ降压启动电路 |
故障现象 |
排故 |
|
|
|
|||||||||
|
手动顺序起动控制 |
故障现象 |
排故 |
|
|
|
|||||||||
|
直流电动机调速控制 |
故障现象 |
排故 |
|
|
|
|||||||||
|
双速电动机调速控制 |
故障现象 |
排故 |
|
|
|
|||||||||
|
电动葫芦控制 |
故障现象 |
排故 |
|
|
|
|||||||||
|
绕线式电动机控制 |
故障现象 |
排故 |
|
|
|
|||||||||
|
常用工具 |
验电笔 |
介绍 |
|
|
|
|
|
|||||||
|
旋具 |
介绍 |
|
|
|
|
|
||||||||
|
剥线钳 |
介绍 |
|
|
|
|
|
||||||||
|
电工刀 |
介绍 |
|
|
|
|
|
||||||||
|
电烙铁 |
介绍 |
|
|
|
|
|
||||||||
|
仪器仪表 |
万用表 |
种类 |
面板 |
测电阻 |
测电压 |
测直流电流 |
测电压 |
|||||||
|
兆欧表 |
种类 |
面板 |
测绕组间电阻 |
测电阻 |
考考你 |
|||||||||
|
电流表 |
种类 |
面板 |
操作 |
考考你 |
|
|
||||||||
|
电压表 |
种类 |
面板 |
操作 |
考考你 |
|
|
||||||||
|
钳形电流表 |
种类 |
面板 |
操作 |
考考你 |
|
|
||||||||
|
直流单臂电桥 |
种类 |
面板 |
使用 |
操作 |
考考你 |
|
||||||||
|
信号发生器 |
种类 |
面板 |
使用 |
操作 |
考考你 |
|
||||||||
|
普通示波器 |
种类 |
面板 |
使用 |
操作 |
考考你 |
|
||||||||
|
导线连接 |
导线简介 |
裸线 |
电磁线 |
绝缘线 |
通信电缆 |
|
||||||||
|
命名法 |
电线命名法 |
射频电缆命名法 |
|
|
||||||||||
|
线材选用 |
电路条件 |
环境条件 |
导线颜色选用 |
|||||||||||
|
导线连接 |
单股芯线连接 |
七股芯线的连接 |
七股芯线T型连接 |
|||||||||||
|
线头绝缘的恢复 |
绝缘材料 |
包缠方法 |
热缩管 |
|||||||||||
|
PLC |
认识PLC |
结构 |
I/O单元 |
工作方式 |
简易编程器 |
|
||||||||
|
交通信号灯控制系统 |
控制要求 |
I/O口分配 |
接线 |
梯形图指令表 |
运行 |
|||||||||
|
可逆运行反接制动 |
控制要求 |
I/O口分配 |
接线 |
梯形图指令表 |
||||||||||
|
Y-Δ降压起动 |
控制要求 |
I/O口分配 |
接线 |
梯形图指令表 |
||||||||||
附3：电子技能虚拟实训室软件(具有软件著作权)
一、产品概述
采用三维仿真技术而研制的仿真实训软件，包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机实训等11个实训单元，基本涵盖了国家电子设备装接工（中初级）鉴定考核的全部主要模块。本产品性能价格比高，是电子技能仿真实训室必备的主体软件。
二、软件特点
1. 情景性：全部训练在三维场景下进行，学生犹如进入真实的施工现场，真实感极强，弥补了下现场难的困难。
2. 过程性：软件以技能为核心，以施工工艺为主线，以技术规范为指导，以设备与工具的使用为基础，重视养成性训练，具有很强的实用性。
3．交互性：软件贯彻以学生为主体的思想，设有实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线等，不仅可以供教师采用场景环境演示教学，更可以在网络环境下由学生自主地按照进程与提示操作，突出了技能训练。
4. 完备性：软件重视教学设计，不同的知识单元含有诸如教学资源、故障检测、操作提示、技术分析等多种情境和技能训练教学模块。
5. 软件具有职业性、情境性、交互性、工艺性和智能性。
6. 在设计上，采用分级模块化设计，结构清晰、便于重组。
7. 在媒体表现上，采用二维、三维动画，具有强烈的情景带入感。
8. 在内容设计上，力争实现专业与企业生产岗位的对接、实训内容与职业标准的对接、实训过程与生产过程的对接、专业教学与职业资格证书的对接。
9. 本软件不仅可以作为实训教学应用，其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。
10. 以项目为引领、以任务为驱动、以工艺步骤为主线的设计理念。
11. 资源丰富，可服务于多种教学模式。
12. 资源碎片化，每个模块可独立，实现资源的有效利用。
13. 各个模块的内容详尽、系统，掌握维修电工核心技能的目的。
14. 注重教学设计，把抽象的概念具体化、把虚拟的概念实际化。
三、软件总体要求
1、软件以部颁标准《职业技能培训（鉴定）维修电工实训设备产品技术规范》为指南，以能力培养为本位，以就业为导向，突出技能训练。具有职业性、情境性、过程性、交互性与智能性等特点。可于维修电工职业技能仿真培训与鉴定、电工电子类专业电工技能仿真实训。
★2、软件重视教学设计，不同的知识单元含有诸如教学资源、故障检测、操作提示、技术分析等多种情境和技能训练教学模块。把抽象的概念具体化、把虚拟的概念实际化。各个模块的内容详尽、系统，软件内容要掌握电子技能的核心目的。
★3、软件在设计上，采用分级模块化设计，结构清晰、便于重组。在媒体表现上，采用二维、三维动画，具有强烈的情景带入感。
★4、本软件不仅可以作为实训教学应用，还必须含有大量的原理动画演示，作为助教型软件素材应用于课堂教学环节。
★5、软件具备交互性：软件贯彻以学生为主体的思想，设有实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线等，不仅可以供教师采用场景环境演示教学，更可以在网络环境下由学生自主地按照进程与提示操作，突出了技能训练。
四、模块列表
★1.仪器仪表
仪器仪表需包括指针式万用表、数字式万用表、普通示波器、信号发生器、直流稳压电源、毫伏表、高频信号发生器、钳形电流表等至少8个实训项目；每个实训项目中，根据不同内容的教学大纲要求，需包含各种仪器仪表的外形、面板、使用操作、考考你等不少于3个实训任务，其中，数字式万用表实训任务需包括外形、面板、测电阻、测电压（交、直流）、测电流、测二极管、测三极管、考考你；示波器项目中，当鼠标滑过面板上对应聚焦、亮度、旋钮等，对该部分作用均有文字描述显示。考考你实训项目，要求趣味性答题，运用游戏一样的模式，对正确与错误和时间的使用需做出记录。
2.导线加工
导线加工需包括常用材料、绝缘导线加工、屏蔽线加工、导线捆扎、导线连接等至少5个实训项目；每个实训项目中，根据教学大纲要求，需包含若干实训任务，各实训任务均配有考考你随机小测试，使用恰当的媒体手段来实现，教学设计合理，导航清晰,并配有语音讲解功能。
3.检修工具
检修工具需包括焊接工具、钳口工具、剪切工具、紧固工具等至少4个实训项目；其中钳口工具项目的实训任务包括尖嘴钳、平嘴钳（扁口钳）、园嘴钳、钢丝钳、镊子、压接钳、网线钳等；根据相应的教学大纲，要求把各种检修工具清楚表示，并配有语音讲解功能。
4.焊接工艺需包含手工焊接、实训、浸焊、波峰焊、再流焊、拆焊技术等至少6个实训项目；其中手工焊接项目的实训任务包括工具检测、焊锡丝的握法、电烙铁的握法（正握、反握、握笔）、五步焊接法、焊接质量鉴别、贴片元件等。根据相应的教学大纲，要求把焊接工艺清楚表示，图文并茂,并对重难点部分配有语音讲解功能。
5.电子器件
电子器件包括电阻器、电容器、电感和变压器、二极管、三极管、晶闸管、模拟IC、数字IC、片状元器件、电声器件、开关接插件、发光显示器件等至少12个实训项目；根据相应的教学大纲，要求把常用的电子元器件都能清楚表示，教学任务需包括分类、标识、检测、考考你等至少4部分,并对重难点部分着重练习,检测方法不少于2钟。
6.模拟电子技术
模拟电子技术包括射极偏置电路、基本放大电路、延时开关电路、ＲＣ震荡电路、桥式整流电路、串联稳压电路、直流电动机调速电路、调光台灯、运放输出功能扩展等至少9个实训项目；根据相应的教学大纲，要求软件能基本涵盖所有的电子技术；教学任务需包括目的、电路、原理、布局、接线、仿真和排故等。用文字、图片的形式展示学习目的，将主要掌握的知识点予以概括，了解本模块主要的学习内容包括原理、接线、故障原因及排除故障等；电气电路与电路实物相互对比，当鼠标指向电气图某个器件时，相对应的实物也会放大显现；动画与配音结合，描述电路组成。原理动画应包括两部分：一是电路组成，以二维动画的形式表现并配有语音讲解；一是工作原理，通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器，通过进度条来控制动画进度，以达到学习者反复学习观看的目的；布局要求将器件库中在实训过程所需的元件拖动放到配电柜中进行布局，并设定故障现象，通过仪器仪表来测量找到故障点，最后分析故障原因，设置原理图，协助操作者了解相应原理，继而分析故障原因、列出查找方法，通过仪器仪表找到故障点，最后判定故障结果。
7.数字电子技术
数字电子技术包括宿舍灯控制电路、定时交流开关、步进电机控机器、智力竞赛抢答器、移位型控制器、四路彩灯控制电路、声光报警电路、数字钟电路、基本逻辑关系等至少9个实训项目；根据相应的教学大纲，要求软件能基本涵盖所有的电子技术；教学任务需包括目的、电路、原理、布局、接线、仿真和排故等。用文字、图片的形式展示学习目的，将主要掌握的知识点予以概括，了解本模块主要的学习内容包括原理、接线、故障原因及排除故障等；电气电路与电路实物相互对比，当鼠标指向电气图某个器件时，相对应的实物也会放大显现；动画与配音结合，描述电路组成。原理动画应包括两部分：一是电路组成，以二维动画的形式表现并配有语音讲解；一是工作原理，通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器，通过进度条来控制动画进度，以达到学习者反复学习观看的目的；布局要求将器件库中在实训过程所需的元件拖动放到配电柜中进行布局，并设定故障现象，通过仪器仪表来测量找到故障点，最后分析故障原因，设置原理图，协助操作者了解相应原理，继而分析故障原因、列出查找方法，通过仪器仪表找到故障点，最后判定故障结果。
8.生产工艺
生产工艺包括器件准备、安装、焊接（喷涂助焊剂、干燥和预热、波峰焊、强迫风冷）、补焊调试、装配测试、包装入库等至少6个实训项目；根据教学大纲要求，需包含若干实训任务，并用恰当的媒体手段来实现，教学设计合理，导航清晰，并配有语音讲解功能。
9.插装工艺
插装工艺包括印制板分类、PCB生产工艺、插装准备、手工插装、机器插装等至少5个实训项目；据教学大纲要求，需包含若干实训任务，使用恰当的媒体手段来实现，教学设计合理，导航清晰，并配有语音讲解功能。其中插装准备包括元器件检查、老化实验、引线剪裁、导线剥头、元器件成型、浸涂焊料等实训任务。
10.SMT工艺
SMT工艺包括表面组装材料、SMT设备、SMT工艺、SMT生产过程等至少4个实训项目；据教学大纲要求，需包含若干实训任务，并用恰当的媒体手段来实现，教学设计合理，导航清晰，并配有语音讲解功能。其中SMT生产过程以流水线的产品生产说明SMT的生产过程，包括锡膏印刷、贴片、焊接、检测、手工补装、焊接、修整与检测、抽样实验、包装入库等，通过国内先进的某电视机生产线整体演示该过程。
11.收音机实训
收音机实训包括工作原理、元件选择、印制电路、元器件插装、焊接、组装、调试工艺、总装、维修指南、维修训练等至少10个实训项目；据教学大纲要求，每个实训项目还需包含若干实训任务；调试工艺实训要求分别练习静音调试、接线和动态调试三种，其中动态调试要求可以做到三点统调，在调试练习过程中，鼠标点击面板上对应的开关、旋转按钮等均伴有实物的仿真声音。软件要求教学设计合理，媒体表现方式丰富，交互性强等特点。
附4：电子仪表仪器仿真教学软件
一、产品概述
本产品依据《电子设备装接工国家职业标准》、教育部有关专业电子技能训练教学大纲与中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计，包含常用电子测量仪器、信号（函数信号、高频信号、彩色电视信号）发生器、电子电压表（毫伏表、数字万用表）、电子计数器、双踪示波器、扫频仪等六类仪器，每类仪器设有仪器简介、面板介绍、使用方法、仿真实训等4个学习任务。具有职业性、情境性、交互性、工艺性、智能性。本产品性能价格比高，是电子技术仿真实训室必备的主体软件。
二、实训项目
|
电子仪表仪器仿真教学软件 |
项目名称 |
实训任务 |
内容 |
|
项目一 测量基础知识 |
任务一测量概述及数据处理 |
测量过概述 |
|
|
测量数据及处理 |
|||
|
测量误差的来源和分类 |
|||
|
测量值的表示 |
|||
|
任务二电子测量 |
电子测量 |
||
|
电子测量的特点和应用 |
|||
|
测量的误差 |
|||
|
电子测量实验室的常识 |
|||
|
任务三电子测量仪器 |
电子测量仪器的分类 |
||
|
电子测量仪器的选择 |
|||
|
电子测量仪器的主要性能指标 |
|||
|
仪表准确度等级 |
|||
|
项目二 万用表 |
任务一指针式万用表 |
万用表的简介 |
|
|
指针式万用表结构 |
|||
|
测直流电压 |
|||
|
测交流电压 |
|||
|
直流电流测量 |
|||
|
电阻测量 |
|||
|
指针式万用表测量普通二极管 |
|||
|
指针式万用表检测发光二极管 |
|||
|
指针式万用表三极管管型判别 |
|||
|
NPN型三极管管脚判别 |
|||
|
PNP型三极管管脚判别 |
|||
|
指针式万用表电解电容质量判断 |
|||
|
指针式万用表测量放大倍数 |
|||
|
指针式万用表使用注意事项 |
|||
|
任务二数字万用表 |
数字万用表简介 |
||
|
数字万用表面板 |
|||
|
万用表测直流电压 |
|||
|
万用表测交流电压 |
|||
|
万用表测直流电流 |
|||
|
数字万用表测电压电流的注意事项 |
|||
|
万用表测电阻 |
|||
|
万用表测量电路通断 |
|||
|
万用表测量二极管 |
|||
|
万用表测量三极管放大系数β |
|||
|
万用表测电容 |
|||
|
项目三 毫伏表 |
任务一AS2173D型毫伏表 |
常用电子电压表的种类 |
|
|
指针式电子电压表交流电压的测量原理 |
|||
|
指针式电子电压表的不同结构 |
|||
|
AS2173D指针式电压表的面板 |
|||
|
AS2173D指针式电压表的技术指标 |
|||
|
AS2173D指针式电压表测量步骤 |
|||
|
AS2173D指针式电压表使用的注意事项 |
|||
|
任务二DF1930A数字毫伏表 |
数字电压表的结构 |
||
|
数字式电压表的原理 |
|||
|
DF1930A数字毫伏表面板功能 |
|||
|
DF1930A数字毫伏表测量步骤 |
|||
|
DF1930A数字毫伏表使用注意事项 |
|||
|
项目四兆欧表 |
任务一兆欧表 |
兆欧表的简介 |
|
|
兆欧表的面板 |
|||
|
ZC25型兆欧表的测量原理 |
|||
|
兆欧表的测量步骤 |
|||
|
兆欧表的使用注意事项 |
|||
|
ZC25型兆欧表测量电动机绕组线圈与外壳之间的绝缘电阻 |
|||
|
项目五频率计
|
任务一HC-F1000L频率计 |
频率计简介 |
|
|
频率计的面板 |
|||
|
频率计频率测量原理 |
|||
|
频率计周期测量原理 |
|||
|
频率计使用 |
|||
|
频率计的主要技术指标 |
|||
|
频率计的使用注意事项 |
|||
|
项目六信号发生器 |
任务一SG1646A多功能函数信号发生器 |
信号发生器简介 |
|
|
SG1646A多功能函数信号发生器面板介绍 |
|||
|
SG1646A多功能函数信号发生器的主要技术特征 |
|||
|
SG1646A多功能函数信号发生器的使用 |
|||
|
SG1646A多功能函数信号发生器的使用注意事项 |
|||
|
函数信号发生器工作原理 |
|||
|
任务二GRG-450B高频信号发生器 |
GRG-450B高频信号发生器的面板介绍 |
||
|
GRG-450B高频信号发生器的技术指标 |
|||
|
GRG-450B高频信号发生器的工作原理 |
|||
|
GRG-450B高频等幅信号输出 |
|||
|
GRG-450B高频信号发生器使用注意事项 |
|||
|
GRG-450B使用内部调制信号的高频调幅信号输出 |
|||
|
GRG-450B使用外部调制信号的高频调幅信号输出 |
|||
|
任务三低频信号发生器 |
低频信号发生器简介 |
||
|
XD1低频信号发生器面板 |
|||
|
XD1低频信号发生器操作步骤 |
|||
|
XD1低频信号发生器使用实例 |
|||
|
项目七示波器 |
任务一模拟示波器 |
示波器的买那般介绍 |
|
|
示波器探头 |
|||
|
示波测试的基本原理 |
|||
|
通用示波器的垂直通道（Y通道） |
|||
|
普通示波器的水平通道（X通道） |
|||
|
示波器操作步骤 |
|||
|
用示波器观察波形 |
|||
|
示波器校准 |
|||
|
用示波器测量信号电压幅度和频率 |
|||
|
用示波器测量信号相位差 |
|||
|
任务二数字示波器 |
数字示波器采样及AD转换原理 |
||
|
数字示波器面板 |
|||
|
数字示波器简介 |
|||
|
数字示波器结构 |
|||
|
数字示波器主要技术指标 |
|||
|
数字示波器使用前的准备 |
|||
|
数字示波器自动测量波形 |
|||
|
数字示波器光标测量 |
|||
|
数字示波器波形存储与调用 |
|||
|
数字示波器探头衰减 |
|||
|
示波器使用注意事项 |
|||
|
项目八扫频仪 |
任务一扫频仪 |
扫频仪概述 |
|
|
扫频仪工作原理 |
|||
|
扫频仪面板介绍 |
|||
|
扫频仪的性能参数 |
|||
|
扫频仪的频标 |
|||
|
扫频仪检查 |
|||
|
扫频仪使用注意事项 |
|||
|
测量放大电路的增益 |
|||
|
测量幅频特性曲线 |
|||
|
测量扶贫特性曲线的带宽 |
附5：模拟电子技术仿真教学软件（具有软件著作权）
一、软件功能要求（带"*"为必须要求）
服务端支持用户名密码登录。
*服务端实时监控客户端IP登录情况。
服务端实时监控网络版节点占用数量。
*客户端支持实训窗口大小和比例自由调节。
客户端支持实训窗口快速设置分辨率。
*客户端支持实训内容局部放大。
客户端软件在无法连接服务端的情况下自动切换为单机版软件。
二、软件技术要求（带"*"为必须要求）
1.软件设计内容符合《职业院校数字校园建设规范》的相关标准，注重教学设计，尊重课堂教学的严肃性；
2.软件设计符合职业过程的真实性原则；
3.软件设计符合仿真的高度逼真性、交互性强原则；
4.*软件采用服务器客服端形式开发，服务器只限制同时访问服务器的客服端最大总数量（100个），但不限制（指定）具体客服端；
5.*开标现场须演示,以确定技术指标符合程度；
6.*软件具有独立知识产权，提供计算机软件著作权登记证书（复印件加盖公章）。
三、具体仿真软件
模拟电子技术仿真实训软件
软件要求：本产品是依据教育部、人力资源和社会保障部有关课程大纲、中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计，内容包括模拟电子技术实验实训常开设的延时电路等共18个实验实训项目（详见实训项目）。每个项目根据实训需要，设置了数量不等的实训任务。例如单管放大项目设计了实训目的、实训器件、实训电路、电路原理、器件布局、通电测试、故障检测等任务，以便操作者循序渐进地得到训练。本软件采用三维动画与二维交互动画编程相结合技术，基于职场环境与工作过程，具有很强的职业性、情景性、过程性、交互性、智能性。
技术参数：
包含十八大实训模块：延时电路、稳压电源、整流滤波电路、单管放大、可控硅调光、二极管整流电路、串联稳压电源、延时开关、电流负反馈电路、电压负反馈电路、单项可控硅整流电路、差分放大可调稳压电路、运算放大电路、运算放大器的应用、脉冲式充电电路、整流电路、温度传感器、光敏传感器检测。
1、延时电路
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
2、稳压电源
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
3、整流滤波电路
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
4、单管放大
实训内容：实训目的、实训器件、实训电路、电路原理、器件布局、通电运行、故障检测
5、可控硅调光
实训内容：实训目的、实训器件、实训电路、电路原理、电路检查、可控硅布局、可控硅实训、故障检测
6、二极管整流电路
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
7、串联稳压电源
实训内容：实训目的、实训器件、实训电路、电路原理、器件布局、数据测试、故障检测
8、延时开关
实训内容：实训目的、实训器件、实训电路、电路原理、器件布局、通电测试、数据测试
9、电流负反馈电路
实训内容：实训目的、实训器件、实训电路、电路原理、通电测试
10、差分放大可调稳压电路
实训内容：实训目的、实训器件、实训电路、电路原理、波形测量、输出测量
11、单相可控硅整流电路
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
12、电压负反馈电路
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
13、运算放大电路
实训内容：实训目的、实训器件、电路A/B、工作原理、运行A/B
14、运算放大器的应用
实训内容：实训目的、实训器件、实训电路、电路原理、器件布局、电路检查、通电运行
15、脉冲式充电电路
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
16、整流电路
实训内容：实训目的、实训器件、实训电路、电路原理、电路检查、通电测试、故障测试
17、温度传感器
实训内容：实训目的、实训器件、实训电路、电路原理、性能检测、电路检查、电桥测量、通电运行、故障排除
18、光敏传感器检测
实训内容：实训目的、实训器件、实训电路、电路原理、性能检测、电路测试
★实训内容说明：
（1）实训目的：文字、图片的形式展示。将主要掌握的知识点予以概括，了解本模块主要的学习内容包括原理、接线、故障原因及排除故障等。
（2）实训器件：展示实训过程所需要的相关仿真实训器件，图文并茂让学生增强对器件的记忆。
（3）实训电路：电气电路与电路实物相互对比，当鼠标指向电气图某个器件时，相对应的实物也会放大显现。
（4）电路原理：FLASH动画与配音结合，描述电路组成。原理动画包括两部分：一是电路组成，以二维动画的形式表现并配有语音讲解；一是工作原理，通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器，通过进度条来控制动画进度，以达到学习者反复学习观看的目的。
（5）波形测量：闭合开关按钮，可以直观地观察到变压器输出的波形。
（6）输出测量：通过仿真使用万用表，测量输出电压。通过调节电阻阻值来观察电流表、输出电压。
（7）性能检测：通过仿真使用万用表，两表笔接电阻两引脚，观察万用表数值。
（8）器件布局：可将器件库中在实训过程所需的元件拖动放到配电柜中进行布局，并附有原理图可供参考。
（9）电路检查：使用万用表，检测电路是否短路。通过调整万用表，测稳压电源输出。该模块设置原理图，协助操作者了解相应原理。
（10）可控硅布局：根据原理图以及操作提示将对应的仿真器件放入对应的电路图中。
（11）可控硅实训：可根据电路图，结合操作提示对仿真可控硅训练。
（12）通电测试：使用仿真数字万用表，通过调整万用表，测电压输出值。
（13）电桥测量：使用仿真数字万用表，通过调整万用表和仿真器件观察通电后加热电器万用表对应数据。该模块设置原理图，协助操作者了解相应原理。
（14）通电运行：通电后，按下有关按钮，可以直观地观察到系统的运行情况，同时配合以系统运行的声音效果。
（15）电路A/B:电气电路与电路实物相互对比，当鼠标指向电气图某个器件时，相对应的实物也会放大显现。
（16）运行A/B:通电后，按下有关按钮，可以直观地观察到系统的运行情况和仪器仪表的数据反馈。
（17）工作原理：电路原理图通过动画的形式展示项目知识要点。
（18）数据测试:通过仿真使用数字万用表，测量输出电压。通过调节电阻阻值来观察输出电压。该模块设置原理图，协助操作者了解相应原理。
（19）故障检测：设定故障现象，通过仪器仪表来测量找到故障点，最后分析故障原因。该模块设置原理图，协助操作者了解相应原理。
（20）故障排除：设定故障现象，分析故障原因、列出查找方法，通过仪器仪表找到故障点，最后判定故障结果。该模块设置原理图，协助操作者了解相应原理。
附6：数字电子技术仿真教学软件（具有软件著作权）
一、软件硬件要求
一、软件功能要求（带"*"为必须要求）
服务端支持用户名密码登录。
*服务端实时监控客户端IP登录情况。
服务端实时监控网络版节点占用数量。
*客户端支持实训窗口大小和比例自由调节。
客户端支持实训窗口快速设置分辨率。
*客户端支持实训内容局部放大。
客户端软件在无法连接服务端的情况下自动切换为单机版软件。
二、软件技术要求（带"*"为必须要求）
1.软件设计内容符合《职业院校数字校园建设规范》的相关标准，注重教学设计，尊重课堂教学的严肃性；
2.软件设计符合职业过程的真实性原则；
3.软件设计符合仿真的高度逼真性、交互性强原则。
4.*软件采用服务器客服端形式开发，服务器只限制同时访问服务器的客服端最大总数量（100个），但不限制（指定）具体客服端；
5.*以确定技术指标符合程度；
6.*软件具有独立知识产权，提供计算机软件著作权登记证书（复印件加盖公章）；
三、具体仿真软件
数字电子技术仿真实训软件
软件要求：本产品依据教育部有关课程大纲、中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计，内容包括数字电子技术课程常开设的与非门电路、异步计数器的级联、定时交流开关、多地单键控制、同步计数器、信号比较输出报警检测等共7个实验实训项目，每个项目根据实训需要，设置了数量不等的实训任务，以便操作者循序渐进地得到训练。
本软件采用三维动画与二维交互动画编程相结合技术，基于职场环境与工作过程，具有很强的职业性、情景性、过程性、交互性、智能性。
技术参数：
包含七大实训模块：与非门电路、异步计数器的级联、定时交流开关、计数调光开关、多地单键控制、同步计数器、信号比较输出报警检测。
1、与非门电路
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
2、异步计数器的级联
实训内容：实训目的、实训器件、实训电路、电路原理、器件布局、电路检查、通电运行、故障检测
3、定时交流开关
实训内容：实训目的、实训器件、实训电路、电路原理、通电测试、故障测试
4、计数调光开关
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
5、多地单键控制
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
6、同步计数器
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
7、信号比较输出报警检测
实训内容：实训目的、实训器件、实训电路、电路原理、电路检查、通电运行
★实训内容说明：
（21）实训目的：文字、图片的形式展示。将主要掌握的知识点予以概括，了解本模块主要的学习内容包括原理、接线、故障原因及排除故障等。
（22）实训器件：展示实训过程所需要的相关仿真实训器件，图文并茂让学生增强对器件的记忆。
（23）实训电路：电气电路与电路实物相互对比，当鼠标指向电气图某个器件时，相对应的实物也会放大显现。
（24）电路原理：FLASH动画与配音结合，描述电路组成。原理动画包括两部分：一是电路组成，以二维动画的形式表现并配有语音讲解；一是工作原理，通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器，通过进度条来控制动画进度，以达到学习者反复学习观看的目的。
（25）器件布局：可将器件库中在实训过程所需的元件拖动放到配电柜中进行布局，并附有原理图可供参考。
（26）电路检查：使用万用表，检测电路是否短路。通过调整万用表，测稳压电源输出。该模块设置原理图，协助操作者了解相应原理。
（27）通电运行：通电后，按下有关按钮，可以直观地观察到系统的运行情况，同时配合以系统运行的声音效果。
（28）故障检测：设定故障现象，通过仪器仪表来测量找到故障点，最后分析故障原因。该模块设置原理图，协助操作者了解相应原理。
（29）故障排除：设定故障现象，分析故障原因、列出查找方法，通过仪器仪表找到故障点，最后判定故障结果。该模块设置原理图，协助操作者了解相应原理。
附7：电子器件综合学习演示套件
（一） 常用电容学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
分为三个区域，分别为图例标示区、识读要点区及认知检测区。
图例标示区：展示普通电容器（无极性）、电解电容器、可调电容器、双联可调电容器的符号。
识读要点区：展示E12、E24系列的标称值电容。提供色环电容、CBB电容、极性电容的标示及容值识别详解。
列出了常用电容的分类及各类国产电容及代号。
认知检测区：提供色环电容、普通瓷片电容、高压瓷片电容、涤纶电容、CBB电容、云母电容、直插式钽电容、独石电容、电解电容、微调电容、CBB61电机启动电容、CBB20轴向无感聚酯膜电容、安规电容等若干典型通用电容；同时还按照封装提供0603及0805贴片电容、贴片铝电解电容、贴片钽电容等若干贴片电容。
（二）常用电阻学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
分为三个区域，分别为图例标示区、识读要点区及认知检测区。
图例标示区：展示固定电阻、可调电阻、热敏电阻的符号及电阻的标示方法（直标法、文字符号法，数标法，色环法）。
识读要点区：展示色环符号的规定及各色环符号的代表意义，提供四环电阻、五环电阻、贴片电阻的示例详解。提供了常用的排阻符号及实物展示，便于感性认识。
列出了常用电阻的单位符号及进阶关系。
认知检测区：提供碳膜电阻，包括1/4W、1/2W、1W三类小功率共6个实际电阻，全部为E24系列阻值；金属膜电阻1/4W、1/2W、1W三类小功率共6个E96系列阻值实际电阻；贴片电阻类，包括1206、1812、2512三类封装形式共6个实际电阻。所有电阻两端提供可供检测的台阶插座（内孔2MM）。
（三）常用二极管学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
展示普通二极管、整流二极管、开关二极管、稳压二极管、发光二极管、光电二极管、变容二极管的标示方式，列举了普通二极管和发光二极管的极性判别方法。展示了整流二极管、开关二极管、稳压二极管、发光二极管、检波二极管、红外发射接收二极管、光敏二极管、贴片二极管、变容二极管，双向触发二极管的实物及检测接口。
提供二极管、电容、电阻的综合应用电路：单相桥式整流滤波电路-DC5V电源的产生电路，带有熔丝保护及发光二极管指示，通入单相AC220市电即可工作（模块设有单相电源变压器），同时该DC5V电源可为其他模块检测供电之用。
（四）常用晶体管学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
对常用晶体管的分类及管脚判断进行了介绍，展示半导体三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT，单向晶闸管SCR，双向晶闸管TRIAC的图示，列举了常用9013、3DJ6F的识读方法；展示了小功率三极管、塑封大功率三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT，单向晶闸管SCR，双向晶闸管TRIAC等实物，提供检测接口。
展示了常用贴片类三极管如9012,9013,S8050,S8550的实物。
（五）常用数码管显示学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。方便感性认识、检测测试，同时也能防止器件的损伤。
展示共阴及共阳数码管的结构示意图及常用数字的数码显示方法，展示了单位数码管、双位数码管、四位数码管的实物并提供了可供检测的台阶插座（内孔2MM）。
（六）常用集成IC学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
展示常用集成IC封装形式，如圆形金属外壳封装、单列直插式（SIP）、双列直插式（DIP）、表面贴装（SOP）、引线载体（PLCC）、四方扁平（QFP）等等。展示常用芯片引脚顺序标示图。提供了如双列直插芯片、单列直插芯片、贴片芯片、厚膜电路EXB841、音乐芯片等特殊引脚芯片的实例。
附8：YCBYS-01电子产品训练与毕业设计演示装置
一、总体要求
电子实训与毕业设计开放式训练系统，要求由电子模块、便携式实验箱和模块储存柜、开发工具等四部分组成。
*电子积木式拼接方式，可进行软连接和硬连接。
*模块接口统一、协议统一。
*功能电路及器件符合工业标准。
*便携式实验箱要方便学生携带的，学生可以将自己选做的电子模块存放在便携式实验箱中，模块储存柜按需求数量定制，以存放闲置的电子模块。
二、硬件配置及指标
（一）、基础硬件配置
1.MS51单片机模块
2.STM32单片机模块
3.LCD12864点阵液晶模块
4.LED16X16点阵模块
5.八位数码管模块
6.独立键盘与矩阵键盘模块
7.RS232通信模块
8.USB接口模块
9.火焰传感器模块
10.烟雾传感器模块
11.超声波传感器模块
12.光敏传感器模块
13.人体热红外传感器模块
14.温湿度传感器模块
15.声音传感器模块
16.继电器模块
17.直流电机模块
18.步进电机模块
19.交通灯模块
（二）4G射频收发模块
1.Wifi模块
2.GSM/GPRS模块
3.时钟模块
4.语音播放模块
5.功放模块
6.储存器模块
7.接口引脚转接模块
（三）、综合硬件模块
1.AVR单片机模块
2.EPM240逻辑模块
3.RS485总线通信模块
4.CAN总线通信模块
5.震动传感器模块
6.三轴加速度/角速度传感器模块
7.颜色传感器模块
8.霍尔传感器模块
9.三轴磁场传感器模块
10.空气质量传感器模块
11.电流传感器模块
12.旋转编码器模块
13.RFID模块
14.高速AD模块
15.高速DA模块
（四）、仿真器与编程器
1.*51仿真器
USB接口，DIP40镀金插针。
兼容KEIL C51 UV2/UV3/UV4调试环境，支持单步、断点、随时查看寄存器、变量、内存，支持全速运行时暂停按钮，可仿真各种51指令兼容单片机。内部最大仿真时钟24MHZ，程序存储器64K，仿真的同时已烧好代码，系统可脱机运行。
2.*51编程器
1）.支持AT89S51、AT89S52
2）.支持：
（1）AT90can128 AT90can32等；
（2）Attiny11 Attiny12 Attiny13等
（3）Atmega128 Atmega32 Atmega64 Atmega8等；
（4）USB接口
3.*AVR仿真器编程器
1.USB接口，带0.5A可恢复保险丝，支持5V/3.3V工作电压；
2.仿真固件可升级，支持AVRstudio软件。
3.支持：
ATmega128,ATmega128L,ATmega16,ATmega162,ATmega162V,ATmega165,ATmega165V, ATmega169,ATmega169V, ATmega16L, ATmega32, ATmega323,ATmega323L, ATmega32L, ATmega64, ATmega64L(支持AVR所有带JTAG口的单片机)。
4.*JLINK仿真器编程器（用于STM32）
1.USB2.0接口
2.支持 ARM7/9/11 (including thumb mode),Cortex-M0/M1/M3/M4内核；
3.支持Serial Wire Debug (SWD）；
4.支持Serial Wire Viewer (SWV)；
5.可与 IAR Workbench、Keill，ADS，RVDS无缝集成；
6.支持1.2V-5V目标板电压；20pin与SWD接口转接板
7.支持WIN2000/XP/VISTA/7等
5.*FPGA/CPLD编程器USB-Blaster
1）.USB接口
2）.稳定支持SignalTap II 嵌入式逻辑分析仪功能；
3）.支持ALTERA 公司全系列器件；
4）.支持三种下载模式：AS、PS和JTAG；
（五）、便携式实验箱
1.尺寸：60*45*30mm
2.电源：三路电源12V/2A、-12V/2A、5V/3A
三、实用课题训练题目（只列出部分，其它可由学生自己发挥）
1.简易交通灯控制系统
功能描述：交通灯通常指由红、黄、绿三种颜色灯组成用来指挥交通的信号灯。绿灯亮时，准许车辆通行，黄灯亮时，已越过停止线的车辆可以继续通行；红灯亮时，禁止车辆通行。2.键盘拨号显示器
功能描述：数字按键0、1、2、……、9，按某个键，则数码管同时显示出按键所对应的数字，之前按键显示的数字前移一个数位。
3.秒表计时器
功能描述：按键按一次开始计时，再按一次停止计时，数码管同步显示计时数据。
4.简易计算器
功能描述：按键输入数字和运算符号，数码管显示对应数据，实现加、减、乘、除运算
按键键值自定义
5.RS232计算机串口通信控制小灯开关系统
功能描述：利用串口调试助手软件，自定义通信协议，发送不同的数据，控制不同颜色的小灯亮与灭。
6.综合报警系统
功能描述：对人体红外、火焰、烟雾有毒气体几种报警信号进行报警显示。人体红外报警信号定义为"1"，有报警时数码管显示"1"；火焰报警信号定义为"2"，有报警时数码管显示"2"；烟雾有毒气体报警信号定义为"3"，有报警时数码管显示"3"；无报警则显示为0。
7.基于超声波的倒车雷达测试显示系统
功能描述：基于超声波模块，进行距离测试显示功能。当距离障碍物小于1M时通过蜂鸣器报警，距离越近报警声间隔频率越高。
8.基于超声波的水位测试显示系统
功能描述：基于超声波模块，进行距离测试显示功能。利用超声波模块产生超声波传输反射接收与时间的关系，用单片机进行控制与数据处理，并将结果数据在数码管上显示处理。
9.步进电机调速显示系统设计
功能描述：通过调节AD采集模块上的电平调节电位器，改变AD采集模块输入端的电平值，从而控制步进电机的转速，并在数码管上显示。用三个按键定义为：正传，反转和停止。
10.直流电机测速显示系统设计
功能描述：调节直流电机模块上的电位器改变电机的转速，通过光电开关测量电机转速并在数码管上显示。
11.有人光控智能小灯控制系统
功能描述：利用人体红外传感器模与光敏传感器，实现天黑有人经过时点亮小灯、天亮或者无人时熄灭小灯的智能控制系统；当然也可手动开关灯。
12.基于DS18B20的温度数码管显示器
功能描述：使用DS18B20温度传感器和数码管实现温度测量显示器。
13.基于DHT11的温湿度度数码管显示器
功能描述：使用DS18B20温度传感器和数码管实现温湿度度测量显示器，温度和湿度切换显示。
14.环境测试仪段码管显示
功能描述：实时测试环境空气的温度、湿度、和光线亮度。光线亮度分三个等级：光线低、光线适中、光线高。
15.LED点阵屏字幕显示设计
功能描述：级联8块16X16点阵屏模块，显示出"伟大复兴的中国梦"、"中国加油！"等字样，可切换显示、左移显示。
16.LED点阵屏公交站名显示设计
功能描述：级联8块16X16点阵屏模块，模拟公交车站名显示系统。当按下某个按键后，显示屏显示出对应的站台名，连续显示三次显示，字位超过8个时可左移流动显示。
17.LCD12864液晶显示器设计
功能描述：使用单片机驱动液晶显示器工作，显示出自己的名字、学号、手机号及邮箱等信息，一页不够显示可以切换二页显示；也可设计简易动画显示，比如一只奔跑的马、一只飞翔的鸟等。
18.三级菜单键盘设计
功能描述：实现一个三级菜单：第一级为主菜单，3个菜单项目；每个主菜单项目进入后有2个二级菜单项目；每个二级菜单项目进入后有一个三级菜单项目。键盘定义：左移、右移、加、减、确认、返回键，用于菜单项目的上、下选择，进入和退出。
19.环境测试仪LCD12864液晶显示
功能描述：实时测试环境空气的温度、湿度、和光线亮度。光线亮度分三个等级：光线低、光线适中、光线高。
20.数字电子日历系统设计
功能描述：使用单片机计时和驱动液晶显示器工作，显示日期、星期、时钟信息，并可通过键盘对年、月、日、时、分、秒等进行设置；注意每年各月天数的处理和星期的计算。
21.带上下限报警的温湿度系统设计
功能描述：采集环境空气温度和湿度，并在LCD液晶上显示出实时数值；可通过键盘按键设置温度的上限值和下限值，当温度超过上下限值时产生报警，驱动LED灯闪烁。
22.出租车计价器
功能描述：利用步进电机、按键模拟汽车的起步、加速、迅速行驶、减速、停止等过程，实现出租车计时计程计价的系统。
23.基于CPLD的矩阵键盘扫描程序设计
功能描述：虽说矩阵键盘可以降低占用单片机IO口的数量，但是随着按键个数的增加，实际所占用单片机IO的数量也是不可忽略的。如果加上驱动一个12864的点阵液晶所占用的IO口，类似89C51这种单片机所剩IO也不多了。另外，如果直接用单片机CPU直接动态扫描矩阵键盘，则CPU资源被占用较多或限制。而采用CPLD扩展驱动方案，键盘的循环的任务就完全由CPLD完成，单片机只要在收到中断后读取下总线数据就可以了；
24.基于CPLD的数码管动态扫描
功能描述：数码管动态扫描接口方式，占用IO口少，电路简单，但是需要较高频率的循环刷新数据，如果直接用单片机CPU直接驱动，则CPU资源被占用较多或限制。而采用CPLD扩展驱动方案，循环刷新数据的任务就完全由CPLD完成，对单片机而言只要在需要是输送一次显示数据就行，这样对单片机资源占用较少，而且编程也相对简单。
25.基于CPLD实现多路模拟串口通信
功能描述：如果一个硬件系统中，以89C51单片机为核心，而却需要使用三四个UART串口通信，其中一种方案就是使用CPLD进行模拟串口的通信协议，扩展多个UART串口出来，然后用单片机总线进行各个串口的数据发送和读取。依次类推，可实现IIC，SPI等多种通信串口的扩展。
26.基于CPLD的线路编码及光通信系统设计
功能描述：自选一个线路编码，将编码后数据通过光发端机转换为光信号，经过光纤传输后，再通过光收端机还原成电信号，进行时钟提取、解码输出；将解码输出信号与原码进行对比。
27.基于RS485总线分布式温湿度采集系统设计
功能描述：主机模块通过RS485总线，采用主从问询方式获得各个从机采集的温湿度值，显示在主机驱动的液晶显示屏上。
28.基于CAN总线分布式温湿度采集系统设计
功能描述：
主机模块通过CAN总线，获得各个从机采集的温湿度值，显示在主机驱动的液晶显示屏上。
29.基于NRF24L01模块的无线遥控器设计
功能描述：通过无线模块，将按键键值发射出去；接收端接收后控制对应的LED灯亮灭。
30.基于NRF24L01模块的无线手持信号采集笔设计
功能描述：将待测试信号通过AD采样离散量化为数字化数值，再通过无线模块将测得数据发射出去；接收端收到波形数据后在LCD液晶上还原显示出来
31.基于NRF24L01无线传输分布式温湿度采集系统设计
功能描述：主机模块通过NRF24L01无线传输，采用主从问询方式获得各个从机采集的温湿度值，显示在主机驱动的液晶显示屏上。
32.基于ZIGBEE传输分布式温湿度采集系统设计
功能描述：主机模块通过ZIGBEE无线传输，获得各个从机采集的温湿度值，显示在主机驱动的液晶显示屏上。
33.基于GSM模块的基站定位技术研究
功能描述：通过GSM模块登记的多个基站信号强度的比较，可获得GSM模块相对于基站的位置，根据查询基站的坐标从而得到GSM模块较为准确的位置，将获得的定位位置坐标通过LCD液晶显示出来
34.基于GSM的远程家电遥控设计
功能描述：通过短信方式，自定义短信关键字符与电器的对应关系，动作状态的对应关系，控制指定电器的开关。、
35.基于GSM的远程分布式温湿度采集系统设计
功能描述：通过短信方式，各个从机将采集的温湿度值间隔一定时间向主机提交一次，显示在主机驱动的液晶显示屏上。
36.基于GPRS的远程分布式温湿度采集系统设计
功能描述：各个从机监测各地温湿度，间隔1小时提交一次。所有监控状态显示在主机驱动的液晶显示屏上。
37.基于RC522的实现IC卡的权限验证、扣费、卡内信息显示等
功能描述：模拟一个实际中使用的环境（如公交IC卡，浴室控水器，自行车租赁等），当用户IC卡刷卡时，扣除一定的费用，并将卡内必要信息在读卡器显示屏上显示出来。
38.基于WIFI无线传输分布式温湿度采集系统设计
功能描述：通过WIFI局域网，各个从机将采集的温湿度值间隔一定时间向主机提交一次，显示在主机驱动的液晶显示屏上。
39.手机接打电话系统设计
功能描述：设计并完成手机接打电话功能，完能和真正手机的通话功能
40.两路用户的电话时分交换机系统设计（选配）
功能描述：
实现话机的摘挂机检测，拨号检测，号码识别，拨号音、忙音、回铃音、振铃的产生与控制，PCM编译码芯片的驱动，时分交换控制，电话呼叫流程逻辑，以及电话通信状态的液晶同步显示等。
表一 开放式电子产品毕业设计创新透明模块
|
序号 配置名称 |
产品名称 |
型号规格 |
单位 |
|
1 |
基础硬件配置 |
MS51单片机模块 |
1块
|
|
STM32单片机模块 |
|||
|
LCD12864点阵液晶模块 |
|||
|
LED16X16点阵模块 |
|||
|
八位数码管模块 |
|||
|
独立键盘与矩阵键盘模块 |
|||
|
RS232通信模块 |
|||
|
USB接口模块 |
|||
|
火焰传感器模块 |
|||
|
烟雾传感器模块 |
|||
|
超声波传感器模块 |
|||
|
光敏传感器模块 |
|||
|
人体热红外传感器模块 |
|||
|
温湿度传感器模块 |
|||
|
声音传感器模块 |
|||
|
继电器模块 |
|||
|
直流电机模块 |
|||
|
步进电机模块 |
|||
|
交通灯模块 |
|||
|
2 |
4G射频收发模块 |
Wifi模块 |
1块 |
|
GSM/GPRS模块 |
|||
|
时钟模块 |
|||
|
语音播放模块 |
|||
|
功放模块 |
|||
|
储存器模块 |
|||
|
接口引脚转接模块 |
|||
|
3 |
综合硬件模块 |
AVR单片机模块 |
1块 |
|
EPM240逻辑模块 |
|||
|
RS485总线通信模块 |
|||
|
CAN总线通信模块 |
|||
|
震动传感器模块 |
|||
|
三轴加速度/角速度传感器模块 |
|||
|
颜色传感器模块 |
|||
|
霍尔传感器模块 |
|||
|
三轴磁场传感器模块 |
|||
|
空气质量传感器模块 |
|||
|
电流传感器模块 |
|||
|
旋转编码器模块 |
|||
|
RFID模块 |
|||
|
高速AD模块 |
|||
|
高速DA模块 |
SBGXK-800B 高性能电工电子技术实训考核装置
一、概述：
高性能电工电子技术实训考核装置是我公司吸取国内外同类产品合理的实训方法，先进、科学的实训手段并加以消化、整合、提高而研制的针对高等院校、职业技术教育而开发的综合性实训考核装置。适用各类职业院校、中专、技校电工、电子、电拖、机电一体化、自动化等专业的教学和从事相关专业的技术人员实训考核。装置有机地融合了电工、电子、电力拖动、PLC、变频器、单片机、触摸屏等实训内容，配备多块可自由组合的实训挂箱，实现了教学资源共享，一机多用，创造性地把教学管理、教材、教案、实训、认证、考核融于一体，大大节省实训用房、减少管理人员，经济效益显著，其是高等院校、中等院校、职业学校、技校及各类培训鉴定机构新建、改建实训室的理想实训设备。
二、特点:
1、安全性能高：实训屏上380V交流输出处设有单片机全程监控的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。配备漏电保护装置，通过启动停止按钮控制实训台工作电源。
2、测量仪表精度高，采用数字化、智能化模式，符合现代测量发展方向。
3、综合性强：使电工、电子、电力拖动、PLC、变频调速多门学科有机组合在一个实训台上，能按工厂现场操作规程进行小型工程设计实训。
4、实训的深度和广度根据需要可作灵活的调整，装置采用挂箱式结构，更换便捷，并可自由组合，满足不同的实训要求，添加部件即可扩展功能或开发新的实训项目。
5、实训台结构合理、性能优越、配套完整，根据弱电和强电配置不同的实训连接线及相应的插座，使用安全、可靠。
三、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：220Kg
5、外形尺寸：1680mm×700mm×1500mm
四、实训装置基本配置及功能
本实训台主要由实训屏、实训挂箱、实训桌等到组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器（包括频率计）、测试仪表及实训器件等，具体功能如下：
1、控制及交流电源部分
（1）提供三相固定380V交流电源，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供～220V插座2只，为外部设备提供工作电源。
（4）配备实训用250V/30W日光灯管及支架一套。用于日光灯电路连接等实训。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：+5V，+24V、±12V，具有短路保护功能。
（3）恒流源：一路0-500mA连续可调恒流源，分2mA、20mA、500mA三档，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。
★3、DDS功率型函数发生器/频率计：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。
2）2.7寸TFT液晶屏显示输出频率、波形、占空比、幅度、衰减、偏置。
3）正弦波输出幅度≥10V，输出阻抗50Ω，失真度<1%（1HZ-- 10KHz）。
4）频率范围 1HZ~3MHz, EC11旋钮编码器调节。
5）输出幅度采用EC11旋钮编码器调节，正弦波输出具有20db,40db，60db衰减。
6）方波占空比可调, 调节范围：5%-95%调节；
7）外测频率功能，频率计测量范围1HZ-100MHz，幅度3.3V，具有自动换档功能。
8）上位机设置函数信号发生器各个参数，并有实时监视及锁定和关断功能
9）上升时间≤50。
10) 5V正反相单脉冲输出。
11) 工作温度范围：-20℃～+50℃。
4、智能测量电表
★4.1、智能型真有效值交流数字电压表
1)测量范围：0-500V,设置 2V/20V/200V/1000V四量程，量程自动切换,超量程报警。
2)2.7寸TFT液晶屏显示四位测量值，具有超量程自动提示功能。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★4.2、智能型真有效值交流数字电流表
1)测量范围：0-5A, 设置2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程自动报警功能。
2)2.7寸TFT液晶屏显示四位测量值，具有超量程提示功能。
3)测量精度：±0.5%+4。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★4.3、智能型直流电压表
1)测量范围：0-1000V, 设置2V/20V/200V/1000V四档量程，具有量程自动切换,超量程自动报警功能。
2) 2.7寸TFT液晶屏显示四位测量值，具有超量程提示功能。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★4.4、智能型直流电流表
1)测量范围：0-5A,设置 2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程报警功能。
2)2.7寸TFT液晶屏显示四位测量值，超量程提示。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★4.5、智能型功率、功率因数表
1）功率测量精度1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。
2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型，具有超量程提示功能。
3)负载类型：L、R、C。
4)测量精度：±0.5%+2。
5)抽样率：5次/秒
6)工作温度范围：-20℃～+50℃。
7)上位机具有实时监视及关断功能。
8)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★4.6、真有效值交流数字毫伏表
1)测量范围：0.2mV～600V, 设置200mV、2V、20V、200V、600V五档量程，具有量程自动切换,超量程自动报警功能。
2)2.7寸TFT液晶屏显示四位测量值。
3)测量精度：±0.5%+5。
4)频率范围：10Hz～600KHz。
5)输入阻抗：1MΩ，输入电容≤30pF。
6)抽样率：5次/秒
7)工作温度范围：-20℃～+50℃。
8)上位机具有实时监视及关断功能。
9)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★5、通讯接口:
1）实验台地址范围0-255。
2）具有WIFI、RJ45、RS485上位机通信接口。
3）学生机与教师示教台智能测量仪表数据交换，接口转换功能。
4）工作温度范围-20℃～+50℃。
（二）实训挂箱
1、DGJ-10 电路基础实训（一）
完成叠加原理、基尔霍夫定律、戴维南定理、诺顿定理、互易定理、欧姆定律等实训；提供电阻、电感、电容，完成R、L、C串联谐振、一阶、二阶动态电路的研究、电压源与电流源的等效变换、负载获得最大功率的条件、电阻的串、并联等实训。
2、DGJ-11 电路基础实训（二）
提供灯泡、稳压管、电位器、电阻箱等，完成已知和未知电路元件伏安特性的测绘、电容的充放电等实训。
3、DGJ-12 交流电路实训（一）
提供电阻、电感、高压电容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光灯功率因数提高实训、RLC串联交流电路实训、RLC并联交流电路实训以及电感、电容元件在直流电路和交流电路中的特性实训。
4、DGJ-14 电路基础实训（三）
仪表量程扩展实训（电流表、电压表量程的扩展）。
5、DGJ-15 电工综合技能实训（一）
电流表、电压表和欧姆表的设计。
6、DGJ-16 电工综合技能实训（二）
运算放大器的应用实训、报警保护电路的设计及其应用实训、互感器的应用实训、整流滤波电路的设计及应用实训、过流保护的设计及其应用实训。
7、DGJ-18 铁芯变压器、互感/电度表实训
铁芯变压器一只（50VA、36V/220V），原、副边均设有保险丝及电流插座，方便测试并能可靠保护防止变压器损坏；互感线圈一组，两个空心线圈L1、L2装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根，灯泡负载九个只，电度表一只，规格为220V、3/6A，其电源线、负载线均已接在电度表接线架的接线柱上，实训方便。
8、DZJ-20 模拟数字电子技术实训
A、系统特点
1、扩展性强。实验箱主板配置有数电、模电实验时经常用到的电源、信号源、输入接口，输出显示接口、测量单元、实验扩展区，及实验模块电路，以完成不同的实验，也可以进行课程设计实验，大大增强了该实验箱的适用性、扩展性。
2、实验原理图都印刷在实验板表面，实验电路由学生按照实验原理图进行搭建，既培养了学生的独立思维能力及动手能力。
4、实验连线插孔采用锁紧式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷；
6、电源输出均有过流保护，自动恢复功能。
7、实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。
B、系统组成
1）、电源：输入：AC 220V±10%，50HZ
输出：※DC：+5V， I ≥1A
※DC：±12V，I ≥0.2A
※DC：-5V～-12V可调， I ≥0.2A
※DC：＋5V～＋27V可调，I ≥0.2A
以上各路输出均有过流保护，自动恢复功能
※AC V:7.5V×2；AC I≥0.15A
2）、直流信号源： 双路 -0.5V～＋0.5V；-5V～＋5V两档连续可调.
3）、函数发生器：输出频率：2Hz～90KHz，分四档
可输出 方波（ 0～20V）、三角波（ 0～15V）、正弦波（ 0～10V）
4）、手动单脉冲电路2组（带消抖）：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
5）、固定频率脉冲源10路，输出为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；
6）、数字LED显示：
（1）LED0～LED3由4位七段共阴LED数码管及二～十进制译码器组成
（2）LED4～LED5两位七段段码a.b.c.d.e.f.g.h经电阻到插孔。
7）、十二位逻辑电平输入开关：可输入低电平'0'、高电平'1'（为正逻辑）。
8）、十二位逻辑电平指示灯：指示灯亮表示高电平'1'，指示灯灭表示低电平'0'。
9）、BCD码拨码盘1组、可产生四组BCD码数字信号
10）、四位数字频率计：测量范围 0～1MHz，用作测量方波、三角波、正弦波；
11）、喇叭及驱动电路。是时钟报时、报警、音乐用的发声装置。
12）、电位器组：1K、10K、100K、1M各1只；
13）、开放式实验区（元件库）：提供9只锁紧插座（3只14芯、5只16芯，另1只40芯）及1只8芯IC座。提供电阻、电容、二极管、三极管、三端稳压块等元件。
14）、实验模块电路：
（1）整流滤波电路
（2）串联稳压电路
（3）可调稳压电路
（4）功率放大器
（5）集成运放电路
15）、全部信号的输入输出插孔均采用镀金孔，不氧化、不变色，接触良好。
9、连接线一套
10、尖嘴钳、螺丝刀、剥线钳等工具一套
（三）实训桌
实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。
五、实训项目
（一）电工基本技能实训
1．本电工仪表的使用与测量误差的计算
2．减小仪表测量误差的方法
3．欧姆定律
4．电阻的串、并、混联电路
5．电阻分压器电路
6．电容的串、并、混联电路
7．电容的充放电电路
8．伏安法测电阻
9．节点电压法
10．回路电压法
11．支路电流法
12．电阻与温度的关系：用伏安法测出灯丝在不同电压下的阻值
13．电压表量程的扩展
14．电流表量程的扩展
15．已知和未知电路元件的伏安特性
16．直流电阻电路故障的检查
17．电路中电位的测量
18．基尔霍夫电压定律
19．基尔霍夫电流定律
20．电压源外特性的测定
21．叠加原理
22．电压源与电流源的等效变换
23．负载获得最大功率的条件
24．戴维南定理
25．诺顿定理
26．互易定理
27．二端口网络
28．双联开关两地控制
29．RLC串联交流电路
30．RLC并联交流电路
31．RLC串联谐振电路
32．电感、电容元件在直流电路和交流电路中的特性
33．正弦稳态下RL、RC串联电路
34．日光灯电路的连接
35．提高功率因数的方法
36．电磁感应现象
37．互感耦合电路
38．互感线圈同名端的判断
39．一阶电路过渡过程的研究
40．二阶电路过渡过程的研究
41．单相变压器
42．变压器参数测定及绕组极性判别
43．交流电路参数的测量
44．三相负载的星形联接
45．三相负载的三角形联接
46．三相交流电路功率的测量
47．功率因数及相序的测量
48．单相电度表的安装及使用
49．三相鼠笼式异步电动机的使用
50．三相异步电动机点动控制
51．三相异步电动机自锁控制
52．三相异步电动机既可点动又自锁控制
53．接触器联锁正反转控制
54．按钮联锁正反转控制
55．接触器和按钮双重联锁正反转控制
（二）模电实验
1、常用电子仪器使用练习、用万用表测试二极管、三极管参数
2、单级放大电路
3、两级放大电路
4、负反馈放大电路
5、射极跟随器
6、差动放大电路
7、集成运放的参数测试
8、比例求和运算电路
9、积分与微分电路
10、波形发生电路
11、有源滤波器
12、电压比较器
13、集成电路RC正弦波振荡器
14、集成功率放大器
15、整流滤波与并联稳压电路
16、串联稳压电路
17、集成稳压器
18、RC正弦波振荡器
19、LC振荡器及选频放大器
20、电流/电压转换电路
21、电压/频率转换电路
22、互补对称功率放大器
23、波形变换电路
24、场效应管实验
25、可控硅实验电路综合实验：
26、用运算放大器组成万用电表的设计与调试
（三）数电实验
1、门电路的逻辑功能及测试实验
2、组合逻辑电路（半加器、全加器及逻辑运算）实验
3、触发器实验（一） R-S、D、JK
4、触发器实验（二） 三态输出触发器、锁存器
5、时序电路测试与研究
6、集成计数器及寄存器实验
7、译码器和数据选择器实验
8、波形产生器及单稳态触发器实验
9、555时基电路实验
可选做如下实验
10、晶体管开关特性、限幅器与钳位器实验
11、TTL门电路参数测试实验
12、CMOS门电路测试实验
13、模数A/D转换电路实验
14、数模D/A转换电路实验
15、时序电路应用实验
16、四路优先判决电路实验
17、智力竟赛抢答器实验
（四）电工综合技能实训
140．运算放大器的设计及其应用
141．受控源的设计
142．电流表、电压表和欧姆表的设计
143．整流滤波电路的设计及应用
144．报警保护电路的设计及其应用
145．过流保护的设计及其应用
146、交通灯控制逻辑电路设计实验
147、汽车尾灯控制电路
148、篮球竞赛30S计时器
六、 配置表
|
序号 |
名 称 |
每台数量 |
单位 |
备 注 |
|
1 |
控制屏 |
1 |
套 |
|
|
2 |
实训桌 |
1 |
张 |
|
|
3 |
学生凳 |
2 |
张 |
|
|
4 |
器材配备 |
1 |
套 |
见表一 |
|
5 |
★通讯接口:
|
1 |
套 |
1）实验台地址范围0-255。 2）具有WIFI、RJ45、RS485上位机通信接口。 3）学生机与教师示教台智能测量仪表数据交换，接口转换功能。 4）工作温度范围-20℃～+50℃。 |
表一 SBGXK-800B电工电子技术实训考核装置配置表
|
序号 |
名 称 |
数量 |
单位 |
备 注 |
|
|
1 |
电工/电拖部分实训挂箱 |
块 |
1 |
挂箱一 |
DGJ-10 电路基础实训（一） |
|
挂箱二 |
DGJ-11 电路基础实训（二） |
||||
|
挂箱三 |
DGJ-12/18 交流电路实训（一） |
||||
|
挂箱四 |
DGJ-14 电路基础实训（三） |
||||
|
挂箱五 |
DGJ-15 电工综合技能实训（一） |
||||
|
挂箱六 |
DGJ-16 电工综合技能实训（二） |
||||
|
2 |
DZJ-20 模拟数字电子技术实训箱 |
套 |
1 |
|
|
|
3 |
实验说明书 |
套 |
1 |
指导学生实训 |
|
|
4 |
实验导线 |
条 |
40 |
安全插头线：红色10，绿色10，黄色10，黑色10（电工部分） |
|
|
条 |
40 |
手枪式叠插线：红色10，绿色10，黄色10，黑色10（PLC部分） |
|||
|
根 |
30 |
红色10，黄色10，黑色10（电子部分） |
|||
