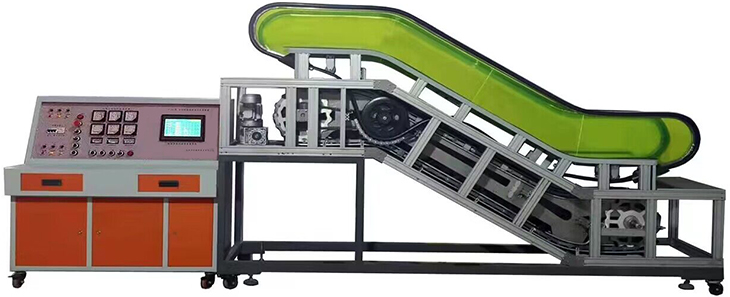

SBDT-FT20B型小型自动扶梯教学模型实训装置
一、自动扶梯实训设备概述
1.自动扶梯模型实训考核装置，是根据商用自动扶梯的维护和保养要求开发的一种实训平台。适合于各类职业院校和技工学校的自动扶梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。整个装置采用铝合金型材骨架、曳引装置、铝合金驱动装置、扶手驱动装置、梯路铝合金导轨、梯级传动链、铝合金梯级、梳齿前沿板、电气控制系统等部分组成。
2.电气控制采用西门子PLC系统，驱动采用变频节能控制；智能故障考核系统采用10寸真彩触摸屏。系统有教师登陆和学生登陆功能，16个故障设计功能，定时排故，考题计分功能，扶梯模型配套有电气故障点设置，学生可以通过故障现象在装置上检测、查找故障点，并将其修复。通过在该实训装置上的实训训练，使学生能够真正学习和掌握自动扶梯的安装维修保养技术及技能。具备故障反馈、故障代码查询。
3.整个扶梯模型安装在移动车上可以方便实现移动、旋转，方便教学。
二、技术参数
1、输入电源：三相四线（或三相五线）AC380V±10%，工频50Hz；
2、工作环境：环境温度为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤2.5kVA；
4、模型尺寸：4350mm（长）×1200mm（宽）×2520mm（高）；
移 动 车：4350mm×1200mm×820mm
控 制 台：1200×750×1210mm（长*宽*高）；
5、提升高度：600mm；
6、运载能力：200KG
7、驱动方式：PLC可编程控制，变频节能起动/运行；
8、监控系统：电压、电流工况实时监控；
9、智能故障考核系统采用10寸真彩触摸屏。具备16个常见故障设计功能。
10、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
三、实训项目
1、认识自动扶梯的结构，涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。
2、认识自动扶梯安装保护装置的作用、安装位置包括：曳引链条断裂保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、制动器、机械锁紧装置等。
3、自动扶梯的基本安全操作与使用；。
4、梯级的拆装操作；
5、梳齿板的调整；
6、梳齿前沿板的调整；
7、扶手带的张紧的调整；
8、梯级链张紧的调整；
9、驱动链的调整；
10、自动扶梯紧急救援；
11、扶梯安全回路故障查找及排除；
12、扶梯防逆转机械实验；
13、扶梯安全监控电路故障查找及排除；
14、辅助制动机械实验；
15、上下部曳引链安全实验
16、主机断链安全实验
四、智能考核系统
智能故障考核系统：采用10寸真彩触摸屏

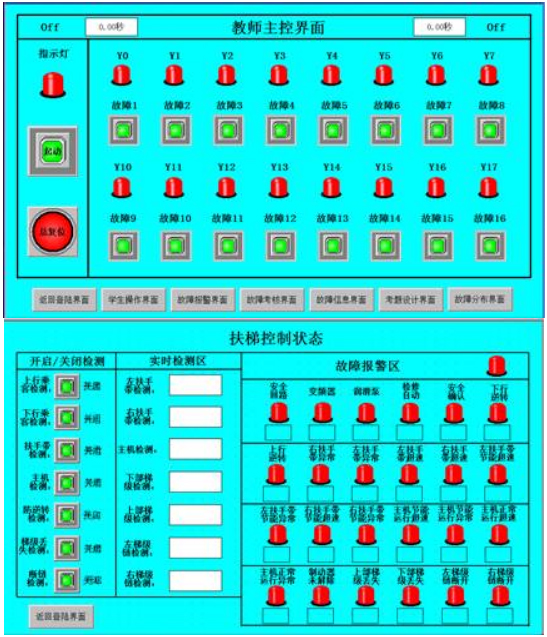

自动扶梯实训设备操作界面
自动扶梯实训装置控制系统
五、曳引装置（驱动）
由交流电机、专用减速器、制动器、手动盘车和传动齿轮等组成。
六、驱动链轮装置
1、传动齿轮采用15mm厚铝合金板材数控精加工而成，精度高重量轻，不生锈，
2、梯级链条采用2mm厚镀锌板制作主，铝制销轴，传动平稳，不起锈。
七、梯级（踏板）链轮张紧装置
采用弹簧式张紧装置，使梯级链条始终保持张紧状态，及时抵消在可控范围内因梯级伸长而造成梯级（踏板）等相关部件的偏离、晃荡、冲撞与噪声。本装置全部采用铝合金板材制作。
八、扶手带驱动装置
由扶手齿轮、扶手摩擦轮、张紧轮、托辊轮、压辊轮、托带链、回转链行扶手导轨组成扶手带动力系统。
九、设备主要配置
|
置 |
整体桁架 |
铝合金型材 |
||
|
拖动方式 |
西门子s7/200PLC可编程，变频节能控制 |
|||
|
角度 |
35度 |
|||
|
提升高度 |
600mm |
|||
|
运载能力 |
100KG |
|||
|
控制系统 |
通过光电感应检测，自动控制 |
|||
|
电动机传动方式 |
蜗轮蜗杆传动 |
|||
|
梯级结构 |
铝合金梯级，黄色梯级边框 |
|||
|
电源适应 |
三相交流电源380V±10%,220V±10% |
|||
|
梯级宽度 |
600mm |
|||
|
装饰 |
扶壁板 |
高度 |
900mm |
|
|
材质 |
钢化玻璃 |
|||
|
厚度 |
8mm |
|||
|
扶手带 |
型式 |
窄型扶手带 |
||
|
色彩 |
黑色(可选彩色) |
|||
|
结构 |
扶手带为特制防老化制作，内镶嵌钢丝，内表面为耐磨、防水滑动层 |
|||
|
内外盖板 |
彩色有机玻璃 |
|||
|
梳齿板材质 |
黄色ABS或铝合金 |
|||
|
桁架 |
型材 |
欧标铝型材框架结构 |
||
|
规格 |
主框架80*80mm，次要支架40*40mm |
|||
|
内外盖板 |
外盖板 |
2mm材质钣金冲压而成 |
||
|
内盖板 |
2mm材质钣金冲压而成 |
|||
|
围裙板 |
左右围裙板 |
2mm材质钣金制作而成 |
||
|
上下平台 |
|
钣金骨架，上铺透明有机玻璃 |
||
|
安全保护装置 |
上行运行指示 |
|||
|
下行运行指示 |
||||
|
安全检修盒装置 |
||||
|
相序保护装置 |
||||
|
起动铃声提示 |
||||
|
电动机短路及过载保护 |
||||
|
电器防反转装置 |
||||
|
电路接地故障保护 |
||||
|
节能装置—变频控制 |
||||
|
上下平台踏板安全装置 |
||||
|
上部扶手带入口安全装置 |
||||
|
下部扶手带入口安全装置 |
||||
|
上部右围裙板安全装置 |
||||
|
下部右围裙板安全装置 |
||||
|
上梳齿板异常安全装置 |
||||
|
下梳齿板异常安全装置 |
||||
|
上部曳引链安全装置 |
||||
|
下部曳引链安全装置 |
||||
|
主机链断链保护装置 |
||||
|
主电路开关 |
||||
|
停止开关 |
||||
|
手动盘车轮 |
||||
|
急停按钮 |
||||
|
安全检测装置 |
上部钥匙起动 |
|||
|
下部钥匙起动 |
||||
|
上部乘客检测 |
||||
|
上部乘客检测 |
||||
|
主机超速检测 |
||||
|
主机防逆转检测装置（机械部分+光电） |
||||
|
辅助刹车装置 |
||||
|
上部梯级丢失检测（可通过触摸屏设置演示） |
||||
|
下部梯级丢失检测（可通过触摸屏设置演示） |
||||
|
左梯级链断链检测（可通过触摸屏设置演示） |
||||
|
右梯级链断链检测（可通过触摸屏设置演示） |
||||
|
左扶手带超速检测（可通过触摸屏设置演示） |
||||
|
右扶手带超速检测（可通过触摸屏设置演示） |
||||
|
右扶手带异常检测（可通过触摸屏设置演示） |
||||
|
左扶手带异常检测（可通过触摸屏设置演示） |
||||
|
制动器行程检测 |
||||
|
润滑泵缺油检测 |
||||
|
梯级塌陷检测 |
||||
|
报警灯提示 |
||||
十、配套工具清单
|
序号 |
名称 |
型号/规格 |
数量 |
单位 |
|
1 |
卷尺 |
3m |
1 |
把 |
|
2 |
万用表 |
MF47 |
1 |
只 |
|
3 |
内六角扳手（组套） |
BM-C9 |
1 |
套 |
|
4 |
全抛光梅花开口两用扳手 |
10 |
1 |
把 |
|
5 |
全抛光梅花开口两用扳手 |
13 |
1 |
把 |
|
7 |
全抛光梅花开口两用扳手 |
16 |
1 |
把 |
|
8 |
全抛光梅花开口两用扳手 |
18 |
1 |
把 |
|
9 |
T型六角扳手 |
5mm |
1 |
把 |
|
10 |
开口扳手 |
8～10 |
1 |
把 |
|
11 |
开口扳手 |
12～14 |
1 |
把 |
|
12 |
开口扳手 |
17～19 |
1 |
把 |
|
13 |
一字穿心螺丝批 |
5×75 |
1 |
把 |
|
14 |
十字穿心螺丝批 |
5×75 |
1 |
把 |
|
15 |
工具箱 |
塑料大号 |
1 |
只 |
|
16 |
尖嘴钳 |
8寸 |
1 |
把 |
|
17 |
斜口钳 |
6寸 |
1 |
把 |
|
18 |
平口钳 |
8寸 |
1 |
把 |
|
19 |
活扳手 |
300×36 |
1 |
把 |
|
20 |
钢板尺 |
300mm |
1 |
把 |
