2021年4月7日

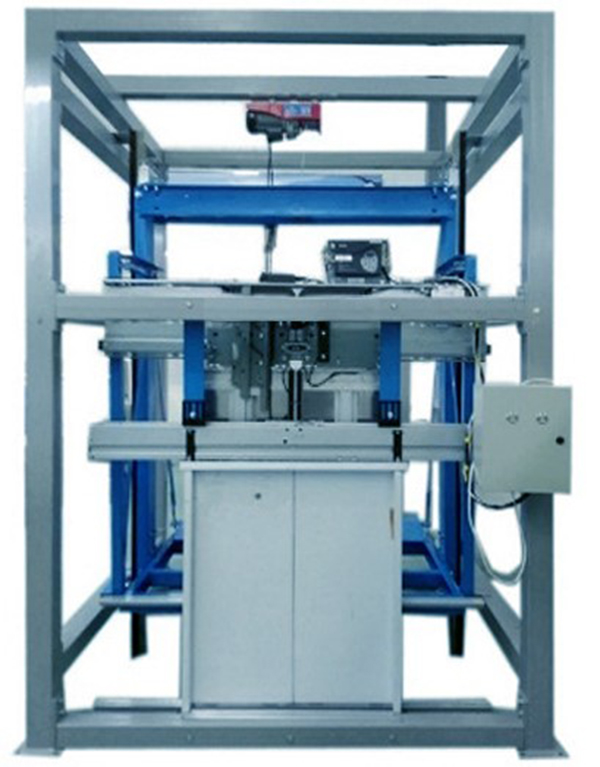

电梯门速调整实训设备
一、门速调整实训设备要求
设备要求根据当前真实电梯门机构的装调和维保需求而开发，至少由钢结构框架、电动葫芦、门框、层门门扇、层门地坎、层门上坎、轿厢龙门架、轿厢门扇、轿厢门地坎、门机、导轨、导轨支架、导靴等部件组成。能在钢结构框架内进行安装与调整，使其符合电梯门系统相关规范要求。并能通过轿厢架的上下运动模拟轿厢在井道中的运行，当平层时，门机构能够带动轿厢门与层门开闭，轿厢离开后，层门紧闭，能够直观地看到门机构的全部器件及整个机械动作过程。
二、功能要求
1.
应采用钢结构电梯井道平台设计，整体外观简洁明了；
2.
应遵循模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
3.
应采用真实机构器件，使学生学到的与实际应用的一致；
4.
应模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作；
5.
应采用电动葫芦拖动轿厢架在导轨上的运动，使演示与调试更加方便。
三、技术指标
1.电源输入：单相三线
AC220V 50Hz；
2.工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3.门机：永磁同步变频门机；
4.门机电机额定电压：AC100/125V；
5.门机电机额定转速：180r/min；
6.门机电机额定功率：43/94W；
7.开门宽度：800mm；
8.门高度：1000mm；
9.轿门材料：表面喷塑碳素钢板；
10.层门材料：不锈钢板；
11.整机功耗：≤0.5KW；
12.整机重量：≤600KG；
13.外形尺寸：2250mm×1650mm×3000mm（长×宽×高）（±5%）。
四、设备配置
1
井道框架 1 台
2
导轨 1 套
3
门机安装架 1 套
4
电动葫芦 1 台
5
层门扇 1 套
6
门框 1 套
7
层门机构 1 套
8
层门地坎 1 条
9
层门地坎支架 2 个
10
护脚板 1 块
11
轿厢门扇 1 套
12
门机连接支架 1 套
13
永磁变频门机 1 套
14
摆臂式异步门刀 1 套
15
轿厢门地坎 1 条
16
安装与测量工具 1 套
17
随机资料 1 份
五、实训项目
1.导轨支架与导轨的安装与调整；
2.电梯层门地坎的安装与调整；
3.电梯轿厢门地坎的安装与调整；
4.电梯层门门框的安装与调整；
5.电梯层门上坎的安装与调整；
6.电梯层门门扇的安装与调整；
7.门机的安装与调整；
8.电梯轿门的安装与调整；
9.门刀的安装与调试；
10.电梯层门地坎与轿厢门地坎尺寸的调整；
11.电梯门机参数的设置与调试；
12.电梯开关门的调试；
13.电梯门系统的保养。
|
