SD1型数字电路实验箱,SD6型数字电路实验箱

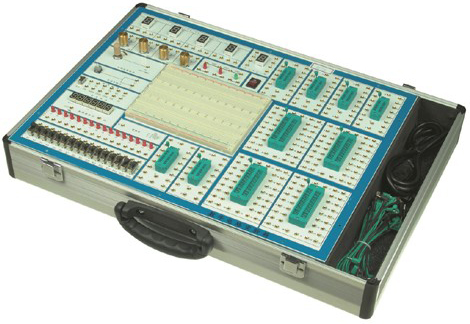

SB-SD1型数字电路实验箱


数字电路实验箱,数字电子技术实验室设备是专业基础实验室之一,主要承担院校、工程学专业的《数字电子技术》、《电工电子技术》等课程的实验教学任务,实验室共有数字电路实验箱,能够满足教学计划和教学大纲所规定的实验教学环节的要求。
开设数字电路实验旨在加深学生对数字电路理论知识的理解,掌握数字电路的基本实验方法和基本实验技能,能综合运用所学理论来解决实际问题,培养学生分析、设计和综合应用能力,提高学生动手能力,进一步巩固所学的理论知识,为后续课程的学习打好基础,达到提高学生的素质和科学实验能力的目的。
数字电路实验箱,设计豪华气派,主机提供了多种信号源;锁紧插座;台湾产面包板;正面印刷字符连线,反面按装元器件,所有信号源、频率计等电路全部由CPLD芯片和双面板构成,所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能。本机特点:使用方便,耐用,实验项目灵活,可方便完成数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。


☆SB-SD1型系统组成
(1)电源 :交流输入:220V±10% ,50HZ
直流输出:±12V/0.2A 、 5V/2A
(2)手动单脉冲电路2组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。
(3)连续脉冲,输出均为TTL电平:
固定频率脉冲源7路:1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;
(4)六位高精度数字频率计 , 测量范围:0-9.9999MHZ 误差<1HZ(由CPLD芯片设计)(5)逻辑电平的输入与显示:
A、十六位独立逻辑电平开关:可输出“0”、“1”电平(为正逻辑)。
B、十六位由红色及绿色LED及驱动电路组成的逻辑电平显示电路。
(6)数码管显示:6位由八段LED数码管组成的BCD码译码显示电路;
(7)时序发生器及启停控制电路。
(8)台湾产面包板二块(1600孔)
(9)集成电路插座全部采用开关式锁紧插座,淘汰了大部分厂家所采用的双列直插式IC座,从而使IC器件插拔方便、接触可靠、不易损坏。设有:20芯锁紧插座2只,40芯锁紧插座4只,16芯锁紧插座4只。
(10)各阻值电位器2只。
(11) 三态逻辑笔功能。红色:高电平;绿色:低电平;橙色:高阻。
 ☆推荐实验项目
 1.TTL集成逻辑门的参数测试与使用
 2.CMOS集成逻辑门的测试
 3.门电路的逻辑功能实验
 4.常用组合逻辑功能器件的测试(半加器、全加器及逻辑运算)
 5.数据选择器及其应用
 6.血型关系检测电路和表决电路
 7.RS触发器的功能与测试(三态输出触发器及锁存器)
 8.JK触发器逻辑功能及主要参数测试
 9.移位寄存器的功能测试
 10.十进制计数器(CMOS同步二进制计数器实验)
 11.异步计数器
 12.同步计数器
 13.计数、译码、显示电路实验
 14.555集成定时器及应用
 15.序列检测器
 16.数-模转换器
 17.追随比较型A/D转换电路
 18.人工控制交通灯控制器
 19.汽车尾灯控制电路
 20.数字钟电路的设计
 21. 时序电路测试及研究
 22. 波形产生及单稳态触发器
 23. A/D 转换电路;
 24. D/A转换电路;





SB-SD6型数字电路实验箱



一、系统组成

1、电源:交流输入:220V±10% 50Hz

固定直流输:出5V/2A-5V/0.5A±12V/0.5A 、;

可调直流输出:+1.2V+27V/0.5A)、-1.2V-12V/0.5A

2、手动单脉冲电路2组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。

3、连续脉冲源:01MHz

4、固定频率脉冲源16路,输出为TTL电平:1Hz2Hz10Hz100Hz200Hz300Hz400Hz500Hz700Hz800Hz1KHz10KHz100KHz250KHz500KHz1MHz

5、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号,脉冲周期与输入的时钟信号相同,四个脉冲之间依次相差1个输入时钟周期。

6、六位高精度数字频率计,测量范围:0-9.9999MHz ,误差<1Hz

7、十六位逻辑电平输入开关:可输入低电平‘0’、高电平‘1’(为正逻辑)。

8、十六位逻辑电平指示灯:指示灯亮表示高电平‘1’,指示灯灭表示低电平‘0’。

9、数码管显示:四位由七段LED数码管组成的BCD码译码显示电路,及2位七段LED数码管。供数字钟、日历等实验显示用。

10、扬声器及驱动电路。可用作时钟报时、报警及音乐演奏的发声装置。

11BCD码开关二组。提供BCD输入。

12、逻辑笔,红色:高电平;绿色:低电平;橙色:高阻;

13、可变电位器4只,阻值分别1K50K100K680K

14、开放实验区,用于扩展实验、课程设计使用。

1)提供40芯锁紧插座2只,20芯锁紧插座3只,16芯锁紧插座4只,14芯锁紧插座4只,可插8芯~40芯的各种IC。(也可用高可靠的圆脚集成块插座)

2)分立元件接插区,可接插电阻、电容、稳压管、二极管、三极管等元器件,方便扩展。

二、实验项目

1、门电路的逻辑功能及测试实验

2、组合逻辑电路(半加器、全加器及逻辑运算)实验

3、触发器实验(一) R-SDJK

4、触发器实验(二) 三态输出触发器、锁存器

5、时序电路测试与研究

6、集成计数器及寄存器实验

7、译码器和数据选择器实验

8、波形产生器及单稳态触发器实验

9555时基电路实验

可选做如下实验

10、晶体管开关特性、限幅器与钳位器实验

11TTL门电路参数测试实验

12CMOS门电路测试实验

13A/DD/A转换电路实验

14、时序电路应用实验

15、四路优先判决电路实验

16、智力竟赛抢答器实验

17、电子秒表实验

183位半直流数字电压表实验

19、数字频率计实验

20、拔河游戏机实验

21、随机存储器及其应用实验

228路抢答器电路设计实验

23、数字钟电路的设计实验

24、交通灯控制逻辑电路设计实验

25、汽车尾灯控制电路

26、篮球竞赛30S计时器
