集散型过程控制综合实验装置,过程控制实训室

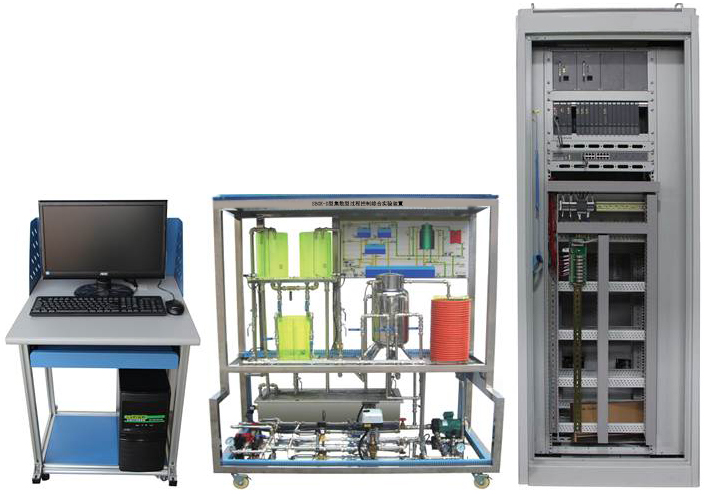

SBGK-D型集散型过程控制综合实验装置

一、概述：

集散型过程控制综合实验装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，并提供用户更友好的开发接口。

1、功能：

(1)、可满足"自动调节原理"，"过程控制"，"控制仪表"，"自动检测技术与传感器","计算机"及相关课程的教学实验需求；

(2)、可作为有关企业技术人员、仪表操作人员、系统运行监控人员的实习、培训实验设备。

2、技术支持：

公司依托浙江大学强大的技术支持，拥有过程控制实验装置的自主开发能力。结合控制领域的新理论、新方法，公司将源源不断研制和创新实验设备，开发各种先进控制算法，以适应高校教学实验改革，满足现代化教育发展的需要，促进向更高层次发展。

公司倡导诚信服务，竭力做好客户服务和技术支持工作。通过直观真实的实验，使学生全面系统地了解过程控制系统的特性，学习掌握控制系统的设计与实现方法。

二、产品结构与特点：

1、外形结构：

2、设备特点：

（1）、三水箱配置；双路供水系统。

（2）、实验柜完全敞开设计，内部器件全部可视，有利直观教学和维护。

（3）、人性化设计，配有储水箱，进排水自控装置，减轻实验人员劳动强度。配有实验专用线的挂线架，取线挂线方便、整洁、美观。为实验文明操作提供条件。

（4）、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。

（5）、安全度高，系统配有漏电保护，带保护套的专用实验电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。

（6）、开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。

执行机构
名称	单位	数量	备注		特点
智能电动调节阀	只	1	工作电压220v交流，控制信号4-20ma。反馈信号4-20ma，位置进度±1%，有OLED大屏显示。
单相磁力泵	台	1	无泄漏，低噪音，单相220VAC，90W。		声音比较小,有利于实验室保持安静,工作的稳定性非常好
三相磁力泵	台	1	无泄漏，低噪音，三相220VAC，90W。
三菱交流变频控制	台	1	本系统采用的变频调速模块为多功能、紧凑型，具备V/F控制、通用磁通矢量控制、最佳励磁控制等，运行特性：多段速15速、PID控制、输出电流检测、异常时再试功能、零电流检测；输出频率范围：0.2～400Hz；频率设定分辨率：0.06Hz/60HZ；频率精度：最大输出频率的±0.1%以内；控制信号输入为4～20mADC或0～5VDC，交流220V变频输出用来驱动三相磁力驱动泵。
温控调压模块+散热器	套	1	全隔离单相交流可控硅调压模块；控制信号：4-20mADC。		自行设计性能可靠安全
加热环	只	1	功率：1800W，220VAC。
传感变送器
扩散硅压力（液位）变送器		只	3	选用美国NovaSensor原装进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）。1个非线性水箱		不锈钢隔离膜片,适用范围广,高精度,高温定性,高可靠性,结构精巧安装方便,零点漂移小,它的价格是普通的传感器的两倍
压力变送器		只	1	选用美国NovaSensor原装进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）。
Pt100温度传感器及温度变送器		套	1	Pt100：A级；温度变送器：0.5级精度，0-100℃。
涡轮流量计及流量变送器		套	2	（1）量程：选0-1200L/h；（2）输出信号：4-20mADC；（3）精度：0.5级。		结构小巧精致,安装方便,精度高

序号	名称	卡件号	数量	单位
1	机柜（2100×800×600)	XP202X	1	个
2	I/O机笼	XP211	1	个
3	数据转发卡	XP233	1	块
4	主控制卡	XP243X	1	块
5	电源	PW732	1	个
6	电源卡	XP258-2	1	个
7	8路电流信号输入卡	XP351	2	块
8	8路模拟量输出卡	XP372	1	块
9	16路数字信号输出卡	XP367	1	块
10	空卡	XP000	11	块
11	不冗余端子板	XP520	2	块
12	16路继电器输出端子板	TB367-GPRU	1	块
13	DI/O端子板转接模块	XP529	1	块
14	中控交换机	SUP-2218	2	套
15	外配电源	PW732	1	个
16	空开	10A	6	个

序号	名称		型号		数量	单位
1	实时监控		PRO 111		1	套
2	工程师组态软件		PRO 135		1	套
其它设备
实验用淡蓝色透明有机玻璃水箱		只	3	三个圆型有机玻璃水箱
锈钢温控实验箱		只	1	由加热箱、冷却箱、溢流箱、加热环、Pt100、温度变送器组成，加热箱内无水断电保护装置，也防止温度干烧。
不锈钢储水箱		只	1	内有独特的结构设计和不锈钢过滤网，拆洗方便
储水箱自动进、排水装置		套	1	自动进排水减轻实验老师工作
接触器		只	4	施耐德（德国）
继电器		只	4	欧姆龙（日本）
电磁阀		只	4	三力信（国产）
液面探头		只	2	自制
配有24v直流稳压电源		只	2	朝阳电源
全部不锈钢管及配件，增加设备的使用寿命。		套	1	外加工
实验柜		台	1	2000mm（高）×1200mm（长）×700mm（宽）；采用全开放式设计，美观大方，操作维护方便
实验台及实验架		套	1	外加工2000mm（高）×1200mm（长）×700mm（宽）
锅炉保护系统		套	1	锅炉加热防干烧系统
