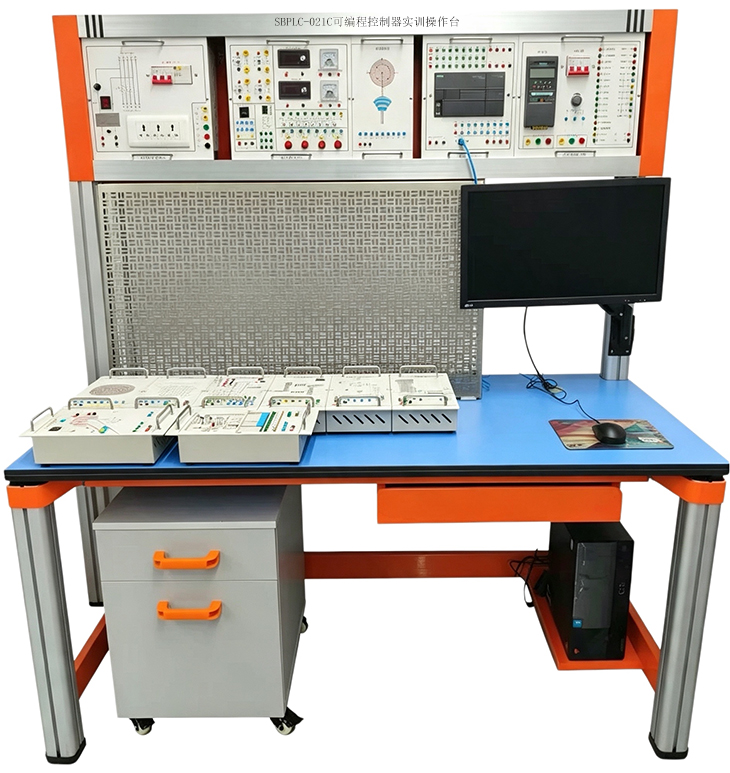

SB-801BPLC可编程控制器实训设备
1.1产品概述
PLC可编程控制器实训设备以可编程控制器(PLC)为主要器件，单元模块组合设计，结构合理，功能先进，实验方便。整套设备硬件、软件配置齐全。PLC可以通过手持编程器或转换电缆连接计算机，利用编程软件进行编程，然后对实验单元模块进行控制，从而提高学生的的综合应用能力，达到操作训练、指令训练及程序设计的目的。
1.2技术参数:
工作电源：三相五线 380V±5％ 50Hz
安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护
额定功率：≤0.5KW
环境温度：-10℃～40℃；
相对湿度：≤85%
外形尺寸：1600×700×1290mm
Ｐ Ｌ Ｃ：FX2N-48MR
设备重量：65kg
1.3产品结构:
桌身部分： 采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。
桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
实验屏：上下框架之间构成窗式导轨，实验单元模块可在导轨上自由组合、移动、装卸。实验屏下部是实验电源部分，装有带漏电保护器的断路器，一组DC0-30V可调稳压电源，一组DC24V开关电源，一组DC5V稳压电源，一组±DC12V稳压电源，同时电源台上装有急停按钮。
实验主机模块：外壳采用全钢精加工而成，整体环氧聚塑喷涂。模块内装有三菱可编程控制器FX3U－48MR。面板采用蚀刻工艺，装有安全美观的实验插座，学生可以方便地利用迭插导线进行实验。
单元电路实验模块：选用ABS塑料，利用大型模具一次注塑成型，在银白底色的面模块上印有试验电路的彩色模拟图形，装有插座、开关及指示灯，底部盒内装有线路模块及元器件。
实验导线：所有接插件连接线均采用安全型迭接插头，为学生实验提供了极高的安全性。
1.4基本配置:
|
N0 |
配置名称 |
型号 |
规格（长×宽×高） |
单位 |
数量 |
|
1 |
钢制电源实验屏 |
SB-801-01 |
套 |
1 | |
|
2 |
钢制实训台 |
SB-801-02 |
张 |
1 | |
|
3 |
PLC主机模块 |
FX3U-48MR |
套 |
1 | |
|
4 |
电机控制单元模块 |
SB-801B-1 |
套 |
1 | |
|
5 |
天塔之光单元模块 |
SB-801B-2 |
套 |
1 | |
|
6 |
交通灯自控与手控单元模块 |
SB-801B-3 |
套 |
1 | |
|
7 |
水塔水位自动单元模块 |
SB-801B-4 |
套 |
1 | |
|
8 |
自控成型机单元模块 |
SB-801B-5 |
套 |
1 | |
|
9 |
自控轧钢机单元模块 |
SB-801B-6 |
套 |
1 | |
|
10 |
多种液体自动混合单元模块 |
SB-801B-7 |
套 |
1 | |
|
11 |
自动送料装车单元模块 |
SB-801B-8 |
套 |
1 | |
|
12 |
邮件分拣机单元模块 |
SB-801B-9 |
套 |
1 | |
|
13 |
机械手控制单元模块 |
SB-801B-10 |
套 |
1 | |
|
14 |
皮带运输机单元模块 |
SB-801B-11 |
套 |
1 | |
|
15 |
四层电梯单元模块 |
SB-801B-12 |
套 |
1 | |
|
16 |
五相步进电机模拟单元模块 |
SB-801B-13 |
套 |
1 | |
|
17 |
全自动洗衣机控制单元模块 |
SB-801B-14 |
套 |
1 | |
|
18 |
电镀槽生产线控制单元模块 |
SB-801B-15 |
套 |
1 | |
|
19 |
小车往返控制单元模块 |
SB-801B-16 |
套 |
1 | |
|
20 |
X62W铣床控制单元模块 |
SB-801B-17 |
套 |
1 | |
|
21 |
Z3050摇臂钻床控制单元模块 |
SB-801B-18 |
套 |
1 | |
|
22 |
开关按钮单元模块 |
SB-801B-19 |
套 |
1 | |
|
23 |
继电器单元模块 |
SB-801B-20 |
套 |
1 | |
|
24 |
实验连接线 |
套 |
1 | ||
|
25 |
PLC实训资料袋 |
套 |
1 | ||
|
26 |
钢学生凳 |
张 |
2 | ||
|
27 |
配套易损器材 |
套 |
1 | ||
|
28 |
工程材料 |
套 |
1 |
1.5实训考核项目
电机控制
实验1：电动机直接启动
实验2：电动机正反转控制
实验3：电动机的Y-△启动
八段码显示、天塔之光
实验4：抢答器实验
实验5：优先级别判断
实验6：数值运算实验
实验7：闪烁灯光控制
实验8：发射型灯光控制
实验9：流水型灯光控制交通灯自控和手控
实验10：红绿灯自动控制
实验11：红绿灯手动控制
实验12：红绿灯开闭时间可控实验水塔水位自动控制
实验13：水池水位自动控制
实验14：水塔水位自动控制
实验15：带自诊断的水塔水位自动控制自控成型机
实验16：成型机的半自动控制
实验17：成型机的全自动控制
实验18：成型机带计数的全自动控制自控轧钢机
实验19：轧钢机的半自动控制
实验20：轧钢机的全自动控制
实验21：轧钢机带计数的连轧控制多种液体自动混合
实验22：二种液体自动混合控制
实验23：三种液体自动混合控制
实验24：三种液体自动混合加热控制自动送料装车系统
实验25：自动装车控制
实验26：自动送料装车控制
实验27：送料装车系统控制邮件分捡机
实验28：单一邮件分捡控制
实验29：多邮件分捡控制
实验30：邮件分捡的全自动控制
实验31：四层电梯控制系统
实验32：机械手控制系统
实验33：皮带运输机控制系统
实验34：全自动洗衣机控制系统
实验35：电镀槽生产控制系统
实验36：小车往返控制系统
实验37：X62W万能铣床系统
实验38：Z3050摇臂钻床系统
