SBK-GJDQ高级电气实训设备
一、设备简介：
1、设备组成
高级电气实训平主要由PC机、电气控制柜、电机工作台以及控制软件组成。
2、技术参数：
|
技 术 规 格 |
单 位 |
参 数 |
|
工作台尺寸: 长*宽*高 |
mm |
1800*500*1800 |
|
交流电源 |
380AV/220AV,50HZ | |
|
变频器 |
1000W | |
|
三相异步交流电动机 |
350W/AC380V | |
|
随机附件 |
1.PC与PLC编程电缆；2.PLC编程软件 | |
|
随机资料 |
1.使用说明书；2.实验指导书 | |
3、设备特点：
1．覆盖面广，综合性强。实验内容涉及机械、电气、计算机技术、通讯技术等方面，通过实验，可大大拓宽学生知识面，增强其综合能力。
2．起点高，内容新。教学实验设备采用新型的控制元器件和机械零部件，运用了当今先进的、流行的控制技术和控制手段，不仅能掌握基本的实验技能技巧、培养动手能力，而且还可以掌握先进的机电控制技术方法和控制手段，了解机电一体化等专业的现状和发展方向。
3．各功能部件开放性好。控制电柜和机械工作台的元器件、零部件、检测元件等，一目了然，有利于加深学生的感性认识。
4．实战性强。实验过程接近实际机电产品的组装调试过程，每一个实验由学生自己动手接线、编制程序、调试，直至达到要求为止。
5．分区式结构，模块式设计。各种分区，既相对独立，又可以相互组合。这种分区式结构，不仅可完成基本的实验项目，而且还为学生提供了创新性设计的平台。

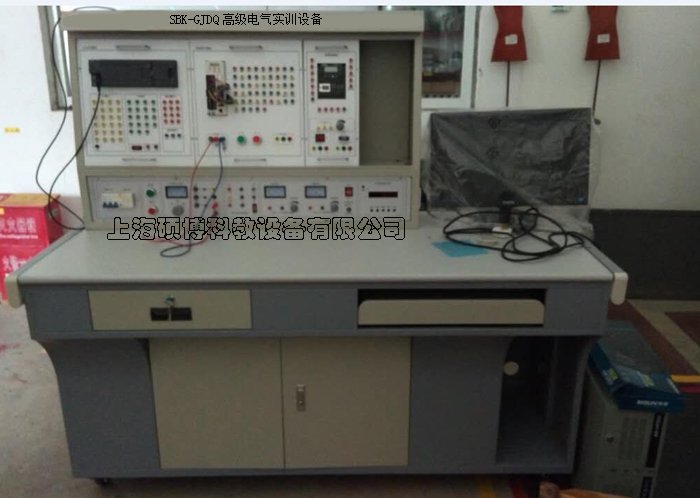

4、参考图片：
二、设备清单：
|
名称 |
规格型号 |
数量 |
单位 |
备注 |
|
PC机 |
硬盘1T,I5处理器，8G内存，主板带串口，22寸液晶显示器，带光电鼠标、键盘 |
1 |
台 |
研华 |
|
电气控制柜（台） |
西门子：S7-200smart CPU SR40 |
1 |
块 |
西门子 |
|
模拟量输入输出模块 |
1 |
块 |
西门子 | |
|
三相交流变频器SINAMICS,v20 1.1kw |
1 |
台 |
西门子 | |
|
伺服驱动器LXM23CU07M3X |
1 |
套 |
施耐德 | |
|
施耐德低压电气元件 |
若干 | |||
|
实训挂箱 |
桁架式搬运机械演示系统 |
1 |
套 |
|
|
十字路口交通信号灯控制演示 |
1 |
套 |
||
|
实验工作台 |
国产750w三相交流380v异步电机 |
1 |
台 |
|
|
伺服电机BCH1001O12A1C (NRV 063) |
1 |
台 |
施耐德 | |
|
附带软件及资料 |
1.PC与PLC编程电缆；2.PLC编程软件 |
1 |
套 |
|
|
3.使用说明书和电气设备说明书；4.实验指导书 |
1 |
套 |
||
|
实验电脑桌 |
标准 |
1 |
台 |
|
|
附件连接线 |
实验连接线50CM自锁线 |
50 |
条 |
|
|
15CM自锁线 |
10 |
条 |
||
|
Ф4电机安全叠加连线 |
30 |
条 |
三、设备要求：
1．实训平台电气设计符合《电气设备安全设计导则(GB/T 25295-2010)》。
2．实训平台接线整齐、坚固、美观。
3．实训平台输入输出电压采用24VDC，各种指示信号电压均采用24VDC。
4．实验挂箱与实训平台可柔性对接、灵活配套使用，整体协调。
5．伺服定位工作台采用三轴设计。
6．PLC输入输出连接好插件，实训接线均采用快速插件连接。
7．电气控制柜接线标识清洗与图纸保持一致。
8．所有电气产品符合3C认证。
四、设备功能要求：
1．三相异步电动机启停控制实验
2．三相异步电机点动控制
3．三相异步电动机正反转控制实验
4．三相异步电机具有自锁的正转控制线路。
5．三相异步电机联锁的正反转控制。
6．三相异步电机带延时正反转控制。
7．三相异步电机Y/△转换起动控制。
8．三相电机自动运行控制实验。
9．PLC控制三相异步电动机变频调速实验
10．PLC顺序控制程序设计与调试实验
11．PC与 PLC双向通信程序设计与调试实验
12．PC与 PLC两极控制程序设计与调试实验
13．PLC与伺服控制器程序设计与调试实验
14．十字路口交通自动控制实验
15．自动送料装车系统控制实验
16．机械手控制系统实验
17．与、或、非逻辑功能实验
18．定时器、计数器功能实验
19．跳转、分支功能实验
20．移位寄存器实验
21．数据处理功能实验
22．微分、位操作实验
23．变频器功能参数设置与操作实验
20．三相异步电机的变频开环调速实验
21．基于PLC通信方式的变频器开环调速
22．基于PLC通讯方式的变频器闭环调速
23．基于PLC模拟量方式的变频器闭环调速
