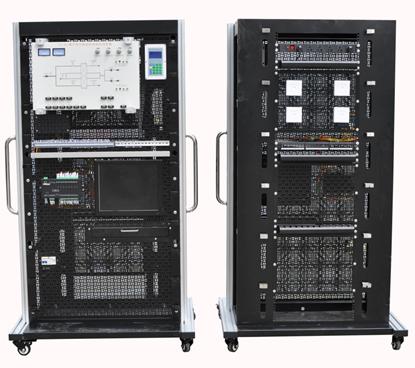

SB-CSET-LY-01楼宇工程火灾报警及联动系统实训平台
1、设备概述
本装置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
2、技术指标
1.电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2.安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3.整机功耗：≤300W；
4.外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
3、主要配置
楼宇工程火灾报警及联动系统实训平台
|
序号 |
器材名称 |
数量 |
单位 |
备注 |
|
1 |
立式实训平台 |
1 |
台 |
|
|
2 |
网孔板安装模块 |
8 |
块 |
|
|
3 |
网孔板用膨胀固定件 |
100 |
个 |
|
|
4 |
线缆管理架 |
12 |
个 |
|
|
5 |
电源管理模块 |
1 |
台 |
|
|
6 |
嵌入式编程主机与显示器模块 |
1 |
套 |
|
|
7 |
火灾报警控制器（联动型） |
1 |
台 |
|
|
8 |
电子编码器 |
1 |
个 |
|
|
9 |
CRT接口卡 |
1 |
块 |
|
|
10 |
火灾报警监控软件 |
1 |
套 |
|
|
11 |
通信电缆 |
1 |
条 |
|
|
12 |
电话主机 |
1 |
台 |
|
|
13 |
广播功率放大器 |
1 |
台 |
|
|
14 |
分配盘 |
1 |
台 |
|
|
15 |
总线隔离器 |
3 |
个 |
|
|
16 |
火灾显示盘 |
1 |
个 |
|
|
17 |
非编码探测器输入模块 |
1 |
个 |
|
|
18 |
非编码点型感温探测器 |
2 |
个 |
|
|
19 |
终端器 |
1 |
个 |
|
|
20 |
点型光电感烟探测器 |
1 |
个 |
|
|
21 |
手动报警按钮 |
1 |
个 |
|
|
22 |
消火栓按钮 |
1 |
个 |
|
|
23 |
输入/输出模块 |
3 |
个 |
|
|
24 |
排烟阀模拟（继电器） |
1 |
个 |
|
|
25 |
声光警报器 |
1 |
个 |
|
|
26 |
消防电话专用模块 |
1 |
个 |
|
|
27 |
消防电话插座 |
1 |
个 |
|
|
28 |
固定式消防电话分机 |
1 |
个 |
|
|
29 |
手提式消防电话分机 |
1 |
个 |
|
|
30 |
消防广播模块 |
1 |
个 |
|
|
31 |
壁挂式紧急广播音箱 |
1 |
个 |
|
|
32 |
切换模块 |
6 |
个 |
|
|
33 |
排烟风机模拟 |
1 |
个 |
风机 |
|
34 |
排烟风机接触器模拟 |
1 |
个 |
继电器 |
|
35 |
信号输入模块 |
1 |
个 |
|
|
36 |
270℃防火阀模拟 |
1 |
个 |
继电器 |
|
37 |
消防水泵控制箱模拟 |
1 |
个 |
指示灯、继电器、开关 |
|
38 |
消防水泵模拟 |
2 |
个 |
风机 |
|
39 |
6位PDU电源 |
1 |
个 |
|
|
40 |
24位超五类非屏蔽插座配线架 |
1 |
个 |
|
|
41 |
8P8C超五类非屏蔽水晶头 |
20 |
个 |
|
|
42 |
超五类非屏蔽信息插座模块 |
4 |
个 |
|
|
43 |
单口86型信息面板 |
4 |
个 |
|
|
44 |
86型底盒 |
4 |
个 |
|
|
45 |
UTP超五类4对非屏蔽跳线 |
4 |
条 |
|
|
46 |
UTP超五类4对非屏蔽电缆 |
100 |
米 |
|
|
47 |
专用桥架 |
1 |
套 |
|
|
48 |
耗材及工具 |
1 |
套 |
各规格电线、常用电工工具及线缆测试仪等 |
4、实训项目
系统的安装、布线、接线、编程、调试、运行、维护及维修；
线路故障的设置、检测及排除；
各类控制器、火灾报警探测器和模块的结构、原理、接线、调试和应用；
火灾报警控制器的接线、操作和编程；
火灾显示盘的接线和操作；
电子编码的设计和操作；
手/自动联动控制；
消防广播系统、消防电话系统和联动控制系统的接线、操作和事故演习；
火灾自动报警及消防联动控制系统的设计、接线、编程、调试和事故演习；
火灾自动报警监控管理软件的编程及操作；
桥架及其支架的安装和布线；
信息插座和机架设备的安装；
水晶头及跳线的制作和测试；
RJ45模块和配线架的压线和测试；
RJ45跳线的连接及链路的测试。
