SB-GFD7分体空调实训考核装置

一、概述

分休空调实训考核装置"是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，适用于"制冷原理及应用"、"制冷空调技术"、"制冷空调设备维修与操作"等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。

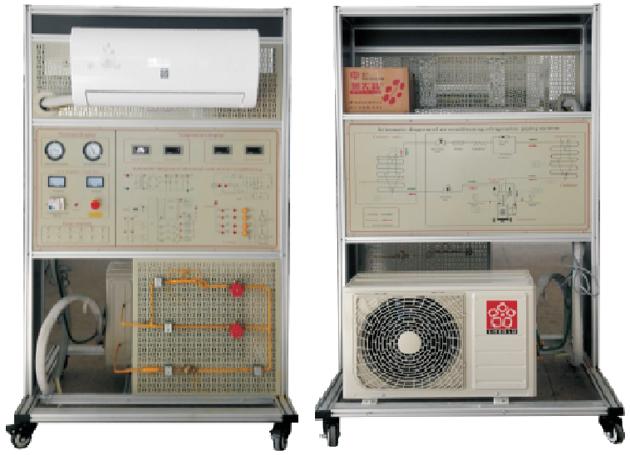

正面图反面图

二、特点

1、整个系统真实完整, 与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能

2、装置直观展示了空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，使整个空调系统的实时工作状态一目了然；前面板中间印有电气控制系统原理图，并设有相应测试点。

3、后背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态

5、本实训装置设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作

6、设有电流型漏电保护装置；并有热保护器件，对压缩机进行过热、过载保护；实训强电连接导线及插座采用手枪插式全封闭结构，使用方便、可靠、防触电

7、制冷系统上设置用手动节流阀，和自动节流装置，可模拟不同环境下的制冷模式，和故障设定

8、实验后部有一张喷绘的制冷系统原理图，结构为铁质板金，尺寸1000*300MM

空调的主要电气可手动连接，具有很好的动手性,连接线采用专用的D4连接线。

三、技术参数

1．工作电源：AC220V 50Hz±5%

2．外形尺寸：1100×800×1800mm

3．整机功耗：1100W

4、适用电压范围：160V～253V

5、最大遥控距离8m，角度90度。

6、噪声：内机37-44dB，外机是55-65dB。

7、环境温度：-5℃-40℃

8、相对湿度：≤85%（25℃）

四、装置的基本装备

1、电源、仪表控制屏

控制屏为铝合金结构，铝质面板，为实训提供交流电源、各种测试仪表及实训器件等，具体功能如下：

1）、交流电源控制单元：单相三线制220V交流电源供电，交流电压表2只测量范围０～250V，用于监测电网电压，交流电流表2只测量范围分别为０～10A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制

2）、制冷系统压力检测单元：提供4只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa，用于测量空调.

温度检测单元：提供三位半数字温度表4只，，显示不同点的温度变化情况.能准确测量制冷和制热两种工况下的蒸发压力、蒸发温度、冷凝压力、冷凝温度、过热度、过冷度、压缩机吸排气温度、压缩机功耗、两器换热量等参数，温度测量精度：±0.2℃，压力表精度：0.

3）、电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。

2、实训台

实训桌为铝合金双层亚光密纹喷塑结构，、防水、耐磨高密度板,结构坚固，造形美观大方；，桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定，有利于实训室的布局。

3、故障

提供模拟空调与模拟多个故障打接线点，提供常见的空调电气节电路连接，用来模拟系统的故障；设置类型有：电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量、模拟故障开关量，满足多点故障设置要求。
