SB-102C气动继电器控制实训装置
一、概述
气动继电器控制实训装置是面向机电一体化、电气自动化、机械制造及自动化、数控技术、工业机器人等工科专业，专为《气动传动技术》《电气控制与PLC》《机电设备装调与维修》等核心课程打造的基础型专业实训实验室，聚焦气动传动技术与传统继电器电气控制的融合教学与实操训练，是衔接理论知识与工程实践、培养学生气动系统装调与电气控制实操能力的核心实训平台。
气动继电器控制实训装置适用于机电类、自动化类、机械类等多个工科专业的日常教学、实训考核与技能竞赛备赛，既满足中职、高职、本科院校的基础实训教学需求，也适配企业员工岗前培训、技能提升培训。通过系统化实操训练，帮助学生熟练掌握气动传动与继电器控制的核心技能，熟悉工业气动设备的工作逻辑，培养严谨的工程操作规范，为学生从事机电设备装调、自动化设备运维、气动系统设计、设备维修保养等相关工作提供核心竞争力，是工科院校机电、自动化专业不可或缺的基础专业实验室。
气动继电器控制实训平台以夯实气动基础、强化电-气联动控制实操、培养工程故障排查思维为核心定位，摒弃纯理论教学模式，通过模块化、可视化的实训设备，让学生直观掌握气动元件工作原理、继电器控制逻辑、典型气动回路搭建及电-气联合系统调试技能，重点培养学生的动手操作能力、系统设计能力与设备维修维护能力，为后续工业自动化生产线、气动设备运维、机电系统改造等岗位工作奠定坚实的技术基础。

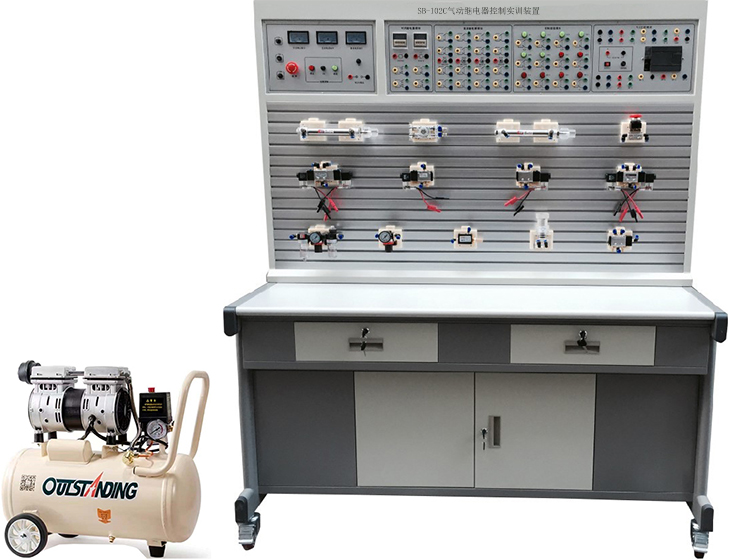

（图片仅供参考、以实际配置为准）
二、主要技术参数
1、电源AC 220V 50HZ
2、直流电源：输入AC 220V，输出DC 24V/2A
3、实训装置外型尺寸：1500mm×650mm×1700mm
三、主要特点
1、气动继电器控制实训装置主要由实训桌、实训台、气动元件和电器控制器件等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌抽屉内存放液压元件等。
3、配备工业用常用气动元件，且均配有过渡底板，可方便、随意地将元件按插在实训台面板上（面板带"T"沟槽形式的铝合金型材结构）。回路搭接采用快换接头，拆接方便快捷。
4、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。
5、实训控制单元采用独立的继电器控制单元进行电气控制。
四、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
五、气动继电器控制实训平台配置清单
|
序号 |
名 称 |
型 号 |
数量 |
|
1 |
实训桌 |
|
1张 |
|
2 |
实训台 |
|
1台 |
|
3 |
电源模块 |
|
1块 |
|
4 |
继电器控制模块 |
|
1块 |
|
5 |
单作用气缸 |
QGX25ⅹ100 |
1只 |
|
6 |
双作用气缸 |
QGX25ⅹ100 |
2只 |
|
7 |
旋转气缸（透明） |
|
1只 |
|
8 |
三联件 |
AC2000 |
1只 |
|
9 |
减压阀（带压力表） |
AR2000 |
1只 |
|
10 |
手动换向阀 |
H210—08 |
1只 |
|
11 |
单电磁换向阀（二位三通） |
3V210-8 |
1只 |
|
12 |
单电磁换向阀（二位五通） |
4V210-8 |
2只 |
|
13 |
双电磁换向阀（二位五通） |
4V220-8 |
1只 |
|
14 |
双电磁换向阀（三位五通） |
4V230-8 |
1只 |
|
15 |
单气换向阀（二位五通） |
4A210—08 |
2只 |
|
16 |
双气换向阀（二位五通） |
4A210—08 |
2只 |
|
17 |
行程阀（机控） |
MOV—2 |
1只 |
|
18 |
行程阀（按钮） |
MOV—3A |
1只 |
|
19 |
行程阀（按钮带锁） |
MOV—3A |
1只 |
|
20 |
或门型梭阀 |
ST—02 |
2只 |
|
21 |
双压阀 |
|
|
|
22 |
快速排气阀 |
QE—02 |
2只 |
|
23 |
单向节流阀 |
ASC-08 |
2只 |
|
24 |
单向节流阀（装在缸体上） |
JSC601 |
7只 |
|
25 |
单向阀 |
1/4 |
2只 |
|
26 |
顺序阀（透明） |
|
1只 |
|
27 |
气容 |
|
1只 |
|
28 |
消声器 |
1/8 |
2只 |
|
29 |
消声器 |
1/4 |
1只 |
|
30 |
三通（T型三通） |
Ø 6 |
4只 |
|
31 |
三通（Y型减径三通） |
Ø 8—Ø 6 |
1只 |
|
32 |
四通 |
Ø 6 |
2只 |
|
33 |
气管 |
PU6ⅹ4 |
20米 |
|
34 |
行程开关（装在缸体上） |
|
2只 |
|
35 |
内六角扳手 |
|
3把 |
|
36 |
螺丝刀 |
|
2把 |
|
37 |
剪刀 |
|
1把 |
|
38 |
活动扳手 |
|
1把 |
|
39 |
尖嘴钳 |
|
1把 |
|
40 |
生料带 |
|
1个 |
|
41 |
气孔塞头 |
Ø 6 |
10只 |
|
42 |
气动实训说明书 |
|
1册 |
