2025年4月18日

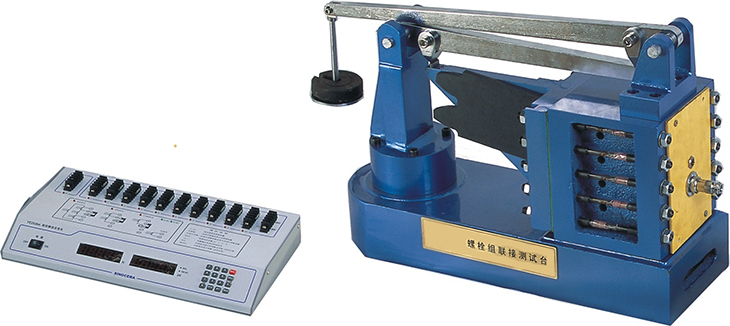

SBLDJ-A螺栓组联接测试台
螺栓组联接测试台可完成螺栓组在受倾覆静态力矩作用下螺栓变形的分析，可对不同刚度的螺栓进行受力变形规律的分析，实现了加载与检测数字化分析。此实验台除了能做螺栓组联接实验（测定螺栓组的载荷分布）外，还可以做齿根弯曲应力的测定、梁的应力测定和电阻应变片灵敏系数测定等实验。
一、实验内容：
1、测螺栓组的载荷分布。
2、测试齿根的弯曲应力。
3、梁的应力测定实验和电阻应变片灵敏系数测定实验。
二、性能特点：
1、可完成螺栓组在受倾覆静态力矩作用下的受力变形规律的分析。
2、可对螺栓受力变形规律进行分析。
3、实现了加载与检测数字化分析。
4、利用软件平台实现了机械参数的可视化分析。
三、主要技术参数：
1、被测螺栓10根；螺栓中段直径d=6.5mm
螺栓材料的弹性模量E=205GPa
2、加载杠杆比
1：75
3、被联接件的悬臂长L=214mm
4、测试齿Z=32
,m=16mm ,α=20°,b=10mm
5、等强度梁
厚度t=6mm ,固定端宽度b=40mm ,加力点到固定端长度L=350mm
6、高精度静态电阻应变仪1台 测量通道：10路；
测量范围：0±30000με 零点不平衡: ±10000με
基本误差:
±0.2%FS ±2个字 分辨率:1με
零点漂移:
±2με/4小时 ±0.5με/℃
自动测试：每通道测量小于2 s 测量方式：1/4桥、半桥、全桥
电阻应变片电阻值 R=120Ω 灵敏度系数
K=2.20
四、基本配置：
1、监测系统：配备TS型10通道静态应变仪一台
2、测力装置：砝码
4块
3、分析软件：可适时显示十个通道的应变变化值（用户另选）
|
