产品分类/Products
[产品型号]: [产品名称]:灯光系统接线自诊断多媒体实训系统 [价     格]: [在线客服]:

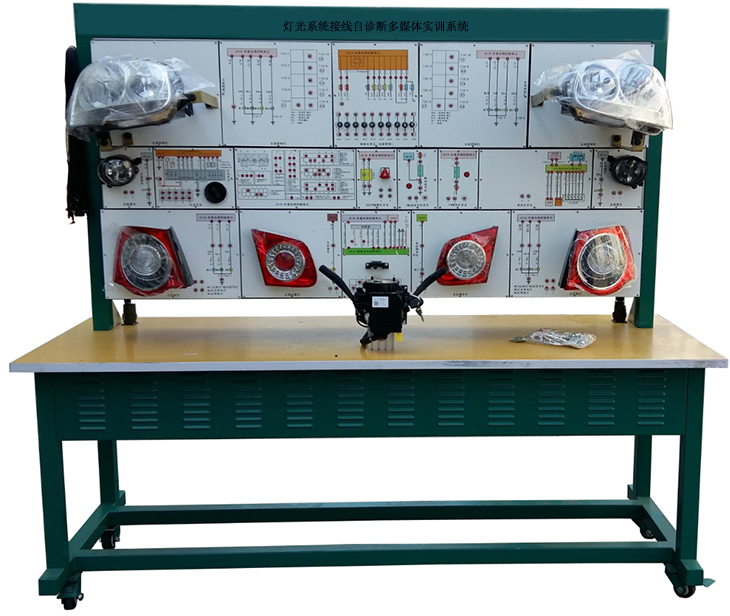

灯光系统接线自诊断多媒体实训系统



一、产品简介

该设备采用 全新 大众速腾汽车外部灯光系统实物为基础,充分展示汽车外部灯光系统的组成结构和工作过程。

适用于学校对汽车灯光与仪表系统理论和维修实训的教学需要。


二、功能特点

1.使用实验导线插接好后,真实可运行的汽车外部灯光系统,充分展示汽车外部灯光系统的组成结构。

操纵各种灯光与操纵开关,可真实演示外部灯光系统的工作过程。

2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;学校学员可直观对照电路图和实物,认识和分析汽车灯光与仪表系统的工作原理。

3.示教板面板上安装有检测端子,可直接在面板上检测汽车仪表与外部灯光系统各电路元件的电信号,如电阻、电压、电流、频率信号等。

4.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。

5.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。

6.拼装式结构:50*50钢木搭接结构带移动脚轮

7.17组单元模块:安装原车实物,附原理图与检测端子。

电路连线考核系统:

1)由图形符号组成的无源汽车系统电路实训用板,连线采用拨插式,组合方便可靠,能灵活进行电路控制和保护方法设计,连线及拆除方便,可靠性高,损耗少。

2)引导学员连线的学习功能:由学生自己动手搭试各实验电路,完成各自系统的实训项目。

3)智能化的线路连接检测功能:采用MCU单片机控制电路设计,集成在一张电路板上,电脑能够自动判断每一条线路的连接是否正确,并通过LED灯直观显示出来,能自动清除错误,考核模式在考核完成后不仅会提示连接是否正确,还会显示正确的连线数目,并且有语音提示。智能化程度高,可进行练习和考核,不损耗任何材料。

4)计时考核功能:带有液晶屏显示考核时间功能,能够根据剩余时间的长短通过LED灯闪烁的频率/语音提醒考核者。

三、技术参数

外形尺寸:1960×700×1700mm(××)

外接电源:AC 220V±10% 50Hz

工作电压:DC 12V

工作温度:-40℃+50℃

颜色:7032

钢管:40*40*3mm

机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:100*60mm

四、基本配置(每台)

序号



规格型号

单位

数量

1

检测控制面板

装有各种检测端子,彩色电路图和工作原理示意图;

1

2

点火开关


1

3

组合开关


1

4

左右雾灯


1

5

左右前照灯


1

6

左右转向灯


1

7

左右小灯


1

8

左右组合尾灯


1

9

牌照灯


1

10

灯光开关


1

11

危险灯开关


1

12

倒车灯开关


1

13

刹车灯开关


1

16

移动台架(带自锁脚轮装置)

1960×700×1700mm

1

17

故障模拟与排除装置


1

18

实验导线


1

19

电器控制器件

BCM等原车

1

20

OBD诊断座


1
