东风天锦EQ1120GA2驱动系统实训台
一、产品简介

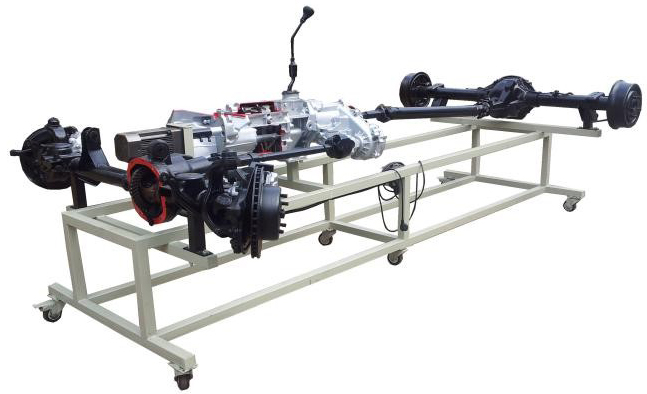

该设备采用解剖翻新东风天锦EQ1120GA2的发动机和传动系统实物为基础，全面展示发动机和传动系统的组成结构。
适合于汽车传动系统理论教学和拆装实训的教学需要。
二、功能特点
1.采用真实的发动机和传动系统部件，充分展示发动机和传动系统的组成结构。
2.由三相电机带动减速机，减速机带动发动机曲轴做低速运转，真实演示从发动机到驱动轮的动力传递过程。
3.实训台驱动部分加装安全防护罩。
4.实训台提供了学员拆装发动机和传动系的工作平台。
三、技术规格
动力电源：220V
单相减速电动机：
电 压：AC 220V50Hz
功 率：250KW
转 速：15r/min
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
四、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
解剖的发动机总成 |
|
台 |
1 |
|
2 |
解剖的手动变速器总成 |
|
台 |
1 |
|
3 |
离合器 |
|
个 |
1 |
|
4 |
主减速器 |
|
套 |
1 |
|
5 |
差速器 |
|
套 |
1 |
|
6 |
传动轴与刹车装置 |
|
套 |
1 |
|
7 |
单相减速电动机 |
|
台 |
1 |
|
8 |
驱动机构(带安全防护罩) |
|
套 |
1 |
|
9 |
漏电保护开关 |
|
个 |
1 |
|
10 |
移动台架(带自锁脚轮装置) |
|
台 |
1 |
