2021年1月17日
SBPS-02A建筑给水排水实验系统
一、建筑给水排水系统简介
建筑给水排水实验设备,建筑给水排水实验装置,建筑给水排水实验系统,本实验模型由管道系统与供水设备两大部分组成，管道系统由给水管道与排水管道系统组成，给水管道可按需求布置成下行上给、上行下给等方式，按照排水通气方式的不同可分为如下几个管道系统模块，无通气排水模块，伸顶通气排水模块，通气立管通气排水模块，苏维托排水模块，旋流排水模块，自循环通气排水模块；
如下图所示：
供水部分（图片仅供参考）
供水设备按照需求可分为如下几个模块，水泵供水模块、水泵-水箱供水模块、气压供水模块、变频供水模块、无负压供水模块。如上几个模块可根据需求自主选择组合，可实现实验演示功能如下：

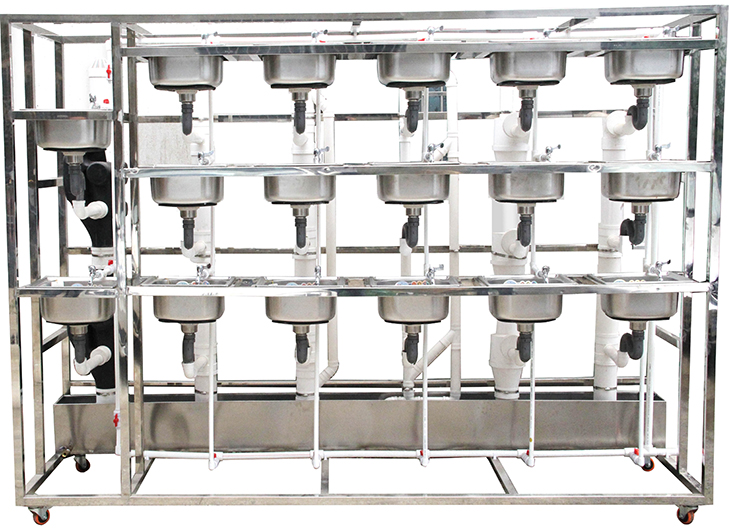

用水排水部分（图片仅供参考）
二、室内给水系统，可演示如下多种供水方式与管网布置形式。
1.演示水泵供水方式
2.演示水泵-水箱联合供水方式
3.演示气压供水方式
4.演示变频供水方式
5.演示无负压供水方式
6.演示下行上给管网布置模式
7.演示上行下给管网布置模式
三、室内排水系统，可演示如下多种排水管道的布置形式。
1.演示无通气排水
2.演示伸顶通气排水方式
3.演示通气立管通气排水方式
4.演示苏维托配件排水方式
5.演示底层单独排出排水方式
6.演示旋流排水方式
7.演示自循环通气管道系统
四、通过控制管道中水的流态，可演示压力流管道、重力流管道水流现象，如：
层流、紊流、水舌、水膜流、水塞流、附壁螺旋流
五、室内供水自动控制系统，如上图2所示，可演示不同供水系统的设备组成与自动控制系统的工作原理。
水泵供水系统的配电系统组成与控制方式、原理
气压给水的自动控制系统组成与工作原理
水泵-水箱联合供水系统控制系统组成与工作原理
变频供水控制系统组成与工作原理
无负压供水控制系统组成与工作原理
六、系统模块组合方案
建筑给水排水实验系统,本建筑给水排水演示系统采用模块化设计方案，可以根据不同的教学需求与场地条件进行自主定制。
|
序号 |
设备名称 |
功能简介 |
|
1 |
低位水箱 |
演示系统水源 |
|
2 |
集水槽 |
演示系统集水、排水 |
|
3 |
苏维托排水模块 |
苏维托排水系统结构与流态演示 |
|
4 |
单立管排水模块 |
单立管排水系统结构与流态演示 |
|
5 |
双立管排水模块 |
双立管排水系统结构与流态演示 |
|
6 |
自循环排水模块 |
自循环排水系统与流态演示 |
|
7 |
旋流排水模块 |
旋流排水系统结构与流态演示 |
|
8 |
无通气排水模块 |
无通气排水系统结构与流态演示 |
|
9 |
水泵水箱供水模块 |
水泵水箱联合供水系统结构组成与运行原理演示 |
|
10 |
水泵供水模块 |
水泵供水系统结构组成与运行原理演示 |
|
11 |
气压供水模块 |
气压供水系统结构组成与运行原理演示 |
|
12 |
变频供水模块 |
变频供水系统结构组成与运行原理演示 |
|
13 |
无负压供水模块 |
无负压供水系统结构组成与运行原理演示 |
|
