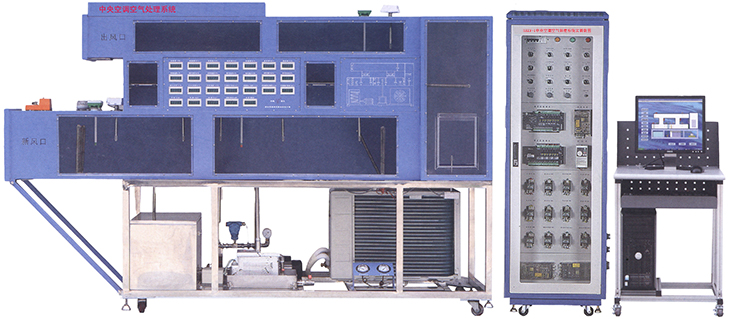

SBZY-1中央空调空气处理系统实训装置（DDC总线型）
一、概述
中央空调全空气调节系统实训平台是根据目前国内建筑电气，楼宇智能化精心设计的综合实验装置，本装置结合当前安防领域的先进技术，从教学实验的要求的角度出发，以工程化的设计理念完整的实现了中央空调全空气调节系统的工作过程。
二、中央空调空气处理系统特点
综合性；采用国内先进的二次回风系统，在同一台实验台上完整的完成8种制冷系统工况
工程化；整套控制系统大部分采用工业现场实际应用部件
开放性；装置采用透明化，开放性设计，学生能够清晰的了解整个系统工作原理
安全保护；装置设有强电漏电系统装置
采用空气加热系统；能在夏季模拟冬季的工状况。
三、技术参数
1、该系统由实验台、空调冷热源系统、空气循环模拟系统、空调控制与测试系统和电气控制柜等组成。使用不锈钢和有机玻璃材料防止设备生锈和老化。设备配有真实的恒温供暖、恒温冷气系统，直观生动地把工业实际应用展现出来，简洁明了。采用带标准通讯接口的控制器，保证了中央空调系统与楼宇系列其他子系统及管理层的无逢集成。
2、实验台采用不锈钢底架、风道和模拟房间为铁质双层亚光密纹喷塑结构，有机玻璃封板，实验直观清晰。
3、空调冷热源系统采用1.5P以上热泵空调的室外机组和盘管蒸发器，组成冷源和热源，整个供水系统的动力源为磁力驱动泵，由制冷系统将水箱的水温制冷/制热，再由水泵打到表冷器中，通过表冷器与空气进行交换，水又回到水箱，实现循环使用。
4、冷热源参数：额定电压：AC220V 制冷/制热额定输入电流：5.0A/5.6A制冷/制热额定消耗功率：1.10KW/1.21KW 制冷量3200W、制热量4350W 。表冷器参数：排热量5000W环排数3*6。磁力驱动泵参数：材质：不锈钢扬程：>8m; 流量：>30L/min; 功率：0.18KW。
5、加湿装置参数：由加湿器主机和加湿喷头组成型号：SPT1.6额定功率：>1.2KW蒸汽喷管（φ10）。
6、空气循环模拟系统空气流程由左边的新风进口进风，经过空气过滤器对新风进行过滤，然后经换热器进行冷热交换，再经过加湿装置和风机，从左下角送到模拟房间，最后由模拟房间左上角送出房间，由排风口排出。同时，应设有一次回风、二次回风。所有风门均为电动调节机构，通过调节旋钮可控制其开度大小。粗效过滤器（370×357×23）预热器共三组单组功率300W，共900W，再加热器共三组单组功率300W,共900W，送风机（转速2600r/min、风量17m3/min），模拟房间电热源共三组单组功率300W,共900W新风进口风阀、一次回风风阀、二次回风风阀及排风阀风阀参数：额定电压：AC220V 扭矩：15N。
7、测量仪表有八组以上温湿度传感器、三组风速传感器和一组流量传感器及显示仪表组成。
8、温湿度传感器：安装方式管道式温度测量范围：-20℃～60℃ 测量误差：± 0.5℃湿度测量范围：0～100%测量误差：± 3%探头工作温度-40℃～120℃。
9、风速传感器安装方式：管道式测量范围：0～10m/s、0～15m/s、0～20m/s探头长度200mm探头工作温度-25℃～50℃
10、涡轮流量变送器测量范围：0.2～1.2m?/h压力：6.3MPa。
*1、 DDC控制模块3个
工作电压：DC24×(1±10%)V或AC17V，允许范围：AC14.45V～18.7V
工作电流：500mA
网络：协议：BACnet Router；通讯介质：双绞线
I/O 数量：8个UI，4个DO，6个UO，5个AO
工作电压：DC24×(1±10%)V或AC17V，允许范围：AC14.45V～18.7V
工作电流：500mA
12.变频器三菱4K
工作电压：AC220V功率：0.4kW:风道温度PID控制，利用变频器和DDC的AI、AO功能实现PID连锁闭环控制。变频器工作电压：AC220V功率：0.6KW。
13、适配器型号：三维力控组态监控软件；网络模块1个：协议：BACnet Router；通讯介质：双绞线工作电压：DC24×(1±10%)V或AC17V，允许范围：AC14.45V～18.7V
14、电气控制柜：主要三相漏电断路器、电源指示灯、旋钮开关、风机调速模块、开关电源、微型继电器等组成，进行相应的操作控制，如加热器的电源、送风机电源、制冷/制热的启动等，并带有相应的指示。
15.风机安装台：采用不锈钢制造，。控制屏采用铁质双层亚光密纹喷塑结构框架，铝质面板
16.仪表系统：主要有交流电压表、交流电流表以及各种温度检测仪表。
17.交流电压表：电压测试范围为600V（交流电流表：测量范围为0～5A，量程显示系统参数：
18.动力变速部分：采用变频器控制电机的运转速度，从而使风机有不同的运转速度。
19.风管系统：采用铁质双层亚光密纹喷塑结构组合而成，造型美观。
四、实验项目
封闭式系统冬季运行工况
封闭式系统夏季运行工况
直流式系统冬季运行工况
直流式系统夏季运行工况
一次回风系统冬季运行工况
一次回风系统夏季运行工况
二次回风系统冬季运行工况实验
二次回风系统夏季运行工况实验
五、8种制冷系统工况实训设备配置表
|
序号 |
名称 |
参数 |
数量 |
|
1 |
空调主机 |
1.5P |
1 |
|
2 |
风管 |
|
1 |
|
3 |
不锈钢架 |
2000*600*700高 |
1 |
|
4 |
不锈钢水箱 |
450*300*400高 |
1 |
|
5 |
蒸汽水箱 |
40*180*160高 |
1 |
|
6 |
涡轮流量计 |
1.5T |
1 |
|
7 |
加热器 |
200W |
3 |
|
8 |
加湿器 |
1000W |
1 |
|
9 |
变频器 |
0.4KW |
1 |
|
10 |
1.5P蒸发器 |
定做 |
1 |
|
11 |
温度传感器 |
4-20MA -40到+80度 |
4 |
|
12 |
温度传感器 |
PT100 -40到+80度 |
2 |
|
13 |
湿度传感器 |
4-20MA 0-9999 |
4 |
|
14 |
风速传感器 |
4-20MA测量范围：0～10m/s探头长度200mm |
1 |
|
15 |
风速传感器 |
4-20MA测量范围：0～15m/s探头长度200mm |
2 |
|
16 |
流量计 |
4-20MA |
1 |
|
17 |
水泵 |
1.5T |
|
|
18 |
250风机 |
380V |
1 |
|
19 |
电动风阀 |
220V |
4 |
|
20 |
水蒸发器 |
1.5P |
1 |
|
21 |
有压过滤网 |
定制 |
1 |
|
22 |
DDC控制模块 |
I/O 数量：8个UI，4个DO，6个UO，5个AO |
3 |
|
23 |
DDC专用通信卡 |
|
1 |
|
24 |
组态软件 |
|
1 |
