SBXCZ-03直线运动控制装置
一、产品描述
直线运动控制装置采用台式结构，是一套工业自动化生产线运动控制过程的缩微模型，本装置采用步进电机丝杠导轨传动系统，实现传动和定位要求。造型精美、体积紧凑、重量轻、坚固耐用，采用步进电机控制高质量驱动方案，有力保证系统稳定、精密和快捷响应能力。行程范围400MM，装有4种传感器反馈控制，能满足大中专院校可编程控制器技术的教学、课程设计和毕业设计。

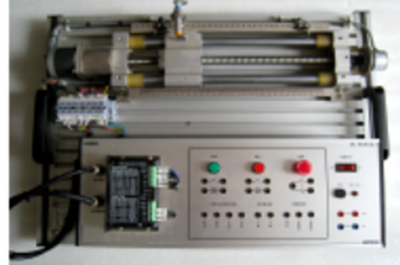

参考图片
二、技术参数
电源：单相DC24V功率：<200W
尺寸：不小于600*400*220mm
三、直线运动控制设备结构：
实训装置台架为金属结构，实训考核装置PLC模块的I/O 端子、各常用模块与PLC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
四、部分实训项目：
1.机电设备的安装与调试
（1）传动装置同轴度的调整
（2）搬运设备安装与调试
2.电气控制电路的安装与PLC编程
（1）电动机正反转控制电路的连接与程序编写
五、配置清单
|
钢制喷塑机架 |
|
1 |
套 |
|
步进电机 |
57步进电机 |
1 |
只 |
|
电感传感器 |
LJ8A3-2 |
1 |
只 |
|
电容传感器 |
LJC34A4-K |
1 |
只 |
|
光电传感器 |
ST135传感器 |
1 |
只 |
|
滚珠丝杆 |
光轴直径：12mm 往复精度≤0.03mm 承重负载：水平≤40kg，垂直≤15kg |
套 |
|
|
行程开关 |
CX19-001 |
1只 |
|
|
其它小配件 |
满足本货物使用要求之规格 |
1 |
套 |
