SBZLRX-53J一机两库系统综合实训装置
一、概 述
一机两库系统综合实训装置"是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的教学要求，按照职业学校的教学和实训要求研制和开发的产品。
一机两库系统综合实训设备适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》《冷库工程与运作管理》、《冷库制冷工艺》等课程的实训教学及中级、高级工的鉴定及考核。
二、一机两库系统综合实训装置特点
综合性强：整套实中装置集一机两库制冷系统、电气控制系统及故障系统于一体，系统真实完整，结构清晰、紧凑，满足对实训的要求
直观性强：装置采用敞开式设计，控制电路及制冷管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种器件
实训性强：台体设有故障装置，可实现电气控制故障设置，有利于开展技能鉴定、考核工作
安全保护齐全：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
三、技术性能
输入电源：三相四线（或三相五线）～380V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜7kVA
制冷剂：R22
制冷量：5.3kW
重 量：300kg
外形尺寸（大约）：400cm×200cm×200cm
四、一机两库系统实训装置的基本配置及功能

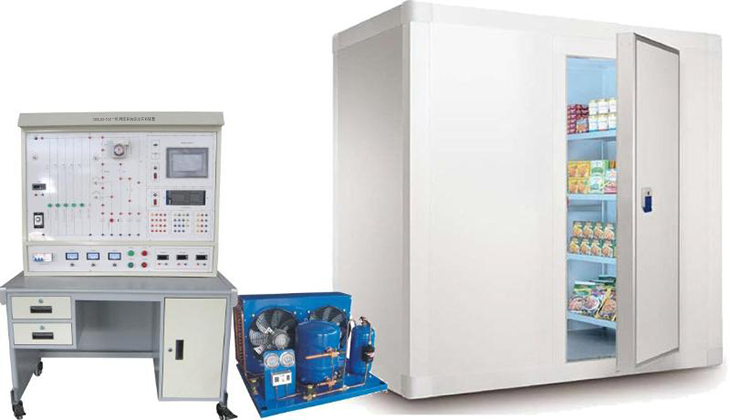

实训装置主要由控制屏、实训桌、风冷制冷机组及拼装式冷库等组成
1.电源控制部分
交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有一只指针式交流电压表，通过切换开关可指示输入电网电压值
2.测量仪表
指针式电压表：0～450V，精度2.5级
真空压力表：-0.1～1.5MPa
真空压力表：-0.1～3.5MPa
数显温度表：采用PT100传感器，测量范围-50～+150℃
3.一机两库电气控制考核板
面板上印有一机两库电气控制原理图，并设有相应测试点，便于学生分析测量。
4.一机两库制冷系统流程板
面板上印有真实的一机两库库制冷系统系统流程图，配有温度控制器（测量和控制高温库和低温库的温度）、冷库专用化霜定时器（用于低温库）
5.故障设置箱
内设24个钮子开关，都己经接到相应测试点，用来设置故障及恢复正常工作
6.风冷制冷机组
包含3匹半封闭制冷压缩机、风冷冷凝器、油分离器、视液镜、储液器、干燥过滤器、2只供液电磁阀、2只热力膨胀阀、背压阀(蒸发压力调节阀)、止回阀(单相阀)、5只手阀等构成。
7.拼装式冷库
库体采用装配式冷库，库体尺寸为192×288×220cm，中间隔开分为两个库，高温库（0℃以上）和低温库（-18℃），设有库门前后各1扇。内部装有吊顶式冷风机、化霜加热丝等，冷库外面留有出水口。
8.实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定
五 主要配置
|
序号 |
名称 |
型号 |
单位 |
数量 |
|
1 |
温度控制器 |
SQT108 |
只 |
1 |
|
2 |
低压表 |
YZ-60ZT-0-1.5 MPa |
只 |
1 |
|
3 |
高压表 |
YZ-60ZT-0-2.4 MPa |
只 |
1 |
|
4 |
低压表 |
2FY-13-0.6MD |
只 |
1 |
|
5 |
手阀 |
HANDVAIVE3/8 |
只 |
1 |
|
6 |
手阀 |
HANDVAIVE1/2 |
只 |
1 |
|
7 |
手阀 |
HANDVAIVE5/8 |
只 |
2 |
|
8 |
热力膨胀阀 |
DF2DR12 |
只 |
1 |
|
9 |
热力膨胀阀 |
DF1.5DR12 |
只 |
1 |
|
10 |
电磁阀 |
FDF3/220V |
只 |
1 |
|
11 |
交流接触器 |
CT10-10A36V |
只 |
3 |
|
12 |
热继电器 |
380V6.8-00A |
只 |
1 |
|
13 |
通用继电器 |
JTX-36V |
只 |
1 |
|
14 |
干燥过滤器 |
LFD-08 |
只 |
1 |
|
15 |
压缩机 |
2P |
只 |
1 |
|
16 |
冷凝器 |
FNH15M2/220V |
只 |
1 |
|
17 |
储液筒 |
2升 |
只 |
1 |
|
18 |
压控器 |
Kp-155型 |
只 |
1 |
|
19 |
配套易损器材 |
|
套 |
1 |
|
20 |
工程材料 |
|
套 |
1 |
|
22 |
高温库 |
|
套 |
1 |
|
23 |
低温库 |
|
套 |
1 |
|
24 |
低温冷库蒸发器 |
|
套 |
1 |
|
25 |
冷风机 |
220V |
套 |
1 |
|
24 |
R22 |
10KG |
瓶 |
1 |
|
27 |
弯管器 |
|
套 |
1 |
|
28 |
胀管器 |
|
套 |
1 |
|
29 |
割管刀 |
|
套 |
1 |
|
30 |
双表修理阀 |
|
套 |
1 |
|
31 |
气焊装置 |
|
套 |
1 |
|
32 |
旋片式真空泵 |
|
套 |
1 |
六、实训项目
1.一机两库系统的认识
2.一机两库电气控制系统的运行实训
3.一机两库制冷系统工况调试及保护技术
4.一机两库电气故障的设置和检测实训
5.冷库的安装和保温
6.冷库的维护
7.管道的焊接
