智能可视对讲系统实训装置

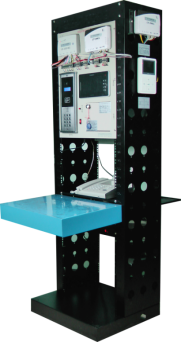

参考图片
配置清单及技术描述：
1、19英寸开放式机架1套：
（1）全钢结构，19英寸，38U，长600mm，宽500mm，高1800mm。
（2）两侧立柱分别设计有3列16排48个φ6.5安装孔，3列8排24个φ25穿线孔，3列8排24个φ50穿线孔。
（3）顶帽设计有3列5排15个φ6.5安装孔，3列3排9个φ25穿线孔，3列2排6个φ50穿线孔。
（4）底座设计有4个φ50穿线孔。
（5）正面安装有操作台,长560mm，宽400mm,高90mm。
（6）背面安装有19英寸1U零件工具盒，长580mm，宽200mm，适合放置零件和器材。
（7）配置有19英寸1U，6位，250V，10A，2500W专用PDU电源插座1个。
2、电工压接实训装置1套：
（1）在实训装置的背面安装有电工压接实训装置1套。全钢喷塑机箱，19英寸，7U，长480mm,宽35mm,高310mm。
（2）实训装置工作电压≤12V直流电压，操作安全。
（3）实训装置面板上部设计有3组2行8排共计48个指示灯，每排上下两个为1组，共计有24组上下对应的指示灯，每组指示灯持续循环闪烁。
（4）实训装置面板中部设计有上下两排接线端子，每排有2个8位接线端子和2个4位接线端子，两排上下两个对应为1组，共计有24组上下对应的接线端子。
（5）共计有4种不同类型的接线端子，可以进行各种规格冷压头的压接和安装实训，包括带绝缘护套和不带绝缘护套的冷压头。
（6）每组接线端子对应1组指示灯，能够直观和持续显示24根跳线（两端带接头的电线）的电气连接情况，也能显示每根跳线的跨接、反接、短路等各种常见故障。
（7）具有常用电工电线电缆冷压接技术认知、演示和基本技能实训功能，同时安装和显示24根跳线。
3、网络线制作与测量实验装置1套：
（1） 在实训装置的背面安装有网络线制作与测量实验装置1套。全钢喷塑机箱，19英寸，7U，长480mm,宽35mm,高310mm。
（2）实训装置工作电压≤12V直流电压，操作安全。
（3）实训装置面板上部设计有4组2行9排共计72个指示灯，共计有36组上下对应的指示灯，每组指示灯持续循环闪烁。
（4）实训装置面板中部设计有4排2行共计8个RJ45屏蔽网络插口，每排上下两个为1组，用于网络跳线的插接。
（5）每组RJ45屏蔽网络插口对应1组指示灯，能够直观和持续显示每根网络跳线的电气连接情况和屏蔽情况，也能显示每根线芯的跨接、反接、短路、断路等各种常见故障。
（6）具有常用网络跳线技术认知、演示和基本技能实训功能，同时安装和显示4根跳线。
4、可视对讲实训装置1套：
（1）19英寸，14U，标准机架式安装，内置仿真防盗门,可多台设备联网。
（2）设备操作面板工作电压为≤15V直流电压，操作安全。
（3）配置彩色可视对讲室外主机1台，内置非接触ID卡门禁模块，配置门禁卡，具有可视对讲、密码开锁、访客留言等功能。
（4）配置可视对讲室内分机1台，超薄免提式，7寸彩色显示系统，具备可视对讲、监视、呼叫管理中心机、收听留言等功能。
（5）配置单元分控器1台，可实现单元之间、单元与管理中心机之间联网。
（6）配置层间适配器1台，可支持连接4台室内分机，具有系统解码、线路保护、视频分配、信号隔离等作用。
（7）配置电控锁1套，结构简单，低电流，关门上锁无噪音、无振动。
（8）配置开门按钮1个，Ф8无锁按钮，红色指示灯，用于打开电控锁。
（9）设备接线端子方便更换，可实现端接操作实训5000次以上。
（10）具有可视对讲系统终端设备的安装实训功能。
（11）具有可视对讲系统设备布线连接及调试实训功能。
5、管理中心机1台：
（1）长250mm，宽260mm，高85mm，配套15V，3A直流电源。
（2）彩色显示系统，显示内容丰富。
（3）内置彩色摄像头，可实现与住户可视对讲。
（4）内置多种呼叫铃音，通话音量和铃声音量可自由调节。
（5）可外接摄像机和显示屏幕。
（6）具有免提对讲、重拨功能。
（7）具有住户呼叫、门口机呼叫、住户报警、呼叫住户、远程开锁、数据记录查询等功能。
6、室内机2台：
（1）4寸白色，超薄免提式，彩色显示系统，配套安装挂板。
（2）具备可视对讲、监视、呼叫管理中心机、收听留言等功能。
7、层间适配器2台：
（1）长173mm，宽123mm，高30mm，可支持连接4台室内分机。
（2）具有系统解码、线路保护、视频分配、信号隔离等作用。
产品特点：
1、实训装置安装了全套可视对讲系统，通电后就能正常工作，特别适合认知与技术原理演示。
2、精选了可视对讲的关键技术，并把这些技术与工程实际应用结合在实训教学中，进行可视对讲系统的技术原理学习和工程实践操作实训。
3、不仅有硬件设备的安装与端接实训，也有系统的设置和调试实训。
4、搭建了完整的楼宇可视对讲系统，对真实的工程环境进行真实模拟，使学生全面掌握工程施工技术。
5、实训装置具有工程实际应用安装和调试功能，可以把外挂的层间分配器和室内机拆下，安装到附近的房间实际使用；也可以把管理中心机移到办公室实际应用。
6、增加了网络线制作与测量实训装置，能进行网络布线基本技能实训。
7、特别增加了电工压接实训装置，能进行电工压接基本技能实训。
8、开放式机架结构，落地安装，立式操作，稳定实用，节约空间。
产品主要实训项目：
实训一：智能可视对讲系统设备的认知实训
实训二：网络跳线制作及测试的基本技能实训
实训三：电工压接线操作的基本技能实训
实训四：二层的层间适配器和201室内机安装实训
实训五：三层的层间适配器和301室内机安装实训
实训六：管理中心机安装实训
实训七：室外刷卡开门操作实训
实训八：室外密码开门操作实训
实训九：室内按钮开门操作实训
实训十：可视对讲操作实训
实训十一：访客留言操作实训
实训十二：室内机监控室外操作实训
实训十三：室内机呼叫管理中心机操作实训
实训十四：管理中心机呼叫室内机操作实训
实训十五：添加门禁卡操作实训
实训十六：删除门禁卡操作实训
