数字电子技术实验室设备
数字电子技术实验装置，电子工程院校数字电子技术实验分室，是院校电工电子实验室，电工电子实验室，拥有模拟示波器、数字示波器、直流稳压电源、数字交流毫伏表、函数信号发生器、数字电子技术实验箱、数字电桥和IC测试仪等实验仪器设备，可同时学生进行实验。作为专业基础教学实验室，数字电子技术实验装置可完成组合逻辑门电路、时序逻辑门电路、A/D、D/A转换等实验项目。承担电子信息工程、电子科学与技术、通信工程、电气工程及其自动化、自动化、机制、交通等专业本科生的《数字电子技术》、《电工及电子技术》、《现代电子线路设计》等课程的实验教学及本科生毕业设计等教学任务。数字电子技术实验面向全校师生开放，学生可通过提前预约，利用课余时间在实验室进行独立实验，学生通过不断的学习、实践，激发了他们对电子技术知识学习的兴趣，更加熟练的掌握有关电子元件的使用，以及仪器仪表的操作方法，提高了对各种电子电路调试的能力，更加有利于较好的完成课程设计及毕业设计等。此外，数字电子技术实验设备还是国家、省级和学校、学院等各大电子设计竞赛的训练和比赛场地，是培养较强动手能力和较高创新能力人才的基地。

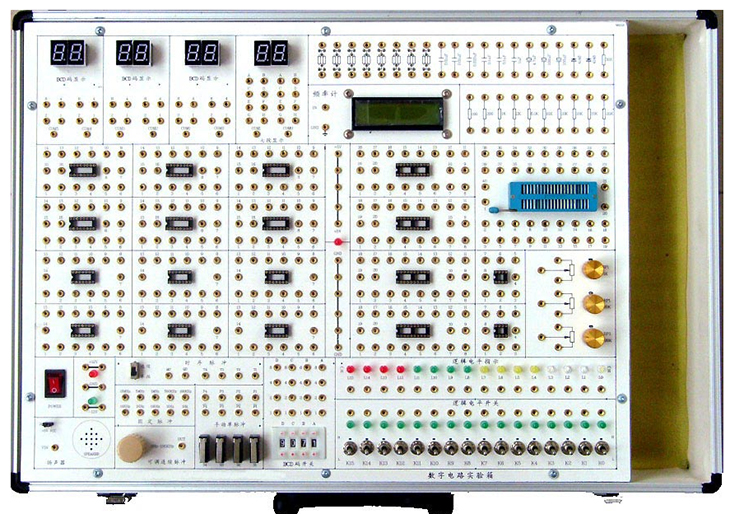

SB-SD8型数字电子技术实验箱
数字电子技术实验箱，数字电路实验箱，可以完成高等院校"数字电路课程"的全部实验，适用于高等院校及各类职业技术学校的电子技术类教学。
一、系统特点
1、配有多种信号源、电平指示、电平开关、数码管、频率计、电位器组等公用单元，锁紧插座、IC扩展区等。可完成验证性实验、开放性实验及课程设计。
2、实验连线插孔采用叠插自锁式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷；
3、电源输出均有过流保护，自动恢复功能。
4、实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。
（5）系统配有"电路设计与仿真软件--Electronics.Workbench.Multisim.v9.0"。帮助学生在自行设计实验电路时先进行仿真试验，以提高设计成功率。
二、系统组成
1、电源：交流输入：220V±10% 、50Hz固定直流输出:5V/2A、±12V/0.5A 、；
2、手动单脉冲电路4组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
3、连续脉冲源：0～100KHz。TTL电平输出。
4、固定频率脉冲源16路，输出为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；
5、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号，脉冲周期与输入的时钟信号相同，四个脉冲之间依次相差1个输入时钟周期。
6、液晶显示频率计，测量范围：0-50MHz 。
7、十六位逻辑电平输入开关：可输入低电平'0'、高电平'1'（为正逻辑），发光二极管指示；
十六位逻辑电平输出指示：低电平'绿'、高电平'红'。
8、十六位发光二极管电平指示。指示灯亮表示高电平'1'，指示灯灭表示低电平'0'。
9、数码管显示：六位由七段LED数码管组成的BCD码译码显示电路，供数字钟、日历等实验显示用；二位由七段显示LED数码管（不带译码）
10、扬声器及驱动电路。可用作时钟报时、报警及音乐演奏的发声装置。
11、BCD码开关四组。提供BCD编码输入。
12、可变电位器组，阻值分别1K，20K，100K。
13、开放实验区，用于扩展实验、课程设计使用。
（1）提供40芯锁紧插座1只，20芯圆孔插座4只，16芯圆孔插座6只，14芯圆孔插座6只，8芯圆孔插座2只，可插8芯～40芯的各种IC。
（2）分立元件接插区，可接插电阻、电容、稳压管、二极管、三极管等元器件，方便扩展
三、实验项目
1、门电路的逻辑功能及测试实验
2、组合逻辑电路（半加器、全加器及逻辑运算）实验
3、触发器实验（一） R-S、D、JK
4、触发器实验（二） 三态输出触发器、锁存器
5、时序电路测试与研究
6、集成计数器及寄存器实验
7、译码器和数据选择器实验
8、波形产生器及单稳态触发器实验
9、555时基电路实验
可选做如下实验
10、晶体管开关特性、限幅器与钳位器实验
11、TTL门电路参数测试实验
12、CMOS门电路测试实验
13、A/D、D/A转换电路实验
14、时序电路应用实验
15、四路优先判决电路实验
16、智力竟赛抢答器实验
17、电子秒表实验
18、3位半直流数字电压表实验
19、数字频率计实验
20、拔河游戏机实验
21、随机存储器及其应用实验
22、8路抢答器电路设计实验
23、数字钟电路的设计实验
24、交通灯控制逻辑电路设计实验
25、汽车尾灯控制电路
26、篮球竞赛30S计时器
