SBJYD-RT1热工测量实验装置
一、 实验目的:
热工测量实验装置、演示测量仪表的组成及种类，了解测量和测量误差的基本概念，测量的一般方法，表示方法和误差的处理方法，以及评估盘测量仪表的优劣和技术折标等内容.重点是热工仪表组成及其功能.传受器件直接与被测量对相联系，感受被测参数的变化，并将仪表参数信号转换成相应的便于测量仪表的对应信号输出，中间件将感受件输出的個号直接传输给显示件或进行放大和转换，显示件向观察者反映被测参数的址位和变化。

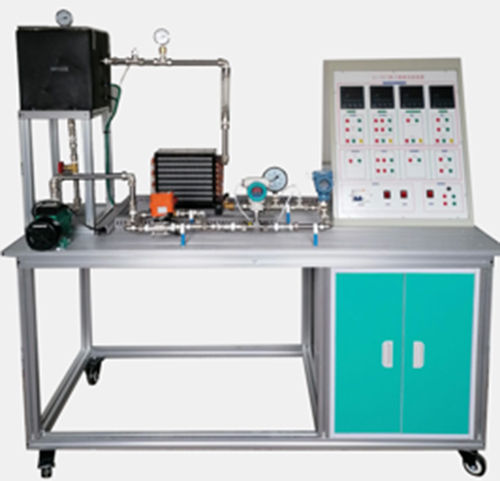

图片仅供参考
二、 主耍配置：
1、 被测量参数数分：压力、温度、流量、测量仪表.由感受件、中间件和显示件组成.测量系统由四个基于本环节组成：传感器、变换器或变送器、传输通道、数字显示装置、不锈制台架及控制成
2、学习上们机的开发应用，提高实验实训模式，提供使用者的练习水平。
3、简单计算换热器的功率
三、 技术参数：
1、 输入电源:单相AC220V±10% 50Hz,功率1.5KW.
2、 304不锈加热水箱，容积40L.加热功率3.0KW：换热器面枳为3.0M2。散热热风扇.
3、 热水泵参数：流量：20L/min?扬程：I2m,功率：120W
4、 低嗓声鼓风机:转速2800r/nin ,功率20W.风压490Pa?
5、 温度由高精度度传感器测量?万能信号输入巡检仪配合高精度数字显示，显示温度度、压力、流量等实验全部参数.
*6、 外形尺寸：1600*600* 1500mm,轮式, 主休框架使用4040铝材结构，桌面采用欧标2080铝材面板。面板上的导流水槽可以流出在实训过程中的流出来的水。桌子下面有元件柜一个：整体使用蓝白搭配
*7、宇电控制仪表1块：在仪表使用过程中，所有仪表都采用高精度仪表，可独立实现P单独调节设定,I的单独调节设定，D的单独调节设定单独调节设定，流量准确，
*8、宇电温度控制仪表2块：不同于普通的输出开关量方式。仪表内部安装有一个G固态调压模块，能调节控制加热水箱温度，采用曲线控制平稳加热。
9、宇电模拟量仪表1块：4-20MA输入，
*10、水系统采用独特的不锈钢水管接头直插式结构，方便拆除和连接，采用异程连接方式。
*11、比例调节阀：4-20MA输入，输出4-20MA,+24V安全电压，设备上标配有标准的485通信协议

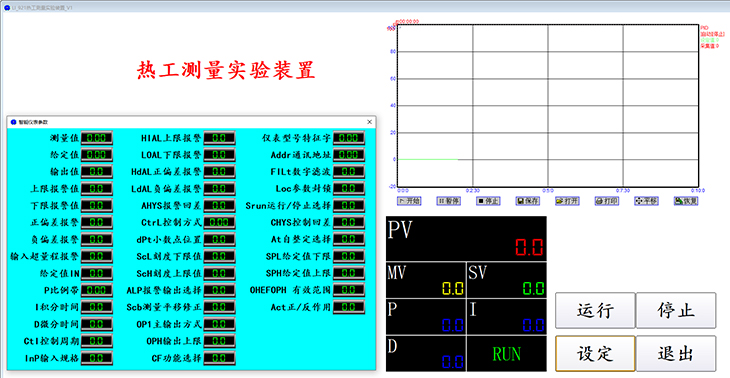

*12、通信软件：为了提供学习环境，在普通智能仪表的设定上增加了上们机软件控制通过上们机可直接控制设定。
四、 实训项目：
实验一 仪表的示值校验
实验二 温度指示仪表的校验及调整
实验三 热电髙温计的使用
实验四 热电偶的检定与测试
实验五 常用显示仪表的检定
实验六 热工仪表校验
实验七 测量与误差
实验八 温度测量与仪表
实验九 压力测量与仪表
实验十 流量测量与仪表
实验十一 被测原件检测实验
实验十二 数字显示实验校验
实验十三 中间件的信号转化
实验十四 上们机软件的应用
实验十五 提供仪表通信协议。方便学习开发
五、热工测量实验装置清单
|
序号 |
名称 |
数量 |
单位 |
备注 |
|
1 |
水箱 |
2 |
只 |
304不锈钢 |
|
2 |
换热器 |
1 |
套 |
2平方 |
|
3 |
散热热风扇. |
1 |
套 |
25W/220 |
|
4 |
主框架 |
1 |
套 |
4040铝 |
|
5 |
控制仪表 |
4 |
块 |
宇电4-20MA |
|
6 |
比例调节阀 |
1 |
套 |
4-20MA |
|
7 |
通信软件 |
1 |
套 |
485 |
|
8 |
通信模块 |
1 |
套 |
485 |
|
9 |
固态调压模块 |
1 |
套 |
4-20MA |
|
10 |
开关电源 |
1 |
套 |
6A/220V |
|
11 |
传感器 |
2 |
套 |
PT100 |
|
12 |
加热器 |
1 |
套 |
3KW/220V |
|
13 |
不锈钢流量计 |
|
套 |
3T |
|
14 |
压力表 |
1 |
套 |
1/4 |
|
15 |
温度表 |
1 |
套 |
1/4 |
|
16 |
水泵 |
1 |
套 |
220V |
|
17 |
电磁流量计 |
1 |
套 |
4-20MA |
|
18 |
压力变送器 |
1 |
套 |
4-20MA |
|
19 |
实验连接线 |
24 |
根 |
800MM |
|
20 |
大圈接线端子 |
1 |
套 |
12MM |
|
21 |
开关 |
1 |
套 |
12*28 |
|
22 |
漏电开关 |
1 |
套 |
220V |
|
23 |
水管 |
1 |
批 |
若干 |
